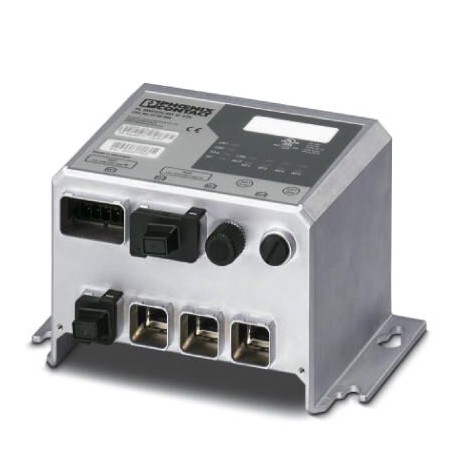

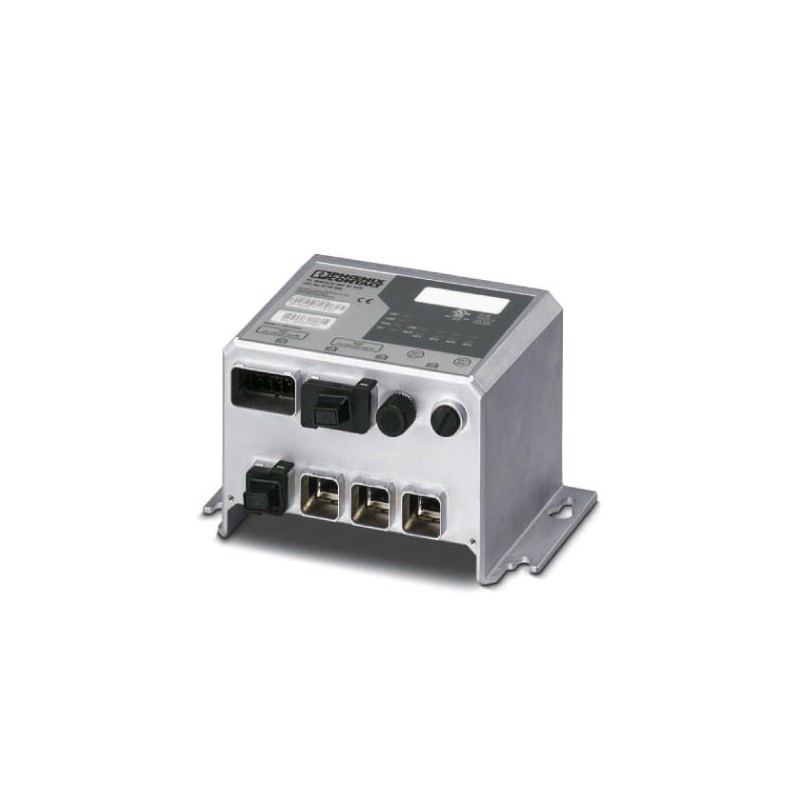

FL SWITCH IRT IP 4TX 2700694 PHOENIX CONTACT Switch Ethernet, con quattro porte Push-Pull RJ45 da 10/100 MBi..
FL SWITCH IRT IP 4TX
2700694
PHOENIX_CONTACT
Switch Ethernet, con quattro porte Push-Pull RJ45 da 10/100 MBit/s per PROFINET RT/IRT, con grado di protezione IP67
Switch Ethernet, con quattro porte PUSH-Pull RJ45 da 10/100 MBit/s per PROFINETA RT/IRT, nell'indice di protezione IP67
materiale d’installazione per reti di comunicazione dnt/fnt > switch di rete
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700694 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNN124 - |
| GTIN | 4055626740171 |
| Peso per pezzo (confezione esclusa) | 2.100,000 g |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP67 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 86 kPa ... 108 kPa (2000 m su NN) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (3500 m NN) |
Interfacce
| Interfaccia | Ethernet |
|---|---|
| Numero porte | 4 (Porte RJ45) |
| Fisica di trasmissione | Rame |
| Velocità di trasmissione | 10/100 MBit/s |
| Lunghezza di trasmissione | 100 m (per segmento) |
| LED di segnalazione | Tensione di alimentazione, trasmissione dati, errori, Link, Activity |
Funzione
| Funzionalità di base | Cut-Through/Store-and-forward Switch conforme IEEE 802.3 2 classi di priorità secondo IEEE802.1 P protocollo TCP/IP, DCP compatibile, funzione Web Server integrata, dispositivo PROFINET. |
|---|---|
| Ridondanza | MRP (Media Redundancy Protocol) |
| Browser supportati | Internet Explorer dalla versione 5.5 |
| Funzionalità dell’apparecchiatura PROFINET | PROFINET I/O Device |
| Specifica PROFINET | PROFINET-IO RT/IRT, Spec. 2.x |
| Classe Conformance PROFINET | Conformance-Class C |
| Indicazioni di stato e di diagnostica | LED: US1, US2 (alimentazione di tensione), Fail (contatto allarme), 3 LED per porta Ethernet (Link, Activity e stato FO) e BF (Bus Fail) |
| Contatto di segnalazione tensione di comando | 24 V |
Parametro di estensione della rete
| Profondità struttura a cascata | Struttura lineare e a stella: a scelta |
|---|---|
| Lunghezza massima dei cavi (Twisted Pair) | 100 m |
Tensione di alimentazione
| Tensione di alimentazione | 24 V DC (ridondante) |
|---|---|
| Ripple residuo | 3,6 VPP(entro il campo di tensione ammissibile) |
| Range tensione di alimentazione | 18,5 V DC ... 30,2 V DC |
| Corrente assorbita tipica | 165 mA (con US= 24 V DC) |
| Max. corrente assorbita | 165 mA |
| Corrente assorbita | 165 mA (con 24 V DC) |
Generalità
| Tipo di montaggio | Montaggio a parete |
|---|---|
| Formato AX | Stand alone |
| Peso netto | 2100 g |
| Materiale custodia | Pressofuso di zinco, superficie placcata in rame e nichelata |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Risultato della prova | Funzionamento: 30 g, 3x a seconda della direzione |
| Tipo di prova | Urti secondo EN 60068-2-27/IEC 60068-2-27 |
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 | |
| Risultato della prova | Esercizio/stoccaggio/trasporto: 5g, 150 Hz, Criterio 3 |
| Tipo di prova | Caduta libera secondo IEC 60068-2-32 |
| Risultato della prova | 0,5 m |
| Tipo di prova | Resistenza alle vibrazioni secondo IEC 61373, EN 61373 |
| Risultato della prova | Categoria 1, classe B |
| Vibrazione (trasporto e stoccaggio) | 5g, 10 Hz ... 150 Hz, a norma IEC 60068-2-6 |
| Vibrazioni (funzionamento) | a norma IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| Ethernet (EF003535) | Sì |
| numero di porte, altre (EF007643) | 4 |
| modo di montaggio (EF000003) | altro |
| gestibile (EF004912) | Sì |
| grado di protezione (IP) (EF005474) | IP67 |
| altezza (EF000040) | 168.41 mm |
| larghezza (EF000008) | 175.46 mm |
| profondità (EF000049) | 109.85 mm |
