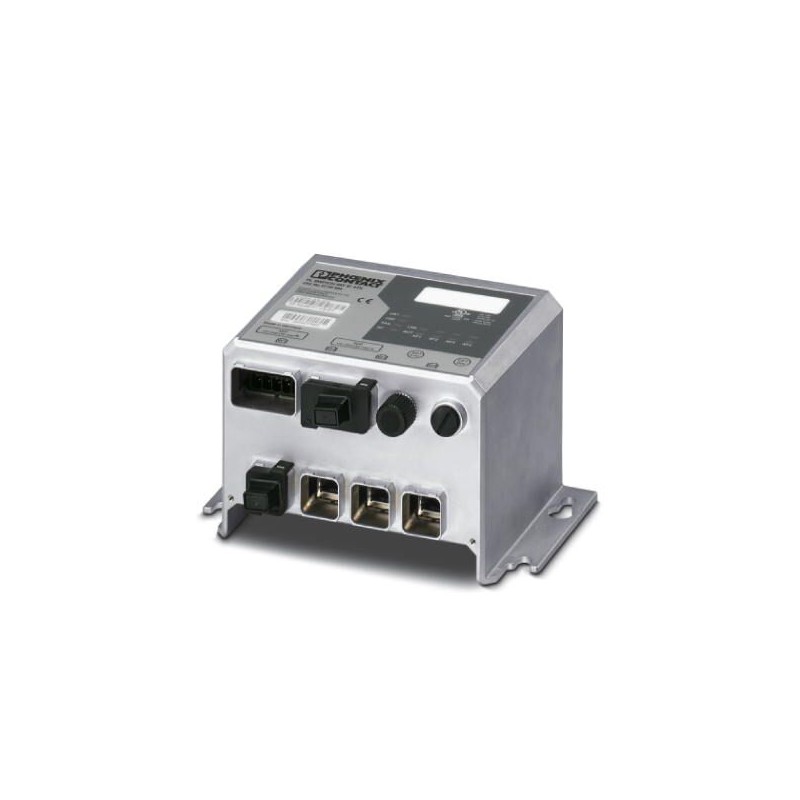

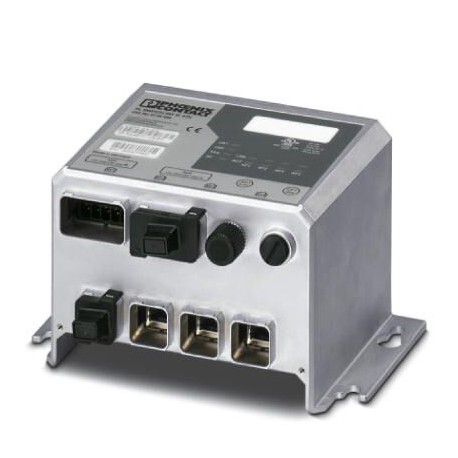

FL SWITCH IRT IP 4TX 2700694 PHOENIX CONTACT Ethernet Switch, mit vier Push-Pull 10/100 MBit/s RJ45 -Ports f..
FL SWITCH IRT IP 4TX
2700694
PHOENIX_CONTACT
Ethernet Switch, mit vier Push-Pull 10/100 MBit/s RJ45 -Ports für PROFINET RT/IRT, in der Schutzart IP67
Ethernet-Switch, mit vier RJ45 Push-Pull Ports von 10/100 MBit/s für PROFINETA RT/IRT, im Schutzindex IP67
Installationsmaterial Kommunikationsnetze DNT/FNT > Netzwerk Switch
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2700694 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626740171 |
| Gewicht pro Stück (exklusive Verpackung) | 2.100,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 2.111,000 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Hinweis
| Nutzungsbeschränkung | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
|---|
Umgebungsbedingungen
| Schutzart | IP67 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 86 kPa ... 108 kPa (2000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (3500 m üNN) |
Schnittstellen
| Schnittstelle | Ethernet |
|---|---|
| Anzahl der Ports | 4 (RJ45-Ports) |
| Übertragungsphysik | Kupfer |
| Übertragungsgeschwindigkeit | 10/100 MBit/s |
| Übertragungslänge | 100 m (pro Segment) |
| Signal-LEDs | Versorgungsspannung, Datenübertragung, Fehler, Link, Activity |
Funktion
| Grundfunktionalität | Cut-Through / Store-and-forward Switch normkonform IEEE 802.3 2 Prioritätsklassen nach IEEE802.1p, TCP/IP-Protokoll, DCP-fähig, integrierte Web-Server-Funktion, PROFINET Device. |
|---|---|
| Redundanz | MRP (Media Redundancy Protocol) |
| Unterstützte Browser | Internet Explorer ab Version 5.5 |
| PROFINET-Gerätefunktion | PROFINET-IO Device |
| PROFINET Spezifikation | PROFINET-IO RT/IRT, Spec. 2.x |
| PROFINET-Conformance-Klasse | Conformance-Class C |
| Status- und Diagnoseanzeigen | LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 3 LEDs pro Ethernet Port (Link, Activity und FO-Status) und BF (Bus Fail) |
| Meldekontakt Ansteuerspannung | 24 V |
Netzausdehnungsparameter
| Kaskadiertiefe | Linien- und Sternstruktur: beliebig |
|---|---|
| Maximale Leitungslänge (Twisted-Pair) | 100 m |
Versorgungsspannung
| Versorgungsspannung | 24 V DC (redundant) |
|---|---|
| Restwelligkeit | 3,6 VSS(innerhalb des zulässigen Spannungsbereiches) |
| Versorgungsspannungsbereich | 18,5 V DC ... 30,2 V DC |
| Stromaufnahme typisch | 165 mA (bei US= 24 V DC) |
| Stromaufnahme maximal | 165 mA |
| Stromaufnahme | 165 mA (bei 24 V DC) |
Allgemein
| Montageart | Wandmontage |
|---|---|
| Bauform AX | Stand-Alone |
| Nettogewicht | 2100 g |
| Material Gehäuse | Zinkdruckguss, Oberfläche unterkupfert und vernickelt |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Abisolierlänge | 7 mm |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Art der Prüfung | Schock nach EN 60068-2-27/IEC 60068-2-27 |
| Prüfergebnis | Betrieb: 30g, 3x je Raumrichtung |
| Art der Prüfung | Schock nach EN 60068-2-27/IEC 60068-2-27 |
| Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 | |
| Prüfergebnis | Betrieb/Lagerung/Transport: 5g, 150 Hz, Kriterium 3 |
| Art der Prüfung | Freier Fall nach IEC 60068-2-32 |
| Prüfergebnis | 0,5 m |
| Art der Prüfung | Vibrationsfestigkeit nach IEC 61373, EN 61373 |
| Prüfergebnis | Kategorie 1, Klasse B |
| Vibration (Lagerung/Transport) | 5g, 10 Hz ... 150 Hz, nach IEC 60068-2-6 |
| Vibration (Betrieb) | nach IEC 60068-2-6: 5g, 10 Hz ... 150 Hz |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Ethernet (EF003535) | Ja |
| Anzahl der sonstigen Ports (EF007643) | 4 |
| Montageart (EF000003) | sonstige |
| Managebar (EF004912) | Ja |
| Schutzart (IP) (EF005474) | IP67 |
| Höhe (EF000040) | 168.41 mm |
| Breite (EF000008) | 175.46 mm |
| Tiefe (EF000049) | 109.85 mm |
