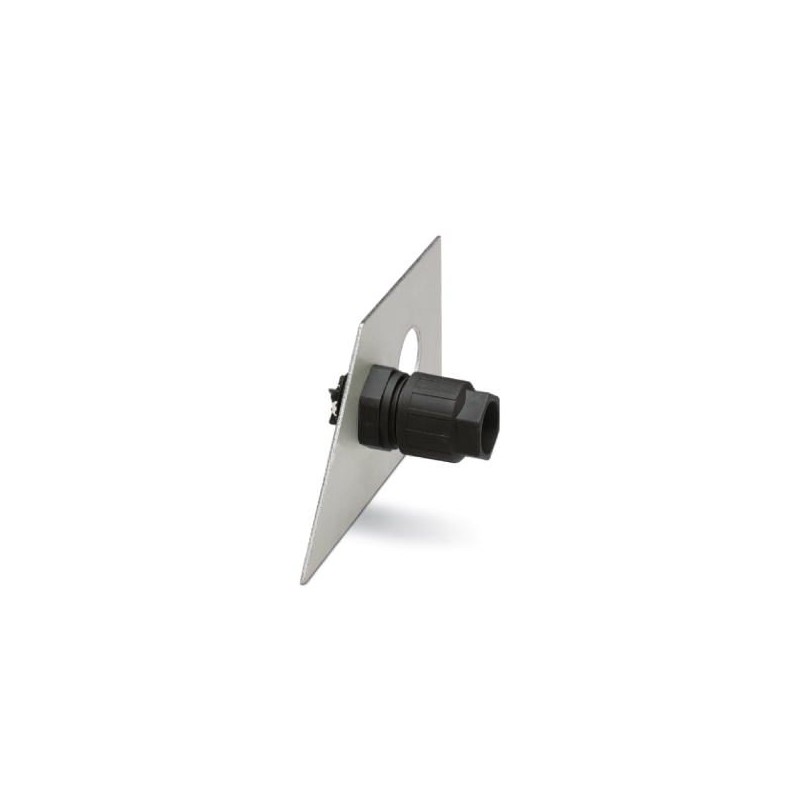

Q 1,5/4FL/24-M20KU-ESA BK 1643000 PHOENIX CONTACT Passaparete
Q 1,5/4FL/24-M20KU-ESA BK
1643000
PHOENIX_CONTACT
10
Passaparete
Ferroviario, per montaggio a parete esterna con connessione manuale di saldatura/attacco a spina piatta, 4,8 x 0,8 mm, filettatura: M20x1,5, 4 poli
sistemi a innesto per impianti di edifici > raccordo per apparecchi per installazione con innesto integrato
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1643000 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BF6HAB - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 470 (C_2_2017) |
| GTIN | 4017918944186 |
| Peso per pezzo (confezione esclusa) | 20,490 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Montaggio | Per poter eseguire un nuovo collegamento dei cavi occorre tagliare quest'ultimo dall'ultimo punto di contatto. I componenti QUICKON possono essere estratti solo in assenza di carico/tensione. |
|---|---|
| Colore | nero |
| Tecnica di connessione | Attacco QUICKON |
| Collegamento | Contatto a saldare / connessione Faston 4,8 mm x 0,8 mm |
| N. poli | 4 |
| Apertura chiave dadi | 19 mm |
| Coppia di serraggio dadi | 3 Nm |
| Apertura chiave inserti portacontatti | 24 mm |
| Coppia di serraggio inserti portacontatti | 4,5 Nm |
| Coppia di serraggio controdadi | 4,5 Nm |
| Numero collegamenti | 4 |
| Sezione conduttore flessibile min. | 0,75 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore rigido min. | 0,75 mm² |
| Sezione conduttore rigido max. | 1 mm² |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 16 |
Cavo
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 classe da 1 a 6 / min. 0,15 mm |
|---|---|
| Materiale isolante dei fili | PVC / PE |
| Diametro cavo isolamento compreso | 1,8 mm ... 3 mm |
| Diametro esterno conduttore | 6 mm ... 12 mm |
| Polarità | 1, 2, 3, 4 |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| -25 °C ... 50 °C | |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
Dati elettrici
| Corrente nominale IN | 15 A (15 A con connettore Faston 2,5 mm² ; 12 A con connettore Faston 1,5 mm².) |
|---|---|
| Corrente di dimensionamento | 15 A |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione di dimensionamento (III/2) | 800 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Nota per la tensione di dimensionamento (II/2) | con collare isolante |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
Dati meccanici
| Frequenza di collegamento dell'attacco QUICKON | max. 10 (in caso di nuovo collegamento occorre eventualmente sostituire la guarnizione e la corona.) |
|---|---|
| Tipo di filettatura PC QUICKON | M20 |
| Categoria d'urto | 3 |
| IK07 |
Dati materiale
| Materiale contatto | CuZn |
|---|---|
| Materiale superficie contatti | stagnata |
| Materiale inserto portacontatti | PA |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440602eCl@ss 8.027440602eCl@ss 9.027440602
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF000228) | 500 V |
| corrente nominale (EF000227) | 15 A |
| numero di poli (EF001391) | 4 |
| grado di protezione (IP) (EF005474) | IP65 |
| quota di collegamento filettatura (EF004756) | M20 |
| numero di collegamenti per ogni polo (EF006769) | 1 |
| marcatura del polo (EF006771) | altro |
| codifica meccanica (EF002910) | No |
| colore della codifica/dell'inserto di contatto (EF006772) | nero |
| colore dell'elemento adattatore separato (EF008312) | nero |
| colore della scatola (EF000136) | nero |
| materiale della scatola (EF001596) | poliammide (PA) |
| senza alogeni (EF000025) | No |
| trattamento superficiale (EF002558) | altro |
| lunghezza (EF001438) | 55.9 mm |
| altezza (EF000040) | 24 mm |
| larghezza (EF000008) | 24 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1643000-Q 1,5/4FL/24-M20KU-ESA BK | 123 Kbytes |
|
