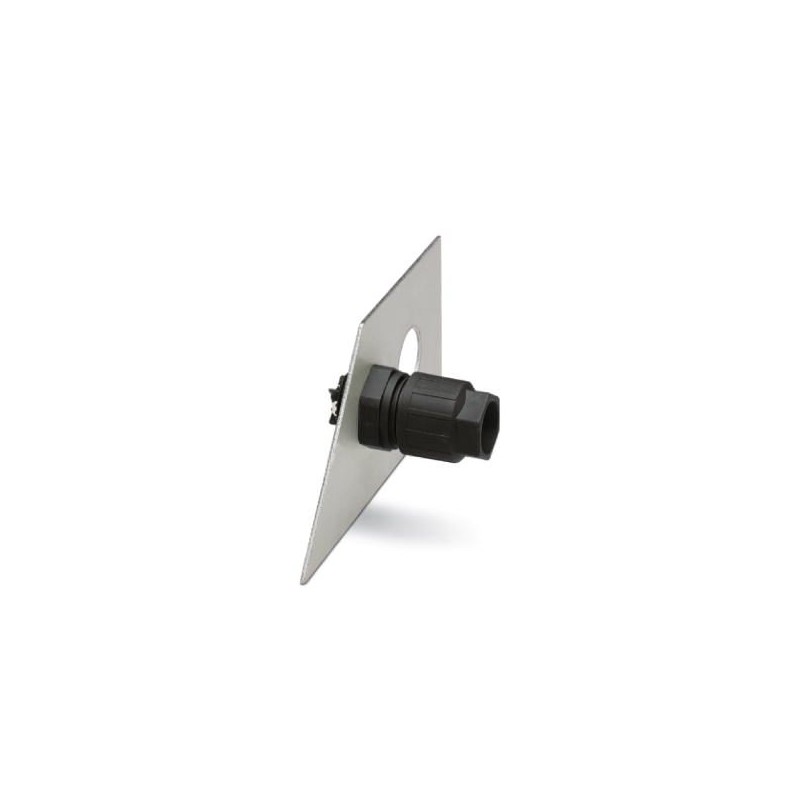

Q 1,5/4FL/24-M20KU-ESA BK 1643000 PHOENIX CONTACT Pasamuros, para montaje en pared exterior con conexión por..
Q 1,5/4FL/24-M20KU-ESA BK
1643000
PHOENIX_CONTACT
10
Pasamuros, para montaje en pared exterior con conexión por soldadura manual/conexión de enchufe plano, 4,8 x 0,8 mm, rosca de conexión: M20x1,5, 4 polos
Sistemas enchufables de instalación de edificios > Conexión de dispositivo para instalación de edificio enchufable
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1643000 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BF6HAB - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 470 (C_2_2017) |
| EAN | 4017918944186 |
| Peso por unidad (sin incluir el embalaje) | 20,490 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Indicaciones de montaje | Al volver a conectar el conductor, éste debe cortarse por encima del último punto de contacto. Los componentes QUICKON deben accionarse sólo sin carga/tensión. |
|---|---|
| Color | negro |
| Técnica de conexión | Conexión QUICKON |
| Tipo de conexión | Conexión por soldadura manual/conexión de enchufe plano; 4,8 mm x 0,8 mm |
| Número de polos | 4 |
| Ancho entre caras-Tuerca de unión | 19 mm |
| Par de apriete-Tuerca de unión | 3 Nm |
| Ancho entre caras-Portacontactos | 24 mm |
| Par de apriete-soporte de contactos | 4,5 Nm |
| Par de apriete-Contratuerca | 4,5 Nm |
| Número de conexiones | 4 |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor rígido mín. | 0,75 mm² |
| Sección de conductor rígido máx. | 1 mm² |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 16 |
Línea
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | VDE 0295 clase 1 hasta 6 / mín. 0,15 mm |
|---|---|
| Aislamiento de los conductores | PVC / PE |
| Diámetro de conductor incl. aislamiento | 1,8 mm ... 3 mm |
| Diámetro exterior del cable | 6 mm ... 12 mm |
| Identificación de polos | 1, 2, 3, 4 |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| -25 °C ... 50 °C | |
| Temperatura para conexión de cables | -5 °C ... 50 °C |
Datos eléctricos
| Corriente nominal IN | 15 A (15 A con hembra de enchufe plano 2,5 mm²; 12 A con hembra de enchufe plano 1,5 mm²) |
|---|---|
| Corriente asignada | 15 A |
| Tensión de dimensionamiento (III/3) | 500 V |
| Tensión de dimensionamiento (III/2) | 800 V |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Observación acerca de la tensión de dimensionamiento (II/2) | Con casquillo aislante |
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
| Tensión transitoria de dimensionamiento (III/2) | 6 kV |
| Tensión transitoria de dimensionamiento (II/2) | 6 kV |
Datos mecánicos
| Ciclos de conexión de la conexión QUICKON | máx. 10 (Para una conexión repetida hay que intercambiar eventualmente la junta obturadora y la corona) |
|---|---|
| PC QUICKON Tipo de rosca | M20 |
| Categoría de efecto al golpe | 3 |
| IK07 |
Datos del material
| Material contacto | CuZn |
|---|---|
| Material superficie del contacto | estañado |
| Material soporte de contactos | PA |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027440602eCl@ss 8.027440602eCl@ss 9.027440602
| Característica | Valor |
|---|---|
| Tensión nominal (EF000228) | 500 V |
| Corriente nominal (EF000227) | 15 A |
| Número de polos (EF001391) | 4 |
| Grado de protección (IP) (EF005474) | IP65 |
| Tamaño de la conexión roscada (EF004756) | M20 |
| Número de conexiones por polo (EF006769) | 1 |
| Codificación del polo (EF006771) | Otros |
| Codificación mecánica (EF002910) | No |
| Color de la codificación/del inserto de contacto (EF006772) | Negro |
| Color de la pieza adaptadora separada (EF008312) | Negro |
| Color de la carcasa (EF000136) | Negro |
| Material de carcasa (EF001596) | Poliamida (PA) |
| Libre de halógenos (EF000025) | No |
| Tratamiento superficial de los contactos (EF002558) | Otros |
| Longitud (EF001438) | 55.9 mm |
| Altura (EF000040) | 24 mm |
| Anchura (EF000008) | 24 mm |
