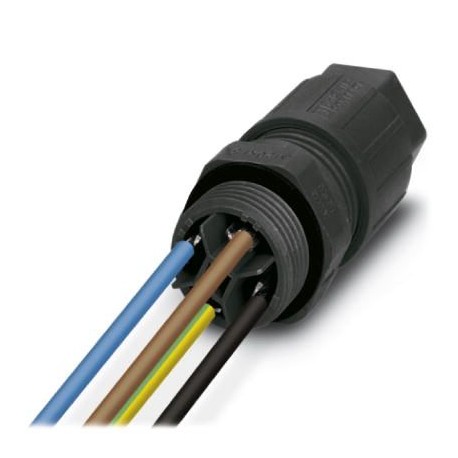

Q 1,5/4A10/24-M20KU-ESA BK PE 1584787 PHOENIX CONTACT Passaparete
Q 1,5/4A10/24-M20KU-ESA BK PE
1584787
PHOENIX_CONTACT
Passaparete
Passante, con uscita del conduttore da 1,5 mm² e filo intrecciato da 0,1 m, filettatura di collegamento: M20, 4 poli
Passaparete con uscita fili, 1,5 mm2 e cavetto da 0,1 m, filettatura: M20, 4 poli
sistemi a innesto per impianti di edifici > raccordo per apparecchi per installazione con innesto integrato
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Passaparete |
| Numero di poli | 4 |
| Polarità | 1, 2, 3, 4 |
| Numero collegamenti | 4 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tecnologia di connessione | |
| Collegamento lato apparecchio | Fili singoli (lunghezza 10 cm; 1,5 mm²) |
| Frequenza di collegamento di una linea di sezione identica | max. 10 (in caso di nuovo collegamento occorre eventualmente sostituire la guarnizione e la corona.) |
| Connessione conduttori | |
| Sezione di collegamento flessibile | 0,75 mm² ... 1,5 mm² |
| Sezione di collegamento rigido | 0,75 mm² ... 1 mm² |
| Sezione di collegamento AWG | 18 ... 16 |
| Coppia di serraggio Dado per raccordi | 3 Nm |
| Coppia di serraggio Portacontatti | 4,5 Nm |
| Coppia di serraggio Controdado | 4,5 Nm |
| Apertura chiave Dado per raccordi | 19 mm |
| Apertura chiave Portacontatti | 24 mm |
| Piedinatura | |
| Contatto colore (definizione del segnale) contatto (opzionale) | 1 BK |
| 2 BN | |
| 3 BU | |
| 4 GNYE | |
| Disegno quotato |  |
| Larghezza | 24 mm |
| Altezza | 24 mm |
| Lunghezza | 55,9 mm |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Corrente nominale | 15 A |
| Resistività di massa | < 3 mΩ |
| Tensione di dimensionamento (II/2) | 1000 V (con collare isolante) |
| Tensione di dimensionamento (III/2) | 800 V (con collare isolante) |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione nominale UN | 500 V AC |
| 500 V DC | |
| Corrente nominale IN | 17,5 A |
| Colore | nero (RAL 9005) |
| Materiale Custodia | PA |
| Materiale Contatto | CuZn |
| Materiale Superficie contatti | stagnata |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale, isolamento fili | PVC / PE |
| Lunghezza cavo | 0,1 m |
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | VDE 0295 classe da 1 a 6 / min. 0,15 mm |
| Diametro esterno conduttore | 6 mm ... 12 mm |
| Diametro cavo isolamento compreso | 1,8 mm ... 3 mm |
| Polarità | 1, 2, 3, 4 |
| Materiale isolamento fili | PVC / PE |
| Tipo di montaggio | Montaggio anteriore M20 |
| Nota per il montaggio | Per poter eseguire un nuovo collegamento dei cavi occorre tagliare quest'ultimo dall'ultimo punto di contatto. I componenti QUICKON possono essere estratti solo in assenza di carico/tensione. |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Resistenza agli urti | IK07 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| -25 °C ... 50 °C | |
| Temperatura per collegamento linee | -5 °C ... 50 °C |
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF000228) | 500 V |
| corrente nominale (EF000227) | 17.5 A |
| numero di poli (EF001391) | 4 |
| grado di protezione (IP) (EF005474) | IP65 |
| quota di collegamento filettatura (EF004756) | M20 |
| numero di collegamenti per ogni polo (EF006769) | 1 |
| marcatura del polo (EF006771) | altro |
| codifica meccanica (EF002910) | No |
| colore della codifica/dell'inserto di contatto (EF006772) | nero |
| colore dell'elemento adattatore separato (EF008312) | nero |
| colore della scatola (EF000136) | nero |
| materiale della scatola (EF001596) | poliammide (PA) |
| senza alogeni (EF000025) | No |
| trattamento superficiale (EF002558) | altro |
| lunghezza (EF001438) | 55.9 mm |
| altezza (EF000040) | 24 mm |
| larghezza (EF000008) | 24 mm |
