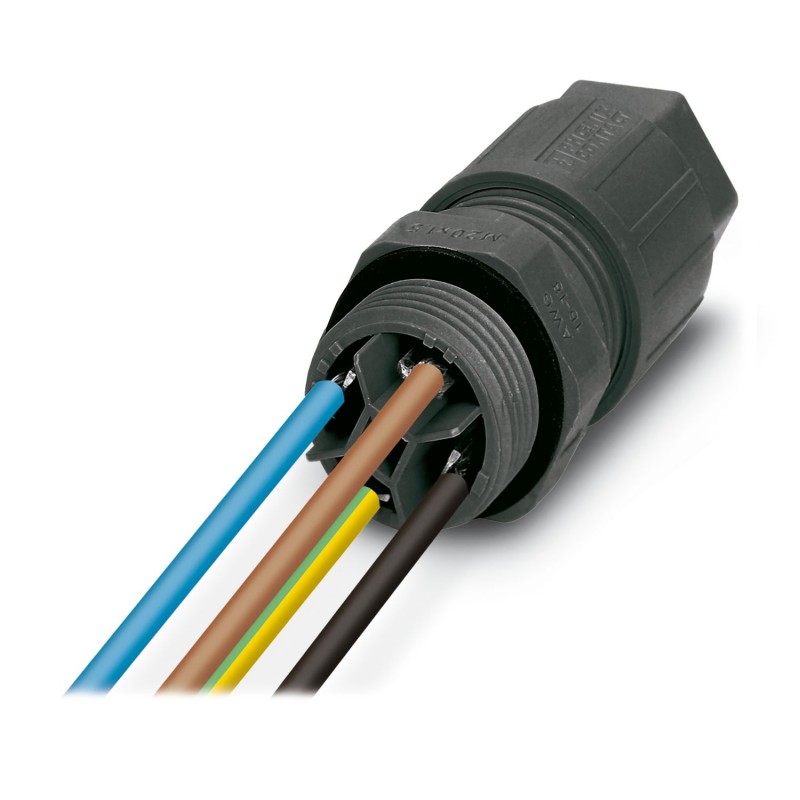

Q 1,5/4A10/24-M20KU-ESA BK PE 1584787 PHOENIX CONTACT Traversée de paroi
Q 1,5/4A10/24-M20KU-ESA BK PE
1584787
PHOENIX_CONTACT
Traversée de paroi
Traversée, avec sortie conductrice de 1,5 mm² et fil toronné de 0,1 m, filetage de raccordement : M20, 4 pôles
Traversée de paroi, avec sortie pour fils 1,5 mm2 et cordon de 0,1 m, filetage de connexion : M20, 4 pôles
Installations électriques intérieures enfichables > Prise d'appareil pour installation intérieure enfichable
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Traversée de paroi |
| Nombre de pôles | 4 |
| Repérage des points de connexion | 1, 2, 3, 4 |
| Nombre de connexions | 4 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Technologie de raccordement | |
| Type de raccordement côté appareil | Fils individuels (10 cm de long ; 1,5 mm²) |
| Nombre de raccordements de câbles de même section | max. 10 (En cas de nouvelle connexion, il faudra éventuellement remplacer le joint d'étanchéité et la couronne.) |
| Raccordement du conducteur | |
| Section raccordable souple | 0,75 mm² ... 1,5 mm² |
| Section raccordable rigide | 0,75 mm² ... 1 mm² |
| Section raccordable AWG | 18 ... 16 |
| Couple de serrage Écrou de verrouillage | 3 Nm |
| Couple de serrage Porte-contacts | 4,5 Nm |
| Couple de serrage Contre-écrou | 4,5 Nm |
| Ouverture de clé Écrou de verrouillage | 19 mm |
| Ouverture de clé Porte-contacts | 24 mm |
| Brochage | |
| Contact Couleur (désignation des signaux) Contact (en option) | 1 BK |
| 2 BN | |
| 3 BU | |
| 4 GNYE | |
| Dessin coté |  |
| Largeur | 24 mm |
| Hauteur | 24 mm |
| Longueur | 55,9 mm |
| Tension de tenue aux chocs assignée (II/2) | 6 kV |
| Tension de tenue aux chocs assignée (III/2) | 6 kV |
| Tension de tenue aux chocs assignée (III/3) | 6 kV |
| Courant de référence | 15 A |
| Résistance de contact | < 3 mΩ |
| Tension de dimensionnement (II/2) | 1000 V (avec manchon isolant) |
| Tension de dimensionnement (III/2) | 800 V (avec manchon isolant) |
| Tension de référence (III/3) | 500 V |
| Tension nominale UN | 500 V AC |
| 500 V DC | |
| Intensité nominale IN | 17,5 A |
| Couleur | noir (RAL 9005) |
| Matériau Boîtier | PA |
| Matériau Contact | CuZn |
| Matériau Surface des contacts | étamé |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau isolant de fil | PVC / PE |
| Longueur du câble | 0,1 m |
| Structure du cordon selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6 / min. 0,15 mm |
| Diamètre extérieur du câble | 6 mm ... 12 mm |
| Diamètre de fil avec isolation | 1,8 mm ... 3 mm |
| Repérage des points de connexion | 1, 2, 3, 4 |
| Matériel Isolant du fil | PVC / PE |
| Type de montage | Montage sur face avant M20 |
| Instructions de montage | En cas de nouvel établissement de contact du conducteur, celui-ci doit être coupé au-dessus du dernier point de contact. Les composants QUICKON ne doivent être manipulés que hors charge/tension. |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Résistance aux chocs | IK07 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| -25 °C ... 50 °C | |
| Température lors du raccordement | -5 °C ... 50 °C |
| Caractéristique | Valeur |
|---|---|
| Tension assignée (EF000228) | 500 V |
| Courant nominal assigné (EF000227) | 17.5 A |
| Nombre de pôles (EF001391) | 4 |
| Classe de protection (IP) (EF005474) | IP65 |
| Dimension de raccordement du filetage (EF004756) | M20 |
| Nombre de raccordements par pôle (EF006769) | 1 |
| Marquage de pôle (EF006771) | Autre |
| Codage mécanique (EF002910) | Non |
| Couleur de codage / insert de contact (EF006772) | Noir |
| Couleur de la pièce d'adaptateur séparée (EF008312) | Noir |
| Couleur du boîtier (EF000136) | Noir |
| Matériau du boîtier (EF001596) | Polyamide |
| Sans halogène (EF000025) | Non |
| Traitement de surface des contacts (EF002558) | Autre |
| Longueur (EF001438) | 55.9 mm |
| Hauteur (EF000040) | 24 mm |
| Largeur (EF000008) | 24 mm |
