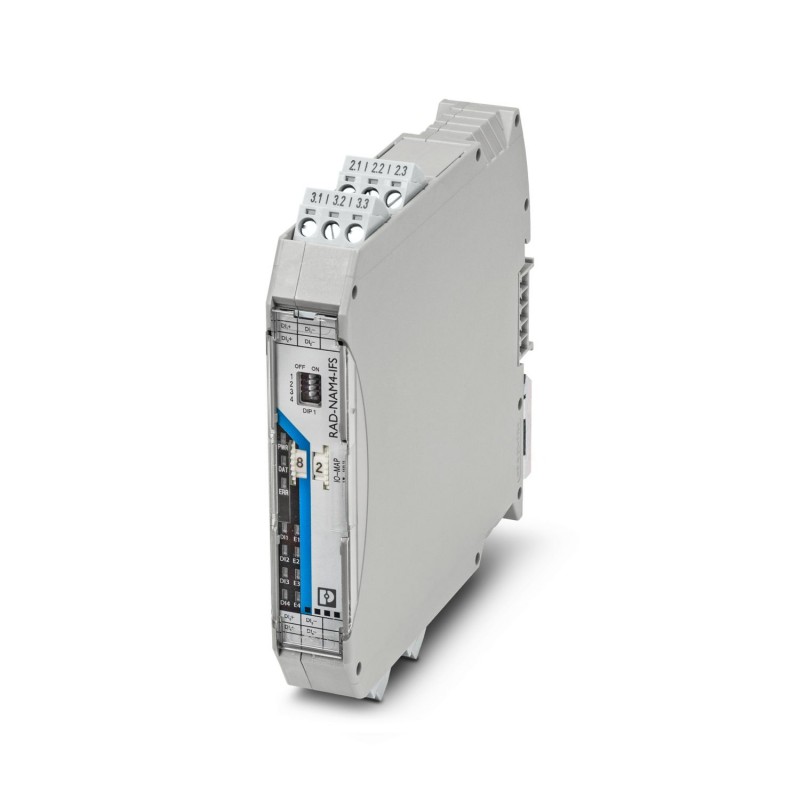

RAD-NAM4-IFS 2316275 PHOENIX CONTACT Modulo I/O
RAD-NAM4-IFS
2316275
PHOENIX_CONTACT
Modulo I/O
Modulo di espansione I/O Radioline, modulo di ingresso digitale NAMUR a 4 canali per l'uso in sistemi I/O MUX PROFIBUS PA e PROFIBUS. Conforme alla norma NAMUR EN 60947-5-6 per i sensori di prossimità e comunica con le stazioni di centrale per i sistemi Radioline e l'FB-MUX/HS... PA tramite il connettore bus per guida DIN installato su guida DIN. Questo modulo ha una separazione tra i canali.
Radioline - Modulo di espansione I/O, modulo di ingresso digitale NAMUR a 4 canali per l'uso nei sistemi I/O Radioline e PROFIBUS PA MUX. È conforme a NAMUR EN 60947-5-6 per i sensori di prossimità e comunica con i pannelli di controllo Radioline e FB-MUX/HS. PA tramite il connettore T-BUS installato sulla rotaia DIN. Questo modulo ha separazione canale-canale.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2316275 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC135 - |
| GTIN | 4055626321615 |
| Peso per pezzo (confezione esclusa) | 190,700 g |
| Numero tariffa doganale | 85389091 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Altezza massima | 2000 m |
| Umidità dell'aria consentita (esercizio) | 20 % ... 95 % (senza condensa) |
| Grado di protezione | IP20 |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
| Collegamento | Connessione a vite |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Generalità
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Materiale custodia | PA 6.6-FR |
| Colore | verde |
| Separazione galvanica | 500 V AC (NAMUR I/O digitale ‒ 50 Hz, 1 min, tensione di prova) |
Dati tecnici di sicurezza
| ATEX | IBExU 17ATEXB011X; II 3 G; Ex ec IIC T4 Gc |
|---|---|
| IECEx | IECEx IBE 17.0029X; Ex ec IIC T4 Gc |
Normative e prescrizioni
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| ATEX | IBExU 17ATEXB011X; II 3 G; Ex ec IIC T4 Gc |
| IECEx | IECEx IBE 17.0029X; Ex ec IIC T4 Gc |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, AEx ec IIC T4, Ex ec IIC T4 Gc X |
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 4 |
| numero di uscite digitali (EF001993) | 0 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | senza |
| protezione da corto circuito, uscite presenti (EF003203) | No |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 17.6 mm |
| altezza (EF000040) | 113.02 mm |
| profondità (EF000049) | 113.6 mm |
