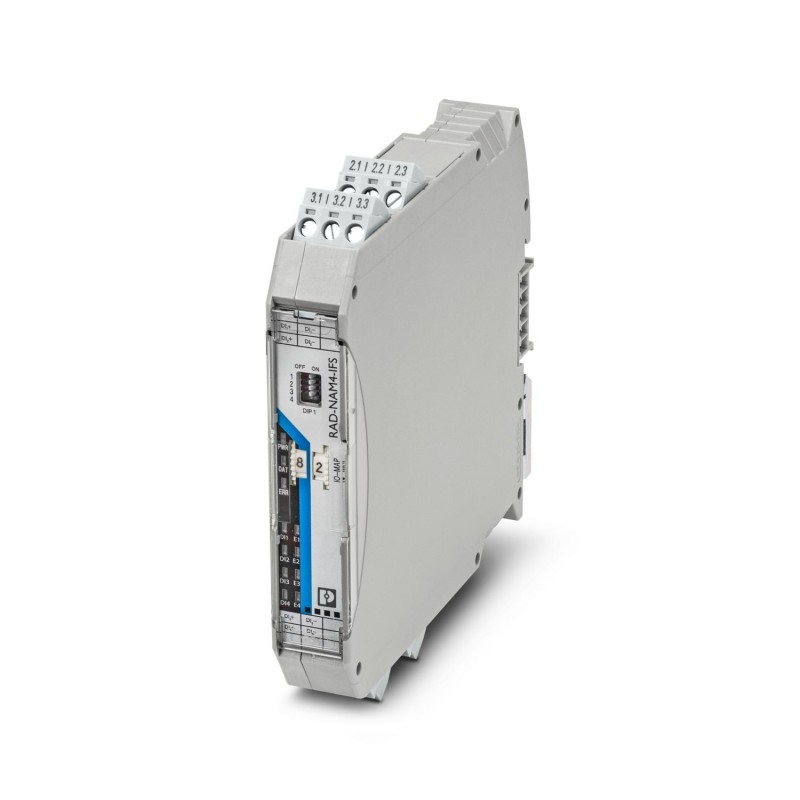

RAD-NAM4-IFS 2316275 PHOENIX CONTACT Module E/S
RAD-NAM4-IFS
2316275
PHOENIX_CONTACT
Module E/S
Module d’extension d’E/S Radioline, module d’entrée numérique NAMUR à 4 canaux pour une utilisation dans les systèmes d’E/S MUX Radioline et PROFIBUS PA. Conforme à la norme NAMUR EN 60947-5-6 pour les capteurs de proximité et communique avec les stations de tête de réseau pour les systèmes Radioline et le FB-MUX/HS... PA via le connecteur de bus ferroviaire installé sur rail DIN. Ce module dispose d’une séparation entre les canaux.
Radioline - Module d'extension d'E/S, module d'entrée numérique NAMUR à 4 canaux destiné à être utilisé dans les systèmes d'E/S Radioline et PROFIBUS PA MUX. Conforme aux exigences de la norme NAMU EN 60947-5-6 relative aux détecteurs de proximité et communique avec les têtes de station des systèmes Radioline et le FB-MUX/HS...PA via le connecteur monté sur le rail DIN. Ce module est doté d'une isolation galvanique canal à canal.
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
| Restriction d'utilisation | |
| Remarque CEM | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
| Type de produit | Module d'extension |
| MTTF | 1065 Années (Telcordia-Standard, température 25 °C, cycle de travail 21% (5 jours par semaine, 8 heures par jour)) |
| 449 Années (Telcordia-Standard, température 40 ℃, cycle de travail 34,25 % (5 jours par semaine, 12 heures par jour)) | |
| 85 Années (Standard Telcordia, température 40 °C, cycle de travail 100 % (7 jours par semaine, 24h/24)) | |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Isolation galvanique | 500 V AC (E/S TOR NAMUR ‒ 50 Hz, 1 min, tension d'essai) |
| Tension d'essai | 500 V AC (50 Hz, 1 min.) |
| Puissance dissipée maximale en condition nominale | 1,54 W |
| Alimentation | |
| Plage de tension d'alimentation | 19,2 V DC ... 30,5 V DC (Connecteur sur profilé) |
| Courant max. absorbé | ≤ 64 mA (@24 VDC, @ 25°C) |
| Numérique | |
| Tension de marche à vide | ~ 8 V DC |
| Hystérésis de commutation | ≤ 0,2 mA |
| Numérique | |
| Description de l'entrée | Entrée TOR |
| Nombre d'entrées | 4 |
| Sources d'entrée utilisables | Détecteurs de proximité NAMUR (EN 60947-5-6) |
| Contacts de commutation indépendants du potentiel | |
| Contacts de commutation montés avec résistance | |
| Signal d'entrée courant | ≤ 1,2 mA (bloquant) |
| ≥ 2,1 mA (conducteur) | |
| Signal d'entrée tension minimale | 0 V DC |
| Signal d'entrée tension maximale | 30,5 V DC |
| Niveau commut. signal « 0 » | 0 V DC ... 4 V DC |
| Niveau commut. signal « 1 » | 10 V DC ... 30,5 V DC |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Affichage d'état | LED tension d'alimentation, PWR (verte) |
| LED verte (communication de bus, DAT) | |
| LED erreur périphérique, ERR (rouge) | |
| LED jaune (entrée TOR, DI1) | |
| LED jaune (entrée TOR, DI2) | |
| LED jaune (entrée TOR, DI3) | |
| LED jaune (entrée TOR, DI4) | |
| DEL rouge (court-circuit/rupture de ligne, E1) | |
| DEL rouge (court-circuit/rupture de ligne, E2) | |
| DEL rouge (court-circuit/rupture de ligne, E3) | |
| DEL rouge (court-circuit/rupture de ligne, E4) |
| Largeur | 17,5 mm |
| Hauteur | 113 mm |
| Profondeur | 114,5 mm |
| Coloris | vert |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau du boîtier | PA 6.6-FR |
| Détection de défaut de ligne | Rupture 0,05 mA < IIN< 0,35 mA |
| Court-circuit 100 Ω < Rcapteur< 360 Ω |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude | 2000 m |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 95 % (pas de condensation) |
| Conformité/homologations | |
| Conformité | Conformité CE |
| CCC | Ex ec IIC T4 Gc |
| Données Ex | |
| ATEX | IBExU 17ATEXB011X; II 3 G; Ex ec IIC T4 Gc |
| IECEx | IECEx IBE 17.0029X; Ex ec IIC T4 Gc |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, AEx ec IIC T4, Ex ec IIC T4 Gc X |
| Désignation de la norme | Directive Ex (ATEX) |
| Normes/prescriptions | EN 60079-0 |
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 4 |
| Nombre de sorties numériques (EF001993) | 0 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Sans |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 17.6 mm |
| Hauteur (EF000040) | 113.02 mm |
| Profondeur (EF000049) | 113.6 mm |
