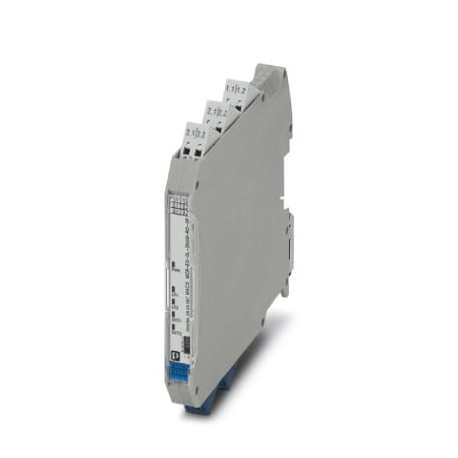

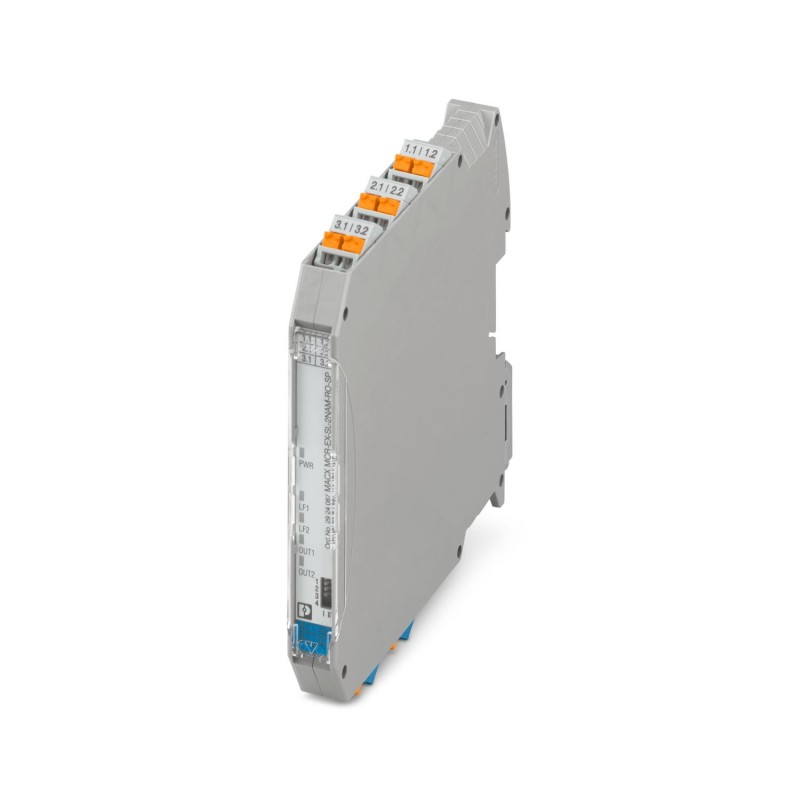

MACX MCR-EX-SL-2NAM-RO-SP 2924087 PHOENIX CONTACT Isolatore galvanico
MACX MCR-EX-SL-2NAM-RO-SP
2924087
PHOENIX_CONTACT
Isolatore galvanico
Amplificatore di separazione NAMUR Ex i, 2 canali. Per il funzionamento di rilevatori di prossimità e interruttori nella zona Ex. I segnali vengono trasmessi tramite uscite a relè (contatti aperti) all'area sicura. Rilevamento guasti (LFD), separazione a 3 vie, SIL 2.
Isolatori galvanici NAMUR Ex i, a 2 canali. Per la gestione di contatti e sensori di prossimità in aree Ex. I segnali vengono trasmessi nell’area sicura mediante uscite del relè (contatti in chiusura). Rilevamento errore (LFD), separazione a 3 vie, SIL 2.
sensori > Amplificatore di commutazione NAMUR
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Amplificatore di sezionamento |
| Famiglia di prodotti | MACX Analog |
| Applicazione | Digitale IN |
| Numero di canali | 2 |
| Esecuzione | Isolatori galvanici Ex i con sicurezza funzionale SIL |
| Configurazione | DIP switch |
| Stato di manutenzione dei dati | |
| Revisione articolo | 17 |
Caratteristiche del sistema
| Funzionalità | |
| Configurazione | DIP switch |
Caratteristiche elettriche
| Isolamento galvanico | Separazione a 3 vie |
| Isolamento galvanico tra ingresso e uscita | sì |
| Potenza dissipata massima in condizioni nominali | < 1 W |
| Isolamento galvanico Ingresso/uscita IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 375 VPP |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Isolamento galvanico Ingresso/alimentazione, connettore per guide di supporto IEC/EN 60079-11 | |
| Norme/Disposizioni | IEC/EN 60079-11 |
| Tensione di isolamento nominale | 375 VPP |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Isolamento galvanico Ingresso/alimentazione, connettore per guide di supporto IEC/EN 61010-1 | |
| Norme/Disposizioni | IEC/EN 61010-1 |
| Tensione di isolamento nominale | 300 Veff |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| isolamento | Separazione sicura |
| Isolamento galvanico Uscita 1/uscita 2/ingresso, alimentazione, connettore per guide di supporto IEC/EN 61010-1 | |
| Norme/Disposizioni | IEC/EN 61010-1 |
| Tensione di isolamento nominale | 300 Veff |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| isolamento | Separazione sicura |
| Isolamento galvanico Uscita 1/uscita 2/ingresso/alimentazione, connettore per guide di supporto | |
| Tensione di prova | 2,5 kV AC (50 Hz, 60 s) |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Alimentazione | |
| Tensione nominale | 24 V DC -20 % ... +25 % |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Max. corrente assorbita | 35 mA (24 V DC) |
| Potenza dissipata | < 1 W |
| Potenza assorbita | < 1 W |
Dati di ingresso
| Segnale: NAMUR | |
| Descrizione dell'ingresso | a sicurezza intrinseca |
| Numero ingressi | 2 |
| Sorgenti d'ingresso utilizzabili | Sensori di prossimità NAMUR (IEC/EN 60947-5-6) |
| Contatti liberi da potenziale | |
| Contatti con collegamento resistivo | |
| Soglia di commutazione segnale "0" corrente | < 1,2 mA (bloccante) |
| Soglia di commutazione segnale "1" corrente | > 2,1 mA (conduttivo) |
| Corrente di cortocircuito | 8 mA |
| Isteresi | < 0,2 mA |
| Riconoscimento guasto linea | < 0,05 mA ... 0,35 mA (Interruzione di linea) |
| < 100 Ω ... 360 Ω (Cortocircuito) | |
| attivabile/disattivabile tramite DIP switch | |
| Tensione a vuoto | 8 V DC |
Dati di uscita
| Commutazione: Relè | |
| Tipo di commutazione del contatto | 1 contatto in chiusura per canale |
| Materiale dei contatti | AgSnO2, dorato a spessore |
| Max. tensione commutabile | 250 V AC (2 A) |
| 120 V DC (0,2 A) | |
| 30 V DC (2 A) | |
| Max. potenza commutabile | 500 VA |
| Carico minimo consigliato | 5 V / 10 mA |
| Frequenza di commutazione | ≤ 20 Hz (senza carico) |
| Segnale | |
| Numero uscite | 2 |
Dati di collegamento
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttori flessibili (2 conduttori della stessa sezione) | 0,25 mm² ... 0,34 mm² (Puntalino TWIN senza collare in plastica) |
| 0,5 mm² ... 1,5 mm² (Capocorda montato TWIN con collare di isolamento) | |
| Sezione conduttore AWG | 24 ... 14 |
| 24 ... 22 (Puntalino TWIN senza collare in plastica) | |
| 20 ... 16 (Capocorda montato TWIN con collare di isolamento) |
Dati EX
| Installazione Ex (EPL) | Gc |
| Div. 2 | |
| Circuiti Ex i (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Dati tecnici di sicurezza | |
| Induttanza interna max. Li | trascurabile |
| Capacità interna max. Ci | 11 nF |
| Max. tensione d’uscita Uo | 9,6 V |
| Max. corrente in uscita Io | 10 mA |
| Max. potenza in uscita Po | 25 mW |
| Tensione massima di sicurezza Um | 253 V AC |
| 125 V DC | |
| IIA/I (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co | 1000 mH / 210 µF |
| IIB/IIIC (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co | 1000 mH / 26 µF |
| IIC (circuito di corrente semplice): Max. induttività esterna Lo/ Max. capacità esterna Co | 300 mH / 3,6 µF |
| IIC (circuito di corrente misto): Max. induttività esterna Lo/ Max. capacità esterna Co | 100 mH / 500 nF, 50 mH / 570 nF, 5 mH / 590 nF, 1 mH / 590 nF, 10 µH / 590 nF |
| I/IIB/IIA/IIIC (circuito di corrente misto): Max. induttività esterna Lo/ Max. capacità esterna Co | 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF |
Interfacce
| Dati | |
| Numero di canali | 0 |
Segnalazione
| Segnalazione stato | LED verde (tensione di alimentazione) |
| LED giallo (stato d’inserzione) | |
| LED rosso (guasto linea) |
Dimensioni
| Disegno quotato |  |
| Larghezza | 12,5 mm |
| Altezza | 107,9 mm |
| Profondità | 113,7 mm |
| Profondità NS 35/7,5 | 114,5 mm (agganciato su guida DIN NS 35/7,5 a norma EN 60715) |
Indicazioni materiale
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Materiale custodia | PA 6.6-FR |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 (non sottoposto a valutazione UL) |
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C (Posizione di montaggio a piacere) |
| -40 °C ... 70 °C (Declassamento) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Campo di impiego ad alta quota (≤ 2000 m) | |
| Posizione elevata | ≤ 2000 m (I dati tecnici si riferiscono ad altitudini ≤2000 m sul livello del mare. Per altitudini >2000 m sul livello del mare, vedere la scheda tecnica.) |
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
| -40 °C ... 70 °C (Declassamento) | |
| Tensione di isolamento nominale | 253 V AC (Alimentazione, ingresso/uscita) |
| 125 V DC (Alimentazione, ingresso/uscita) | |
| Campo di impiego ad alta quota (≤ 3000 m) | |
| Gamma di altezze | > 2000 m ... 3000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 54 °C |
| -40 °C ... 63 °C (Declassamento) | |
| Tensione di isolamento nominale | 190 V AC (Alimentazione, ingresso/uscita) |
| 110 V DC (Alimentazione, ingresso/uscita) | |
| Campo di impiego ad alta quota (≤ 4000 m) | |
| Gamma di altezze | > 3000 m ... 4000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 48 °C |
| -40 °C ... 56 °C (Declassamento) | |
| Tensione di isolamento nominale | 60 V AC/DC (Alimentazione, ingresso/uscita) |
| Campo di impiego ad alta quota (≤ 5000 m) | |
| Gamma di altezze | > 4000 m ... 5000 m |
| Temperatura ambiente (esercizio) | -40 °C ... 42 °C |
| -40 °C ... 49 °C (Declassamento) | |
| Tensione di isolamento nominale | 60 V AC/DC (Alimentazione, ingresso/uscita) |
Omologazioni
| CE | |
| Certificato | Conformità CE |
| Nota | inoltre EN 61326 |
| ATEX | |
| Siglatura | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] nC IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificato | IBExU 07 ATEX 1069 X |
| IECEx | |
| Siglatura | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] nC IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificato | IECEx IBE 08.0001X |
| CCC / China-Ex | |
| Siglatura | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec nC [ia Ga] IIC T4 Gc | |
| Certificato | 2022122316115975 |
| UL, USA / Canada | |
| Siglatura | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Div. 2, Groups IIC, IIB, IIA T4 | |
| Associated apparatus for use in Class I, Division 1, Groups A,B,C,D | |
| Associated apparatus for use in Class II, Div.1 Groups E,F,G | |
| Associated apparatus for use in Class III, Division 1 | |
| Associated apparatus for use in Class I, Zone 0,1,2, Groups IIC,IIB,IIA | |
| Certificato | , C.D.-No 83104549 |
| UL, USA / Canada | |
| Siglatura | Class I Div 2; IS for Class I, II, III Div 1 |
| UL 61010 Listed | |
| Certificato | , C.D.-No 83104549 |
| KC-s | |
| Siglatura | [Ex ia] IIC/IIB |
| Certificato | 17-KA4BO-0410X |
| Omologazione per settore navale | |
| Certificato | DNV GL TAA00000AG |
| Safety Integrity Level (SIL, IEC 61508) | |
| Siglatura | 2 |
| Systematic Capability | |
| Siglatura | 3 |
| INMETRO | |
| Siglatura | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec nC [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificato | DNV 18.0114 X |
| Dati DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibrazione | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Immunità ai disturbi | EN 61000-6-2 |
| EN 61326 | |
| Emissione disturbi | EN 61000-6-4 |
| Campi elettromagnetici ad alta frequenza | |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| Criterio di valutazione | A |
| Transitori veloci (Burst) | |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Criterio di valutazione | A |
| Influenza condotta | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Criterio di valutazione | A |
Normative e prescrizioni
| Isolamento galvanico | Separazione a 3 vie |
| GB Standard | |
| Norme/Disposizioni | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
| GB/T 3836.8 | |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| tipo di alimentazione elettrica (EF001469) | altro |
| tensione di alimentazione nominale DC (EF007078) | 19.2 V |
| numero di ingressi secondo NAMUR (EF006886) | 2 |
| numero di ingressi, a potenziale zero (EF006887) | 0 |
| tensione di commutazione (EF003586) | 250 V |
| potenza di commutazione (EF001313) | 500 VA |
| numero di canali (EF000259) | 2 |
| numero di circuiti d'uscita relè contatto di chiusura (EF006992) | 2 |
| numero di circuiti d'uscita relè contatto invertitore (EF006993) | 0 |
| numero di circuiti d'uscita transistor a potenziale zero (EF006997) | 0 |
| numero di circuiti d'uscita transistor pnp (EF006996) | 0 |
| numero di circuiti d'uscita transistor npn (EF006995) | 0 |
| numero di circuiti d'uscita transistor antivalente (EF006994) | 0 |
| numero di circuiti d'uscita accoppiatore ottico (EF006991) | 0 |
| uscita di segnalazione guasti (EF007499) | No |
| a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) | Sì |
| separazione galvanica tra gli ingressi (EF007224) | No |
| separazione galvanica tra ingresso e uscita (EF007223) | Sì |
| separazione galvanica tra uscita e uscita (EF007222) | Sì |
| separazione galvanica tra tensione di alimentazione e tutti gli altri circuiti (EF007225) | Sì |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| larghezza (EF000008) | 12.5 mm |
| altezza (EF000040) | 107.9 mm |
| assorbimento di potenza (EF000346) | 1 W |
| temperatura d'esercizio (EF002393) | -40 °C |
| forma dell'apparecchio (EF007276) | apparecchio da incasso |
| tipo di collegamento elettrico (EF003961) | altro |
| modo di montaggio (EF000003) | altro |
| profondità (EF000049) | 113.7 mm |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2924087-MACX MCR-EX-SL-2NAM-RO-SP | 146 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
