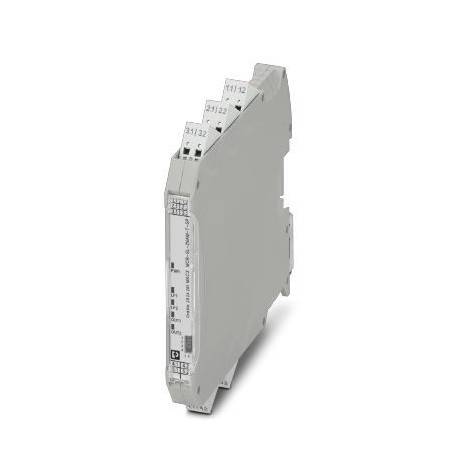

MACX MCR-SL-2NAM-T-SP 2924281 PHOENIX CONTACT Isolatore galvanico
MACX MCR-SL-2NAM-T-SP
2924281
PHOENIX_CONTACT
Isolatore galvanico
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2924281 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1141 - |
| Pagina catalogo | Pagina 137 (C_5_2017) |
| GTIN | 4046356491754 |
| Peso per pezzo (confezione esclusa) | 158,000 g |
| Numero tariffa doganale | 85437090 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Posizione di montaggio a piacere) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Altezza massima | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Immunità ai disturbi | EN 61000-6-2 |
Dati di ingresso
| Tensione a vuoto | ~ 8 V DC |
|---|---|
| Punti d’inserzione (con attenuazione) | < 1,2 mA (bloccante) |
| Punti d’inserzione (senza attenuazione) | > 2,1 mA (conduttivo) |
| Sorgenti d'ingresso utilizzabili | Sensori di prossimità NAMUR (EN 60947-5-6) |
| Corrente di cortocircuito | ~ 8 mA |
| Isteresi | < 0,2 mA |
| Individuazione guasto linea | Rottura 0,05 mA < IIN< 0,35 mA |
| Corto circuito 100 Ω < RSensore< 360 Ω |
Dati di uscita
| Uscita di commutazione | 1 uscita transistor, passiva (per canale) |
|---|---|
| Min. tensione commutabile | 3 V DC |
| Max. tensione commutabile | 30 V DC |
| Corrente di contatto min. | 5 mA (resistente a cortocircuiti) |
| Max. corrente d'inserzione | 50 mA (resistente a cortocircuiti) |
| Frequenza di commutazione | ≤ 5 kHz |
Alimentazione
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Max. corrente assorbita | < 34 mA (24 V DC) |
| Potenza dissipata | 1000 mW |
| Potenza assorbita | 1000 mW |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
| Collegamento | Connessione Push-in |
Generalità
| Numero di canali | 2 |
|---|---|
| Segnalazione stato | LED verde (tensione di alimentazione) |
| LED giallo (stato d’inserzione) | |
| LED rosso (guasto linea) | |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissioni | EN 61000-6-4 |
| Materiale custodia | PA 6.6-FR |
| Colore | grigio |
| Denominazione | Ingresso/uscita |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Denominazione | Ingresso/uscita/alimentazione, connettore per guide di supporto |
| Separazione galvanica | 300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensione di prova) | |
| Denominazione | Ingresso/alimentazione, connettore per guide di supporto |
| Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
| Denominazione | Uscita 1/uscita 2 |
| Separazione galvanica | 50 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento base a norma EN 61010-1)) |
| 1 kV (50 Hz, 1 min., tensione di prova) | |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, Zona 2, Gruppo IIC T4 | |
| SIL | 2 |
Dati EMC
| Denominazione | Campi elettromagnetici ad alta frequenza |
|---|---|
| Norme/Disposizioni | EN 61000-4-3 |
| Criterio di valutazione | A |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Criterio di valutazione | A |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Criterio di valutazione | A |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| Criterio di valutazione | A |
| Norme/Disposizioni | EN 61000-4-4 |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Criterio di valutazione | A |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| UL 61010 Listed | |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Classe I, Zona 2, Gruppo IIC T4 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | B |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210121eCl@ss 4.127210121eCl@ss 5.027210121eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210121eCl@ss 8.027210121eCl@ss 9.027210121
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2924281-MACX MCR-SL-2NAM-T-SP | 129 Kbytes |
|
