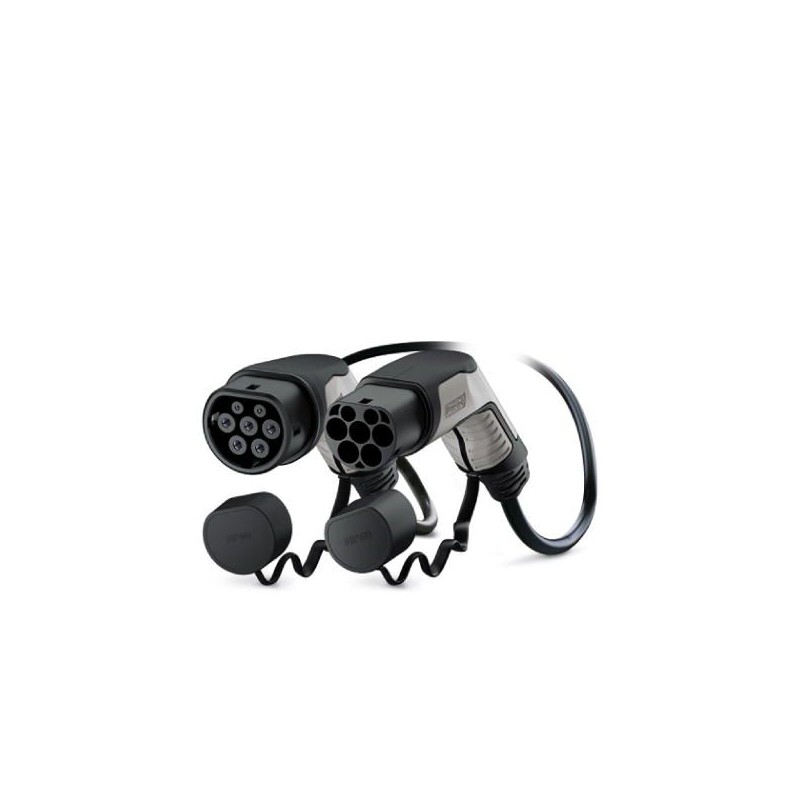

EV-T2G3PC-3AC20A-6,0M2,5ESBK01 1027853 PHOENIX CONTACT AC cavo di ricarica
EV-T2G3PC-3AC20A-6,0M2,5ESBK01
1027853
PHOENIX_CONTACT
AC cavo di ricarica
CHARX connect, Cavo di ricarica AC mobile, con connettori di ricarica per veicoli e infrastrutture, Per la ricarica di veicoli elettrici (EV) in corrente alternata (AC) con ingressi di ricarica per veicoli di tipo 2, Con tappo, Tipo 2, IEC62196-2, 20 A / 480 V (AC), C-Line, custodia: nero, grigio, logo PHOENIX CONTACT, cavo: 6 m, nero, diritto
connettori industriali e speciali > cavo di carica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione venti sette mila otto cento cinquanta tré |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626522395 |
| Peso per Pezzo (escluso imballaggio) | 2,444.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | DE (Germania) |
Definizione di prodotto
| Tipo di prodotto | Mobile AC cavo di ricarica con veicolo connettore e infrastrutture spina, con cappuccio di protezione |
|---|---|
| Tipo | C-Line nero / grigio |
| Norme/regolamenti | IEC 62196-2 |
| Ricarica standard | Di tipo 2 |
| Modalità di carica | Modalità 3, Caso B |
Dimensioni
| Veicolo connettore di larghezza | 70,00 mm |
|---|---|
| Veicolo connettore altezza | 137.00 mm |
| Veicolo connettore profondità | 215.90 mm |
| Infrastrutture plug larghezza | 58,00 mm |
| Infrastrutture plug altezza | 131.80 mm |
| Infrastrutture plug profondità | 233.40 mm |
| Il conduttore di lunghezza | 6 m |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Max. altitudine | 5000 m sopra il livello del mare |
| Grado di protezione | IP44 (collegati; quando è collegato e pronto all'uso, il grado di protezione è solo seguì se entrambi i plug-in e componenti sono originali, prodotti da Phoenix Contact o adeguati standard di conformità dei prodotti) |
| IP54 (cappuccio di Protezione) |
Proprietà elettriche
| Massima potenza di carica | 16.63 kW |
|---|---|
| Numero di fasi | Tre |
| Numero di contatti di potenza | 5 (L1, L2, L3, N, PE) |
| Corrente nominale dei contatti di potenza | 20 Un |
| Tensione nominale di alimentazione contatti | 480 V AC |
| Numero di contatti di segnale | 2 (CP, PP) |
| Corrente nominale contatti di segnale | 2 Un |
| Tensione nominale del segnale contatti | 30 V AC |
| Tipo di trasmissione del segnale | Modulazione di larghezza di impulso |
| Nota sul metodo di connessione | Crimpare, non può essere disconnesso |
| Resistenza di codifica | 680 Ohm (tra PE e PP) |
Proprietà meccaniche
| Inserimento/estrazione cicli | > 10000 |
|---|---|
| Forza di inserimento | < 100 N |
| Recesso forza | < 100 N |
Design
| Linea Design | C-Line |
|---|---|
| Custodia di colore | nero |
| Faccia di accoppiamento di colore | nero |
| Colore maniglia zona | grigio |
| Colore tappo di protezione | nero |
| Cliente variazioni | Su richiesta |
Materiale
| Materiale custodia | Plastica |
|---|---|
| Materiale manico zona | In plastica morbida |
| Materiale calotta di protezione | In plastica morbida |
| Materiale faccia di accoppiamento | Plastica |
| Classe di infiammabilità | V0 |
| Materiale superficie contatti | Ag |
Cavo
| Cavo di struttura | 5 x 2,5 mm2 + 1 x 0,5 mm2 |
|---|---|
| Cablaggio standard/normative | prEN 50620 / DIN EN 50620 |
| Cablaggio classe | Classe 5 |
| Cablaggio certificazioni | VDE |
| Esterno diametro del cavo | 12.8 mm ±0,4 mm |
| Tipo di conduttore | dritto |
| La guaina esterna, materiale | TPE-U |
| Guaina esterna, colore | nero |
| Raggio minimo di curvatura | 192 mm (15 x diametro) |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 10; |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
| Caratteristica | Valore |
|---|---|
| tipo di corrente (EF000143) | AC 3-fase |
| numero dei conduttori di comunicazione (EF009317) | 2 |
| tipo di estremità lato veicolo (EF009318) | tipo 2 |
| tipo di estremità lato infrastruttura (EF009319) | tipo 2 |
| con Incable Control Box (ICCB) (scatola di controllo in-cavo) (EF009320) | No |
| modalità di carica (EF009321) | modalità 3 |
| corrente nominale (EF000001) | 20 A |
| tensione nominale (EF000002) | 480 V |
| con sensore di temperatura (EF006034) | No |
| lunghezza del cavo (EF000536) | 6 m |
| tipo di cavo (EF000081) | diritto |
| materiale di contatto (EF004019) | altro |
| trattamento superficiale (EF002558) | altro |
