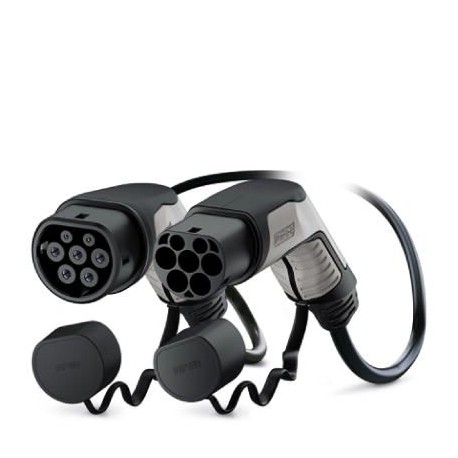

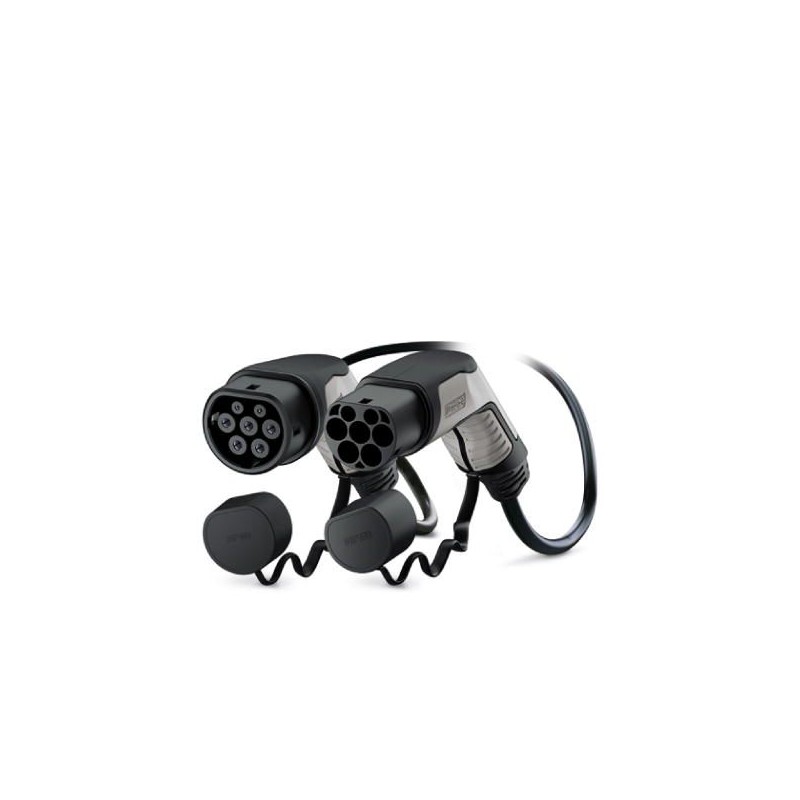

EV-T2G3PC-3AC20A-6,0M2,5ESBK01 1027853 PHOENIX CONTACT AC Ladekabel
EV-T2G3PC-3AC20A-6,0M2,5ESBK01
1027853
PHOENIX_CONTACT
AC Ladekabel
CHARX connect, Mobiles AC-Ladekabel, mit Ladesteckern für Fahrzeuge und Infrastrukturen, Zum Wechselstromladen von Elektrofahrzeugen (EV) mit Typ 2 Fahrzeugladeeingängen, Mit Deckel, Typ 2, IEC62196-2, 20 A / 480 V (AC), C-Line, Gehäuse: schwarz, grau, PHOENIX CONTACT Logo, Kabel: 6 m, schwarz, gerade
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million sieben und zwanzig tausend acht hundert drei und fünfzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626522395 |
| Gewicht pro Stück (exklusive Verpackung) | 2,444.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Produkt-definition
| Produkt-Typ | Mobile AC-Ladekabel mit KFZ-Stecker und Infrastruktur-Stecker mit Schutzkappe |
|---|---|
| Geben | C-Line schwarz / Grau |
| Normen/Vorschriften | IEC 62196-2 |
| Aufladen standard | Typ 2 |
| Lade-Modus | Modus 3, Fall B |
Abmessungen
| Fahrzeug-Stecker Breite | 70.00 mm |
|---|---|
| Fahrzeug-Anschluss Höhe | 137.00 mm |
| Fahrzeug-Stecker-Tiefe | 215.90 mm |
| Infrastruktur-Stecker Breite | 58.00 mm |
| Infrastruktur-Stecker Höhe | 131.80 mm |
| Infrastruktur-Stecker-Tiefe | 233.40 mm |
| Dirigent Länge | 6 m |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Max. Höhe | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP44 (gesteckt; als angeschlossen und bereit zu bedienen, die Schutzart ist nur dann folgte, wenn beide plug-in-Komponenten sind original-Produkte von Phoenix Contact oder von geeigneten standard-konforme Produkte) |
| IP54 (Schutzkappe) |
Elektrische Eigenschaften
| Maximale Ladeleistung | 16.63 kW |
|---|---|
| Anzahl der Phasen | Drei |
| Anzahl der power-Kontakte | 5 (L1, L2, L3, N, PE) |
| Bemessungsstrom Leistungskontakte | 20 A |
| Bemessungs-Spannung für die power-Kontakte | 480 V AC |
| Anzahl der signal-Kontakte | 2 (CP, PP) |
| Bemessungs-Strom für signal Kontakte | 2 A |
| Bemessungsspannung Signalkontakte | 30 V AC |
| Art der Signalübertragung | Pulse-width modulation |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
| Widerstand Kodierung | 680 Ω (zwischen PE und PP) |
Mechanische Eigenschaften
| Insertion/withdrawal cycles | > 10000 |
|---|---|
| Insertion force | < 100 N |
| Rücktritt zwingen | < 100 N |
Design
| Design-Linie | C-Line |
|---|---|
| Gehäuse Farbe | schwarz |
| Steckgesicht Farbe | schwarz |
| Farbe Griff-Bereich | Grau |
| Farbe Schutzkappe | schwarz |
| Kunden-Variationen | Auf Anfrage |
Material
| Gehäuse material | Kunststoff |
|---|---|
| Material-Griff-Bereich | Weichem Kunststoff |
| Material Schutzkappe | Weichem Kunststoff |
| Material Steckgesicht | Kunststoff |
| Entflammbarkeit | V0 |
| Material Oberfläche Kontakte | Ag |
Kabel
| Kabel-Struktur | 5 x 2,5 mm2 + 1 x 0,5 mm2 |
|---|---|
| Verkabelung Normen/Vorschriften | prEN 50620 / DIN EN 50620 |
| Verdrahtung Klasse | Klasse 5 |
| Verdrahtung Zertifizierungen | VDE |
| Externe Durchmesser Kabel | 12,8 mm ±0,4 mm |
| Art der Leiter | gerade |
| Außenmantel, material | TPE-U |
| Externe Mantel, Farbe | schwarz |
| Mindest-Biegeradius | 192 mm (15 x Durchmesser) |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Periode = 10; |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Stromart (EF000143) | AC 3-phasig |
| Anzahl der Kommunikationsleiter (EF009317) | 2 |
| Ausführung Fahrzeugseite (EF009318) | Typ 2 |
| Ausführung Infrastrukturseite (EF009319) | Typ 2 |
| Mit Incable Control Box (ICCB) (EF009320) | Nein |
| Lademodus (EF009321) | Mode 3 |
| Nennstrom (EF000001) | 20 A |
| Nennspannung (EF000002) | 480 V |
| Mit Temperatursensor (EF006034) | Nein |
| Kabellänge (EF000536) | 6 m |
| Kabeltyp (EF000081) | gerade |
| Kontaktmaterial (EF004019) | sonstige |
| Oberflächenbehandlung Kontakte (EF002558) | sonstige |
