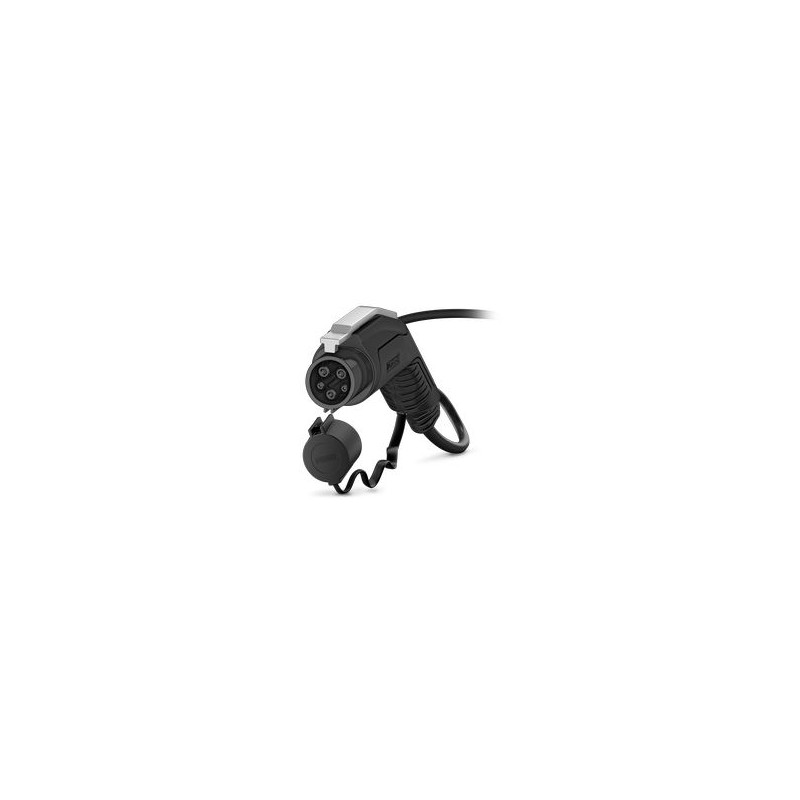

EV-T1G3C-1AC30A-15,5M6JSBK11U 1467338 PHOENIX CONTACT CHARX connect comfort, cavo di ricarica CA, con connet..
EV-T1G3C-1AC30A-15,5M6JSBK11U
1467338
PHOENIX_CONTACT
CHARX connect comfort, cavo di ricarica CA, con connettore di ricarica del veicolo e estremità del cavo aperta, per la ricarica di veicoli elettrici (EV) in corrente alternata (CA) con ingressi di ricarica del veicolo di tipo 1, senza cappuccio, con opzione di blocco per blocco, Tipo 1, IEC 62196-2, SAE J1772, PSE, 30 A / 250 V (CA), Logo PHOENIX CONTACT, cavo: 15,5 m, nero, diritto
Cavo di ricarica
CHARX connect comfort, Cavo di ricarica AC, con connettore di ricarica lato veicolo ed estremità aperta, per la ricarica con corrente alternata (AC) di veicoli elettrici (EV) con prese lato veicolo tipo 1, senza cappuccio di protezione, con opzione di bloccaggio per lucchetto, Tipo 1, IEC 62196-2, SAE J1772, PSE, 30 A / 250 V (AC), Logo PHOENIX CONTACT, cavi: 15,5 m, nero, diritto
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di ricarica AC |
| Famiglia di prodotti | CHARX connect comfort |
| Applicazione | per la ricarica con corrente alternata (AC) di veicoli elettrici (EV) con prese lato veicolo tipo 1 |
| per l'installazione su stazioni di ricarica per la mobilità elettrica (EVSE) | |
| Esecuzione | Cavo di ricarica AC |
| con connettore di ricarica lato veicolo ed estremità aperta | |
| Dotazione | senza cappuccio di protezione |
| con opzione di bloccaggio per lucchetto | |
| Logo aggiunto | Logo PHOENIX CONTACT |
| Modalità di carica | Mode 3, Case C |
| Standard di ricarica | Tipo 1 |
| Tipo di trasmissione del segnale | Pulse width modulation |
| Nota sul tipo di connessione | Connessione a crimpare, non separabile |
| Codifica | 480 Ω (Leva azionata) |
| 150 Ω (Leva non azionata) | |
| Tipo di corrente di carica | AC monofase |
| Potenza di ricarica | 7,5 kW |
| Corrente di ricarica | 30 A |
| Contatto di potenza | |
| Numero | 3 (L1, N, PE) |
| Tensione nominale | 250 V AC |
| Corrente nominale | 30 A |
| Contatto di segnalazione | |
| Numero | 2 (CP, CS) |
| Tensione nominale | 30 V AC |
| Corrente nominale | 2 A |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Connettore di ricarica lato veicolo | |
| Larghezza | 58 mm |
| Altezza | 151,1 mm |
| Profondità | 236,1 mm |
| Colore (Custodia) | nero (9005) |
| Colore (Maniglie) | nero (9005) |
| Colore (Elemento di azionamento) | grigio-argento (7001) |
| Colore (Inserto frontale) | nero (9005) |
| Colore (Cappuccio di protezione) | nero (9005) |
| Colore (Cavo) | nero (9005) |
| Materiale (Connettore di ricarica lato veicolo) | Plastica |
| Materiale (Guaina esterna cavo) | TPE-U |
| Materiale (Superficie contatti) | Argento |
| Lunghezza cavo | 15,5 m |
| Certificazioni relative ai cavi | PSE |
| Peso della linea | max. 420 kg/km |
| Tipo di cavo | diritto |
| Struttura dei cavi | 3 x 6,0 mm² + 1 x 0,75 mm² |
| Diametro esterno conduttore | 16,3 mm |
| Lunghezza di spelatura della guaina isolante | 60 mm ±15 mm |
| Resistenza linea | ≤ 0,00317 Ω/m (riferita ad un filo di potenza, a temperatura ambiente di 20 °C) |
| Dati meccanici | |
| Cicli di manovra | > 10000 |
| Forza di inserzione | < 75 N |
| Forza di trazione | < 75 N |
| Condizioni ambientali | |
| Grado di protezione (Presa lato veicolo) | IP44 (collegato, è possibile garantire il grado di protezione con dispositivo collegato e pronto all'uso solo se entrambi gli elementi del collegamento elettrico sono prodotti originali Phoenix Contact o prodotti normati equivalenti) |
| Grado di protezione (Cappuccio di protezione) | IP54 |
| Temperatura ambiente (esercizio) | -30 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | 5000 m (sopra il livello del mare) |
| Norme | |
| Norme/Disposizioni | IEC 62196-2 |
| SAE J1772 | |
| PSE | |
| Caratteristica | Valore |
|---|---|
| tipo di corrente (EF000143) | AC 1-fase |
| numero dei conduttori di comunicazione (EF009317) | 2 |
| tipo di estremità lato veicolo (EF009318) | tipo 1 |
| tipo di estremità lato infrastruttura (EF009319) | estremità libera |
| con Incable Control Box (ICCB) (scatola di controllo in-cavo) (EF009320) | No |
| modalità di carica (EF009321) | modalità 3 |
| corrente nominale (EF000001) | 30 A |
| tensione nominale (EF000002) | 250 V |
| con sensore di temperatura (EF006034) | No |
| lunghezza del cavo (EF000536) | 15.5 m |
| tipo di cavo (EF000081) | diritto |
| materiale di contatto (EF004019) | altro |
| trattamento superficiale (EF002558) | altro |
