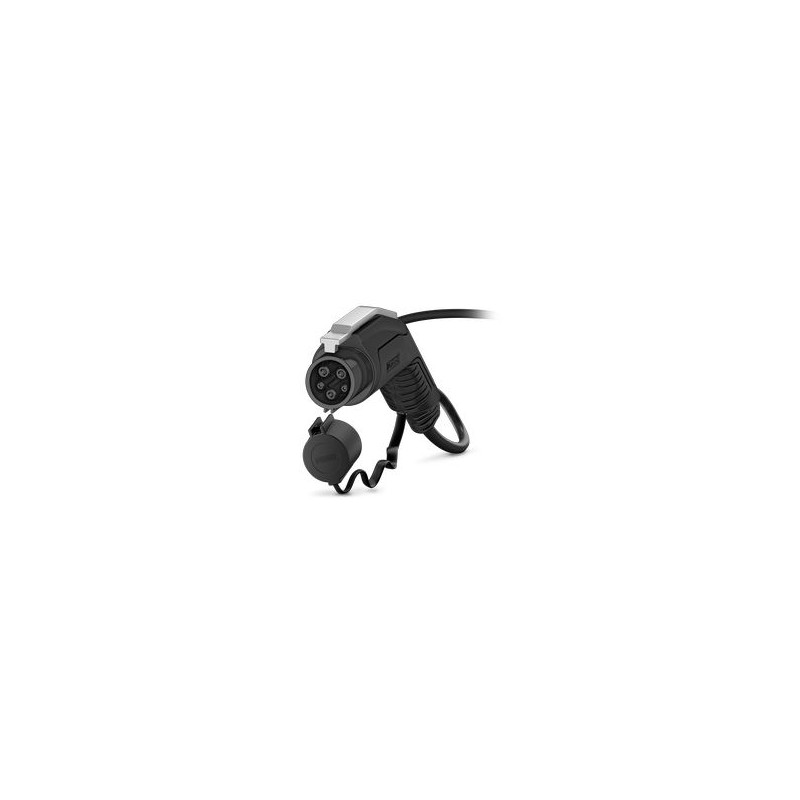

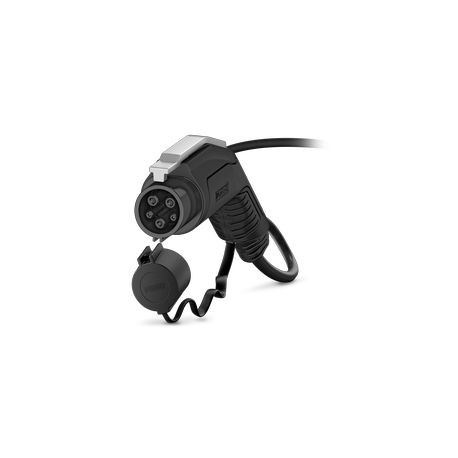

EV-T1G3C-1AC30A-15,5M6JSBK11U 1467338 PHOENIX CONTACT CHARX connect comfort, Cable de carga AC, con conector..
EV-T1G3C-1AC30A-15,5M6JSBK11U
1467338
PHOENIX_CONTACT
CHARX connect comfort, Cable de carga AC, con conector de carga para vehículos y extremo del cable abierto, Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 1, Sin capuchón, con opción de bloqueo para candado, Tipo 1, IEC 62196-2, SAE J1772, PSE, 30 A / 250 V (AC), Logotipo de PHOENIX CONTACT, cable: 15,5 m, negro, recto
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cables de carga CA |
| Familia de productos | CHARX connect comfort |
| Aplicación | Para cargar con corriente alterna (AC) vehículos eléctricos (EV) con entradas de carga para vehículos de tipo 1 |
| para la instalación en postes de carga para la electromovilidad (EVSE) | |
| Ejecución | Cable de carga AC |
| con conector de carga para vehículos y extremo del cable abierto | |
| Componentes | Sin capuchón |
| con opción de bloqueo para candado | |
| Logotipo colocado | Logotipo de PHOENIX CONTACT |
| Modo de carga | Modo 3, caso C |
| Estándar de carga | Tipo 1 |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación | 480 Ω (Palanca accionada) |
| 150 Ω (Palanca no accionada) | |
| Tipo de corriente de carga | AC monofásica |
| Potencia de carga | 7,5 kW |
| Corriente de carga | 30 A |
| Contacto de potencia | |
| Número | 3 (L1, N, PE) |
| Tensión nominal | 250 V AC |
| Corriente asignada | 30 A |
| Contacto de aviso | |
| Número | 2 (CP, CS) |
| Tensión nominal | 30 V AC |
| Corriente asignada | 2 A |
| Sección de conductor AWG | (Convertido según IEC) |
| Conector de carga para vehículos | |
| Anchura | 58 mm |
| Altura | 151,1 mm |
| Profundidad | 236,1 mm |
| Color (Carcasa) | negro (9005) |
| Color (Zona de agarre) | negro (9005) |
| Color (Elemento de accionamiento) | gris plata (7001) |
| Color (Cara enchufable) | negro (9005) |
| Color (Capuchón) | negro (9005) |
| Color (Cables) | negro (9005) |
| Material (Conector de carga para vehículos) | Plástico |
| Material (Cubierta exterior de cable) | TPE-U |
| Material (Superficie contactos) | Plata |
| Longitud del cable | 15,5 m |
| Certificaciones de cables | PSE |
| Peso del cable | máx. 420 kg/km |
| Tipo de cable | recto |
| Estructura de cable | 3 x 6,0 mm² + 1 x 0,75 mm² |
| Diámetro exterior del cable | 16,3 mm |
| Longitud a desaislar de la envoltura | 60 mm ±15 mm |
| Resistencia de la línea | ≤ 0,00317 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Datos mecánicos | |
| Ciclos de enchufe | > 10000 |
| Fuerza de inserción | < 75 N |
| Fuerza de separación | < 75 N |
| Condiciones ambientales | |
| Índice de protección (Entrada de carga para vehículos) | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| Índice de protección (Capuchón) | IP54 |
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | 5000 m (sobre el nivel del mar) |
| Normas | |
| Normas/especificaciones | IEC 62196-2 |
| SAE J1772 | |
| PSE | |
| Característica | Valor |
|---|---|
| Tipo de corriente (EF000143) | CA 1 fase |
| Número de conductores de comunicación (EF009317) | 2 |
| Ejecución lado del vehículo (EF009318) | Tipo 1 |
| Ejecución lado red eléctrica (EF009319) | Extremo libre |
| Con Incable Control Box (ICCB) (EF009320) | No |
| Modo de carga (EF009321) | Modo 3 |
| Intensidad nominal (EF000001) | 30 A |
| Voltaje nominal (EF000002) | 250 V |
| Con sensor de temperatura (EF006034) | No |
| Longitud de cable (EF000536) | 15.5 m |
| Tipo de cable (EF000081) | Recto |
| Material de los contactos (EF004019) | Otros |
| Tratamiento superficial de los contactos (EF002558) | Otros |
