Visualizza ingrandito

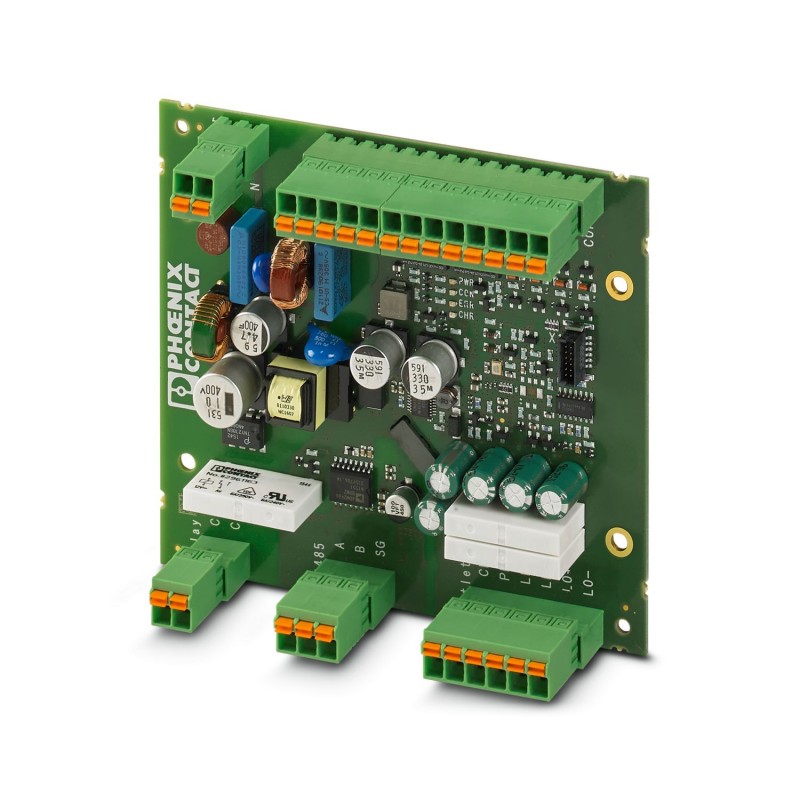

EV-CC-AC1-M3-CBC-SER-PCB-MSTB 1627353 PHOENIX CONTACT Controllo dei carichi AC
EV-CC-AC1-M3-CBC-SER-PCB-MSTB
1627353
PHOENIX_CONTACT
Controllo dei carichi AC
connettori industriali e speciali > Controller di ricarica E-Mobility
E-Mobility
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1627353 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | XWBBAA - |
| Pagina catalogo | Pagina 765 (C_2_2017) |
| GTIN | 4055626342986 |
| Peso per pezzo (confezione esclusa) | 130,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Definizione prodotto
| Tipo di prodotto | Controllo di carica AC per applicazioni private e commerciali (UE/CN) |
|---|---|
| Esecuzione | sotto forma di circuito stampato non verniciato |
| Norme/Disposizioni | IEC 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Modalità di carica | Mode 3, Case B + C |
| Nota sul tipo di connessione | con collegamento MSTB |
| Numero dei punti di ricarica supportati | 1 |
| Disinnesto del blocco in caso di caduta di alimentazione | Funzione di disinnesco integrata dell'attuatore di blocco per separare il connettore e la presa di ricarica dell'infrastruttura |
| Conformità | CE conforme |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -35 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 30 % ... 95 % |
| Grado di protezione | IP00 |
Ingressi
| Numero degli ingressi digitali | 5 |
|---|---|
| Frequenza | 50 Hz ... 60 Hz |
| Assorbimento di potenza nominale | < 0,5 W (a vuoto) |
| Corrente nominale IN | ≤ 1 mA |
| Tensione d'ingresso nominale UN | 12 V |
| Range tensione d'ingresso U1 | 0 V ... 3 V (Off) |
| Range tensione d'ingresso U2 | 9 V ... 15 V (On) |
Uscite di commutazione
| Controllo relè di carica | Relè uscita C1,2 |
|---|---|
| Potere di interruzione minimo | 1500 VA |
| Max. tensione commutabile | 250 V AC (Alimentazione esterna) |
| Max. corrente d'inserzione | 6 A |
| Controllo attuatore di bloccaggio | Relè uscita LO+/- |
| Potere di interruzione minimo | 24 VA |
| Max. tensione commutabile | 12 V (Alimentazione interna) |
| Max. corrente d'inserzione | 2 A |
Uscite digitali
| Controllo di altre funzioni | 4 uscite digitali |
|---|---|
| Tecnica di connessione | Connessione Push-in |
| Tensione in uscita massima | 30 V |
| Corrente di uscita massima | 0,5 A (Corrente cumulativa per tutte le uscite; alimentazione interna) |
| 0,6 A (per uscita; alimentazione esterna) |
Interfacce dati RS-485
| Numero di interfacce | 1 |
|---|---|
| Sistema bus | RS-485 |
| Collegamento | Morsetti a molla estraibile |
| Velocità di trasmissione | 9,6 kBit/s (Standard) |
| 9,6 kBit/s ... 19,2 kBit/s (configurabili) | |
| Controllo del flusso dati/protocollo | Modbus/RTU (Slave) |
Dati di collegamento
| Collegamento | Morsetti a molla estraibile |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
Alimentazione delle apparecchiature
| Tensione di alimentazione | 230 V |
|---|---|
| Range tensione di alimentazione | 100 V AC ... 240 V AC (Campo di tensioni nominali) |
| Max. corrente assorbita | 40 mA |
| Assorbimento di potenza nominale | < 1 W (a vuoto) |
| Frequenza | 50 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY IT.pdf | 5 Mbytes |
|
