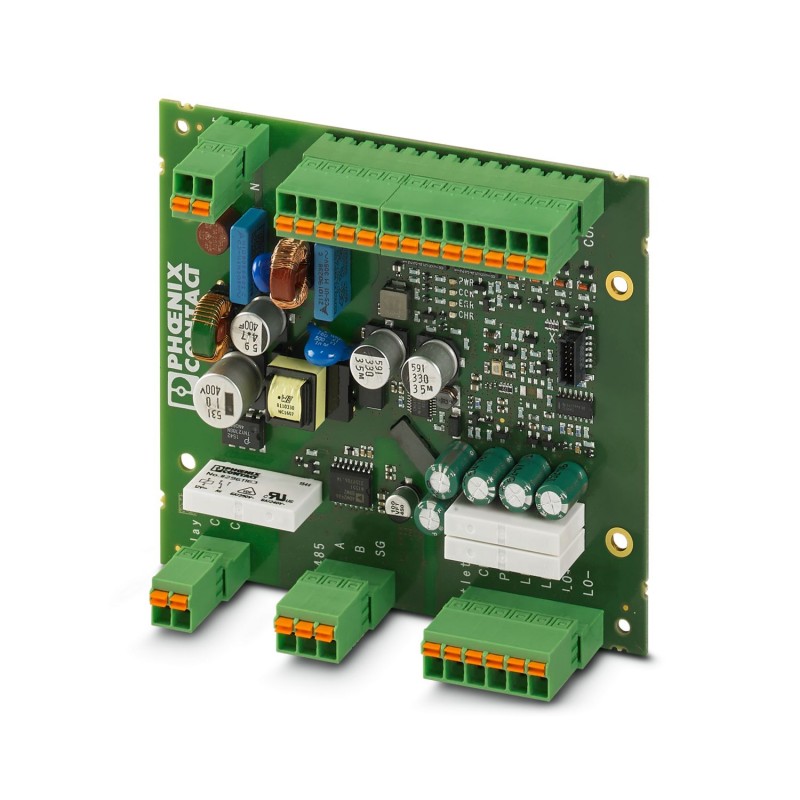

EV-CC-AC1-M3-CBC-SER-PCB-MSTB 1627353 PHOENIX CONTACT Automate de charge AC
EV-CC-AC1-M3-CBC-SER-PCB-MSTB
1627353
PHOENIX_CONTACT
Automate de charge AC
Le système de contrôle de charge EV-CC-AC1-M3-CBC-SER-PCB-MSTB en tant que circuit imprimé pour la recharge de véhicules électriques selon la norme CEI 61851-1, mode 3, cas B (sortie femelle) ou C (connecteur de charge de véhicule). Connexion par connecteur pour carte de circuit imprimé dans la bande de base.
Prises de courant industrielles et spéciales > Commande de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1627353 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 765 (C-2-2017) |
| GTIN | 4055626342986 |
| Poids par pièce (hors emballage) | 0,130 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Définition du produit
| Type de produit | Commande de charge AC pour les applications privées et commerciales (EU/CN) |
|---|---|
| Version | en tant que circuit imprimé non peint |
| Normes/Prescriptions | CEI 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Mode charge | Mode 3, cas B + C |
| Remarque concernant la connectique | avec raccordement MSTB |
| Nombre de points de charge pris en charge | 1 |
| Autorisation de verrouillage en cas de panne de courant | Fonction d'autorisation intégrée de l'actionneur de verrouillage permettant l'isolation des connecteurs de charge d'infrastructure et de la prise de charge d'infrastructure |
| Conformité | Conformité CE |
Conditions d'environnement
| Température ambiante (fonctionnement) | -35 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 30 % ... 95 % |
| Indice de protection | IP00 |
Entrées
| Nombre d'entrées TOR | 5 |
|---|---|
| Plage de fréquence | 50 Hz ... 60 Hz |
| Consommation nominale | < 0,5 W (marche à vide) |
| Intensité nominale IN | ≤ 1 mA |
| Tension nominale d'entrée UN | 12 V |
| Plage de tension d'entrée U1 | 0 V ... 3 V (Eteinte) |
| Plage de tension d'entrée U2 | 9 V ... 15 V (Allumée) |
Sorties de couplage
| Commande du contacteur de charge | Sortie relais C1,2 |
|---|---|
| Puissance de commutation minimale | 1500 VA |
| Tension de commutation maximale | 250 V AC (Alimentation externe) |
| Courant de commutation maximal | 6 A |
| Commande de l'actionneur de verrouillage | Sortie relais LO+/- |
| Puissance de commutation minimale | 24 VA |
| Tension de commutation maximale | 12 V (Alimentation externe) |
| Courant de commutation maximal | 2 A |
Sorties TOR
| Commande de fonctions supplémentaires | 4 sorties numériques |
|---|---|
| Technique de raccordement | Raccordement Push-in |
| Tension de sortie maximale | 30 V |
| Intensité de sortie maximale | 0,5 A (Courant de somme pour toutes les sorties, alimentation interne) |
| 0,6 A (par sortie ; alimentation externe) |
Interfaces de données RS-485
| Nombre d'interfaces | 1 |
|---|---|
| Système de bus | RS-485 |
| Type de raccordement | Blocs de jonction à ressort enfichables |
| Taux de transmission | 9,6 kbit/s (Standard) |
| 9,6 kbit/s ... 19,2 kbit/s (réglable) | |
| Contrôle du flux de données / protocoles | Modbus/RTU (esclave) |
Caractéristiques de raccordement
| Type de raccordement | Blocs de jonction à ressort enfichables |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
Alimentation des modules
| Tension d'alimentation | 230 V |
|---|---|
| Plage de tension d'alimentation | 100 V AC ... 240 V AC (Plage de tension nominale) |
| Courant max. absorbé | 40 mA |
| Consommation nominale | < 1 W (marche à vide) |
| Plage de fréquence | 50 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
