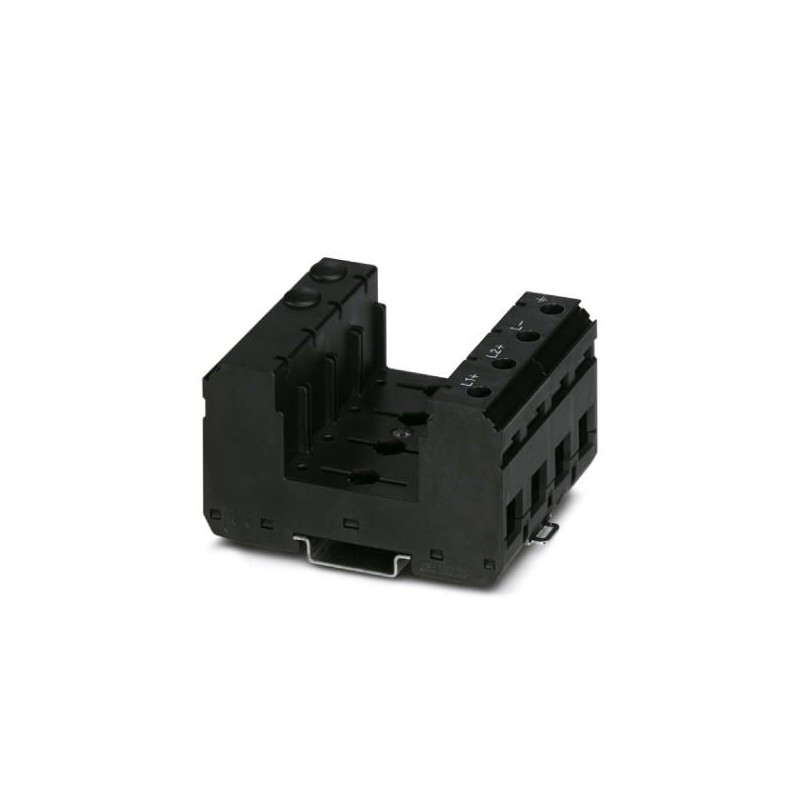

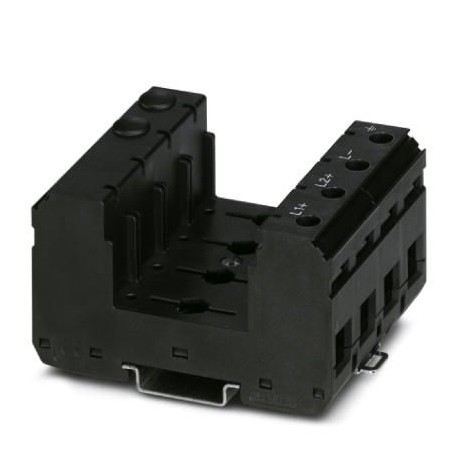

VAL-MS 3+V-BE 2905859 PHOENIX CONTACT Elemento base protezione contro le sovratensioni
VAL-MS 3+V-BE
2905859
PHOENIX_CONTACT
32
Elemento base protezione contro le sovratensioni
Elemento base per scaricatore di sovratensione, per sistemi isolati di tensione CC 1000 V CC, per montaggio su guida, elemento base senza contatto a 4 poli di indicazione remota, per proteggere due stringhe/inseguitori MPP paralleli.
messa a terra, protezione da fulmini e sovratensioni > Accessori per sistemi di alimentazione di protezione contro le sovratensioni
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2905859 |
|---|---|
| Pezzi/conf. | 32 PZ |
| Sales key | CL1231 - |
| Quantità di ordinazione minima | 32 PZ |
| Pagina catalogo | Pagina 59 (C_6_2015) |
| GTIN | 4055626002804 |
| Peso per pezzo (confezione esclusa) | 222,000 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 89,8 mm |
|---|---|
| Larghezza | 71,2 mm |
| Profondità | 51,5 mm (Con guida DIN da 7,5 mm) |
| Unità del passo | 4 TE |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 3000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | PV T1 |
|---|---|
| PV T2 | |
| Tipo EN | T2 |
| Comportamento in caso di guasto | OCM (Solo in combinazione con VAL-MS...DC-PV-ST) |
| Configurazione di collegamento | Configurazione a Y |
| Luogo di installazione | Vano interno |
| Accessibilità | Accessibile |
| Luogo di montaggio del dispositivo di separazione | Interno |
| Dispositivi di protezione | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PBT |
| Grado d'inquinamento | 2 |
| Distanza tra parti attive e con messa a terra | 8 mm |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Elemento base, montaggio su guida DIN |
| N. poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
Altre descrizioni
| Nota | Il dispositivo è previsto per il montaggio in una custodia con protezione da contatto. Assicurare una distanza di almeno 8 mm sui lati e nell'area di connessione tra componenti attivi e con messa a terra. |
|---|
Circuito di protezione lato tensione continua (DC)
| Massima tensione permanente UCPV | 1170 V DC |
|---|---|
| Corrente di carico nom. IL | 80 A |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905859-VAL-MS 3+V-BE | 109 Kbytes |
|
