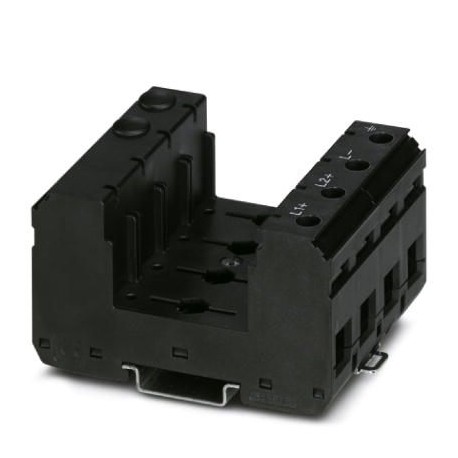

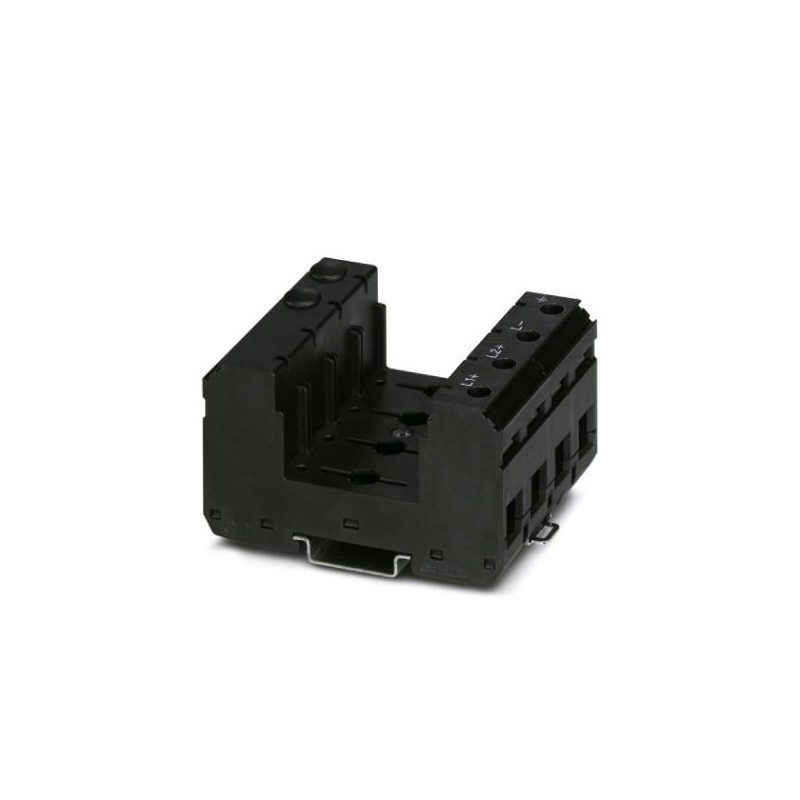

VAL-MS 3+V-BE 2905859 PHOENIX CONTACT Base da proteção contra surtos
VAL-MS 3+V-BE
2905859
PHOENIX_CONTACT
32
Base da proteção contra surtos
Elemento de base para pára-raios, para sistemas isolados de tensão CC 1000 V DC, para montagem em trilho, elemento de base sem contato de 4 pólos de indicação remota, para proteger duas strings/rastreadores MPP paralelos.
Aterramento, proteção contra raios e sobretensões > Acessórios para a engenharia de energia-proteção contra sobretensões
Trabtech (TT)
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2905859 |
|---|---|
| Quantidade de embalagem (VPE) | 32 Unid |
| Quantidade mínima de pedido | 32 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 59 (C-6-2015) |
| GTIN | 4055626002804 |
| Peso por unidade (exclusive embalagem) | 222,000 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Medidas
| Altura | 89,8 mm |
|---|---|
| Largura | 71,2 mm |
| Profundidade | 51,5 mm (incl. trilho de fixação de 7,5 mm) |
| Unidade de divisão | 4 TE |
Condições ambiente
| Grau de proteção | IP20 (só com utilização de todos os terminais) |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
| Altitude | ≤ 3000 m (amsl (acima do nível do mar)) |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
| Impactos (Operação) | 25g (Semi-seno / 11 ms / 3x X, Y, Z) |
| Vibração (funcionamento) | 5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Geral
| Tipo de proteção de acordo com IEC | PV T1 |
|---|---|
| PV T2 | |
| Tipos EN | T2 |
| Comportamento de falha SPD | OCM (Apenas em combinação com VAL-MS...DC-PV-ST) |
| Configuração de conexão | Configuração Y |
| Local de montagem | Interior |
| Acessibilidade | Acessível |
| Local de montagem do dispositivo de separação | Interno |
| Circuitos de proteção | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Tipo de montagem | Trilho de fixação: 35 mm |
| Cor | preto RAL 9005 |
| Material caixa | PBT |
| Grau de impurezas | 2 |
| Distância a peças ativar e aterradas | 8 mm |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Formato | Elemento de base, montagem em trilho de fixação |
| Número de pólos | 2 |
| Sinalização de proteção contra surtos com defeito | nenhuma |
Outras descrições
| Nota | O equipamento foi concebido para a montagem à prove de contato com a mão, dentro de uma caixa. Manter entre partes ativas e aterradas uma distância lateral e na área de contato de no mínimo 8 mm. |
|---|
Circuito de proteção do lado de tensão contínua (DC)
| Máxima tensão contínua UCPV | 1170 V DC |
|---|---|
| Corrente de carga nominal IL | 80 A |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Rosca | M5 |
| Torque de aperto | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Comprimento de isolamento | 16 mm |
| Bitola do condutor, flexível | 1,5 mm² ... 25 mm² |
| Bitola do condutor, fixa | 1,5 mm² ... 35 mm² |
| Bitola do condutor AWG | 15 ... 2 |
| Tipo de conexão | Terminal elétrico formato forquilha |
| Bitola do condutor, flexível | 1,5 mm² ... 16 mm² |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2905859-VAL-MS 3+V-BE | 109 Kbytes |
|
