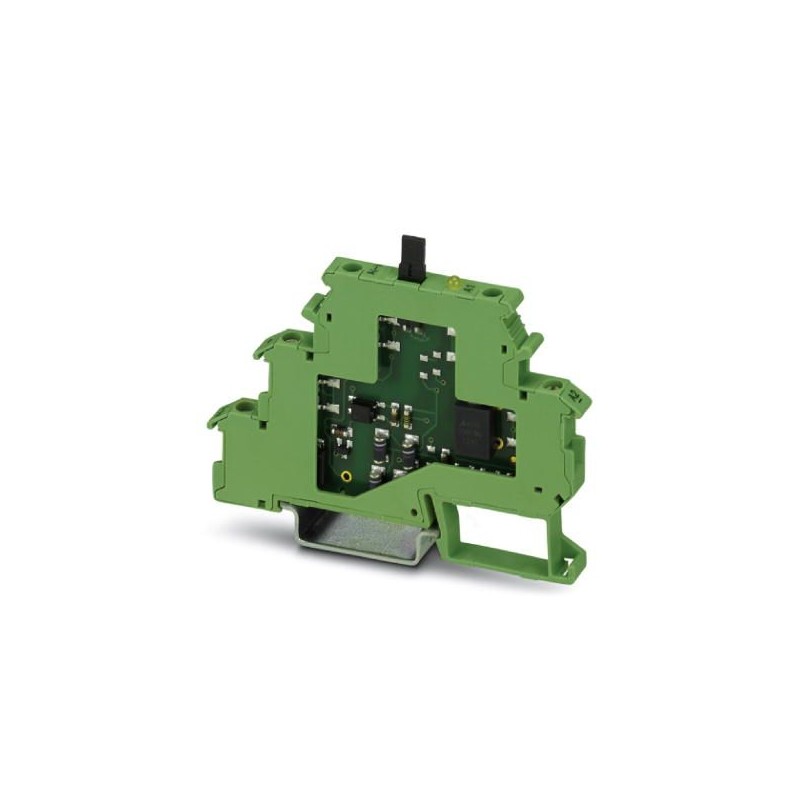

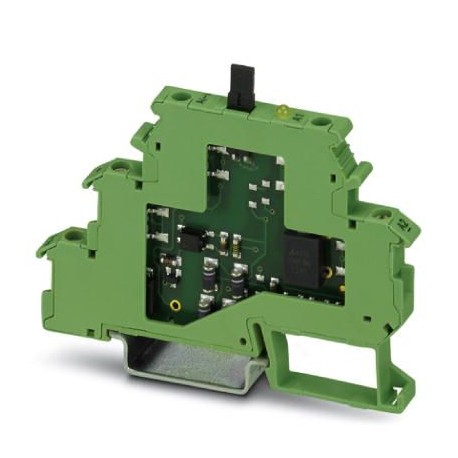

DEK-OE-125DC/ 48DC/100/T 2940294 PHOENIX CONTACT Modulo relè a stato solido
DEK-OE-125DC/ 48DC/100/T
2940294
PHOENIX_CONTACT
Modulo relè a stato solido
Morsetto relè a stato solido di ingresso, ingresso: 125 V DC, uscita: 3 - 48 V DC/100 mA, con connettore di interrupt in uscita, larghezza morsetto 6,2 mm
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2940294 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK61D1 - |
| Pagina catalogo | Pagina 71 (IF_2002) |
| GTIN | 4017918079994 |
| Peso per pezzo (confezione esclusa) | 21,500 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 125 V DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
| Range tensione d'ingresso | 112,5 V DC ... 137,5 V DC |
| Soglia di commutazione segnale "0" tensione | ≤ 50 V |
| Soglia di commutazione segnale "1" tensione | ≥ 100 V |
| Corrente d'ingresso tipica con UN | 3 mA |
| Tempo di accensione tipico | 40 µs (Ritardo) |
| Tempo di disinserzione tipico | 40 µs (Ritardo) |
| Segnalazione stato | LED giallo |
| Nome protezione | Prot. contro inversione polarità |
| Circuito/componente di protezione | Ponte raddrizzatore |
| Frequenza di trasmissione | 30 Hz |
Dati d'uscita
| Range tensione d'uscita | 3 V DC ... 48 V DC |
|---|---|
| Corrente di carico permanente | 100 mA |
| Caduta di tensione alla max. corrente limite permanente | ≤ 0,9 V |
| Collegamento d'uscita | 2 conduttori senza massa |
| Nome protezione | Prot. contro inversione polarità |
| Prot. contro le sovratensioni | |
| Circuito/componente di protezione | Diodo contro inv. polarità |
Dati di collegamento del lato di ingresso
| Denominazione collegamento | Lato di ingresso |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm |
Dati di collegamento del lato di uscita
| Denominazione collegamento | Lato di uscita |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm |
Generalità
| Nota | La custodia è aperta su un lato. Il coperchio adatto è D-DEK 1,5 GN (2716949). |
|---|---|
| Tipo di nota | Nota per l'utilizzo |
| Nota | Uso dei ponticelli EB 80-DIK... nei morsetti DEK: data la possibile dilatazione (limitata) della custodia DEK dovuta all’assorbimento dell’umidità dell’aria circostante e a un gioco di tolleranza sfavorevole tra un ampio numero di morsetti DEK e il ponticello EB 80-DIK, se si usano ponticelli EB 80-DIK, è consigliabile separarli ogni 10-12 morsetti DEK e inserire invece un ponticello a filo verso il morsetto DEK successivo. |
| Tensione di prova ingresso/uscita | 2,5 kV AC |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Funzionamento | 100 % ED |
| Norme/Disposizioni | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Normative e prescrizioni
| Norme/Disposizioni | IEC 60664 |
|---|---|
| IEC 60664A | |
| DIN VDE 0110 | |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
