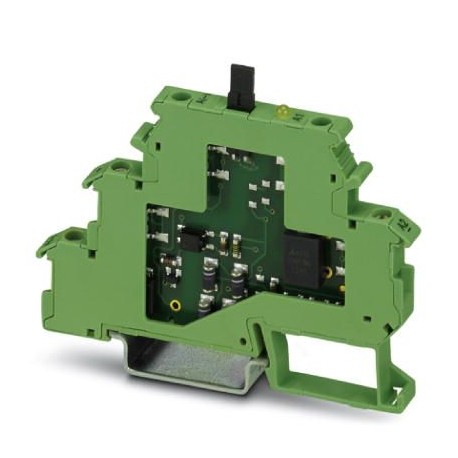

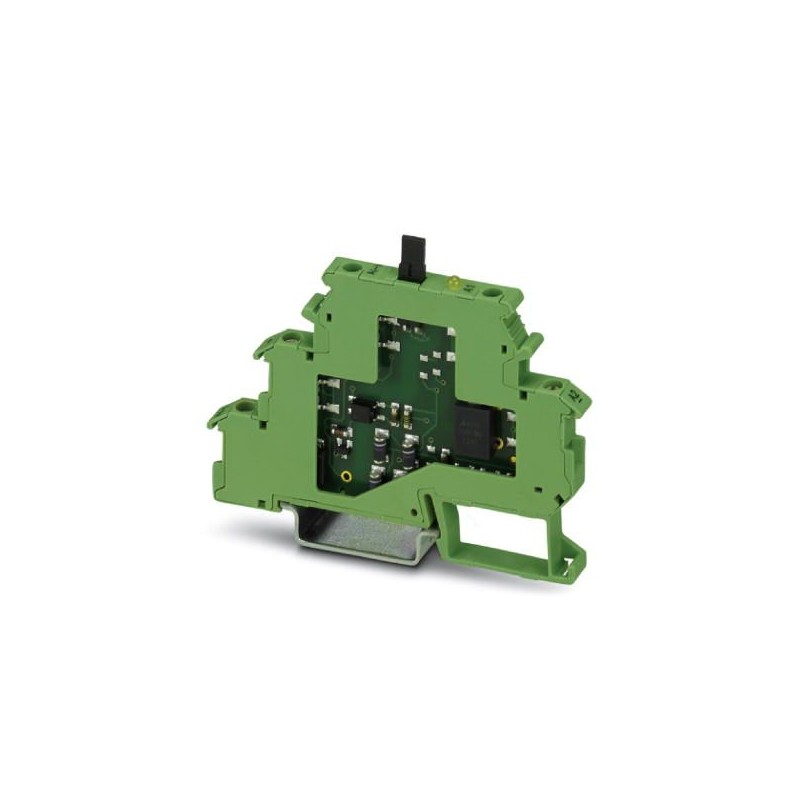

DEK-OE-125DC/ 48DC/100/T 2940294 PHOENIX CONTACT Solid-State-Relaisklemme
DEK-OE-125DC/ 48DC/100/T
2940294
PHOENIX_CONTACT
Solid-State-Relaisklemme
Eingang Halbleiterrelaisklemme, Eingang: 125 V DC, Ausgang: 3 - 48 V DC/100 mA, mit Interruptstecker am Ausgang, Anschlussbreite 6,2 mm
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2940294 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 71 (IF-2002) |
| GTIN | 4017918079994 |
| Gewicht pro Stück (exklusive Verpackung) | 21,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 21,500 g |
| Zolltarifnummer | 85364900 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 125 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,9 ... 1,1 |
| Eingangsspannungsbereich | 112,5 V DC ... 137,5 V DC |
| Schaltschwelle "0"-Signal Spannung | ≤ 50 V |
| Schaltschwelle "1"-Signal Spannung | ≥ 100 V |
| Typischer Eingangsstrom bei UN | 3 mA |
| Einschaltzeit typisch | 40 µs (Verzögerung) |
| Ausschaltzeit typisch | 40 µs (Verzögerung) |
| Statusanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Schutzschaltung/-Bauteil | Brückengleichrichter |
| Übertragungsfrequenz | 30 Hz |
Ausgangsdaten
| Ausgangsspannungsbereich | 3 V DC ... 48 V DC |
|---|---|
| Grenzdauerstrom | 100 mA |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 0,9 V |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm |
Allgemein
| Hinweis | Das Gehäuse ist einseitig offen. Der passende Deckel ist D-DEK 1,5 GN (2716949). |
|---|---|
| Art des Hinweises | Hinweis zur Anwendung |
| Hinweis | Verwendung von Brücken EB 80-DIK... in den DEK-Klemmen: Aufgrund möglicher (geringer) Ausdehnung des DEK-Gehäuses durch Feuchtigkeitsaufnahme aus der umgebenden Luft sowie einem ungünstigem Toleranzspiel zwischen einer größeren Anzahl von DEK-Klemmen und der EB 80-DIK...-Brücke wird empfohlen, bei Verwendung der Brücken EB 80-DIK... diese nach etwa 10 bis 12 DEK-Klemmen zu trennen und an der Stelle eine Drahtbrücke zur jeweils nächsten DEK-Klemme einzusetzen. |
| Prüfspannung Eingang/Ausgang | 2,5 kV AC |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Normen/Bestimmungen | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| IEC 60664A | |
| DIN VDE 0110 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
