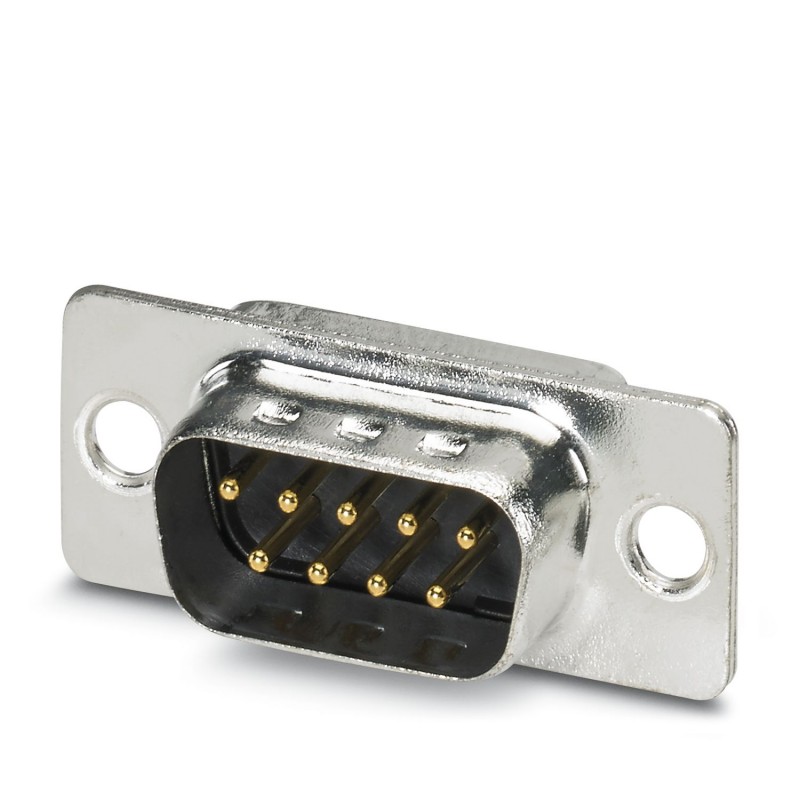

VS-09-ST-DSUB-EG 1688793 PHOENIX CONTACT Inserto contatti
VS-09-ST-DSUB-EG
1688793
PHOENIX_CONTACT
100
Inserto contatti
Inserto portacontatti D-SUB, avvolgimento 1, con 9 contatti di segnale, tipo a contatto maschio, con coppa a saldare, diritto, foro da 3 mm, per telaio da incasso e custodia sopraelevata VS-09-...
Inserto a contatto D-SUB, dimensione della cassa 1, con nove contatti di segnale, tipo perno di contatto, con saldatura, dritto, fissabile con foro da 3 mm, per il telaio di montaggio del pannello e la manica VS-09-...
materiale d’installazione per reti di comunicazione dnt/fnt > Connettore cannon D-sub
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1688793 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | ABNADA - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 210 (C_2_2013) |
| GTIN | 4017918822927 |
| Peso per pezzo (confezione esclusa) | 5,460 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dati meccanici
| N. poli | 9 |
|---|---|
| Piano d'inserimento | D-SUB 9 |
| Cicli di manovra | ≥ 50 |
| Collegamento | A saldare a mano |
| Sezione di collegamento | 0,5 mm² |
| Sezione di collegamento AWG | 20 |
| Forza d'inserzione per ogni contatto segnale | ≤ 3,40 N |
| Tipo di montaggio | Foro |
| Tipo | 09 |
| Misura custodia | 1 |
Dati materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale custodia | Acciaio, stagnato |
| Materiale inserto portacontatti | PBT-GF |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Dorato su nickel |
Dati elettrici
| N. poli | 9 |
|---|---|
| Corrente di dimensionamento | 5 A (a 20 °C) |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Tensione di dimensionamento (III/3) | 125 V |
| Tensione di prova | 1200 V |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 0 |
| inserto di contatti senza contatti (EF007324) | Sì |
| numero di poli (EF001391) | 9 |
| corrente nominale In (EF008250) | 5 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -55 °C |
| tensione nominale (EF000228) | 125 V |
| tensione impulsiva nominale (EF002993) | 1 kV |
| categoria di sovratensione (EF006785) | III |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| materiale del rivestimento di contatto (EF004020) | oro |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del contatto (EF007544) | rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 50 |
| larghezza (EF000008) | 14.4 mm |
| altezza (EF000040) | 31.19 mm |
| profondità (EF000049) | 12.93 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1688793-VS-09-ST-DSUB-EG | 111 Kbytes |
|
