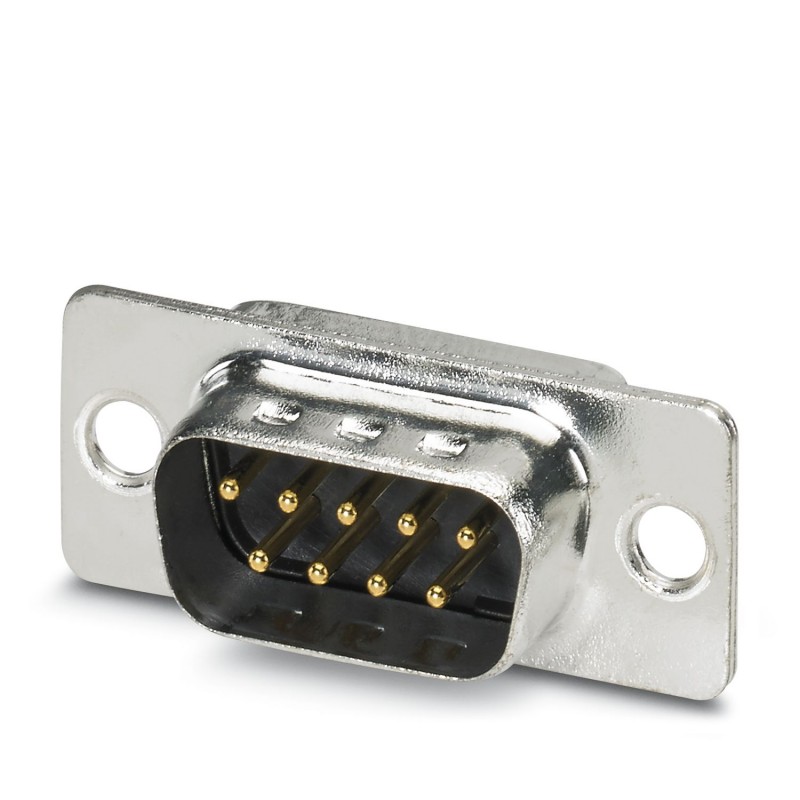

VS-09-ST-DSUB-EG 1688793 PHOENIX CONTACT Inserto de contactos D-SUB, tamaño de envoltura 1, con 9 contactos ..
VS-09-ST-DSUB-EG
1688793
PHOENIX_CONTACT
100
Inserto de contactos D-SUB, tamaño de envoltura 1, con 9 contactos de señal, tipo de conexión del contacto: macho, con copa de soldar, recto, fijación mediante orificio de 3 mm, para marco empotrado y carcasa aérea VS-09-...
Inserto de contacto D-SUB, tamaño de carcasa 1, con nueve contactos de señal, tipo de pasador de contacto, con copa de soldadura, recto, fijación con un agujero de 3 mm, para el marco de montaje del panel y la funda de la manga VS-09-...
Material de instalación de redes de telecomunicación DNT / FNT > Conector D-sub
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1688793 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | ABNADA - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 210 (C_2_2013) |
| EAN | 4017918822927 |
| Peso por unidad (sin incluir el embalaje) | 5,460 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos mecánicos
| Número de polos | 9 |
|---|---|
| Cara de enchufe | SUB D 9 |
| Ciclos de enchufe | ≥ 50 |
| Tipo de conexión | Copa de soldar |
| Sección de conexión | 0,5 mm² |
| Sección de conexión AWG | 20 |
| Esfuerzo al enchufar por contacto de señales | ≤ 3,40 N |
| Tipo de montaje | Taladro |
| Construcción | 09 |
| Tamaño de carcasa | 1 |
Datos del material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material carcasa | Acero, estañado |
| Material soporte de contactos | PBT-GF |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Dorado duro sobre níquel |
Datos eléctricos
| Número de polos | 9 |
|---|---|
| Corriente asignada | 5 A (a 20 °C) |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Tensión de dimensionamiento (III/3) | 125 V |
| Tensión de prueba | 1200 V |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440217
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 0 |
| Inserto de contactos sin contactos (EF007324) | Sí |
| Número de polos (EF001391) | 9 |
| Corriente nominal In (EF008250) | 5 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -55 °C |
| Tensión nominal (EF000228) | 125 V |
| Picos de tensión nominal (EF002993) | 1 kV |
| Categoría de sobretensión (EF006785) | III |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material del inserto de contacto (EF008521) | Otros |
| Material del contacto (EF007544) | Cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 50 |
| Anchura (EF000008) | 14.4 mm |
| Altura (EF000040) | 31.19 mm |
| Profundidad (EF000049) | 12.93 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1688793-VS-09-ST-DSUB-EG | 111 Kbytes |
|
