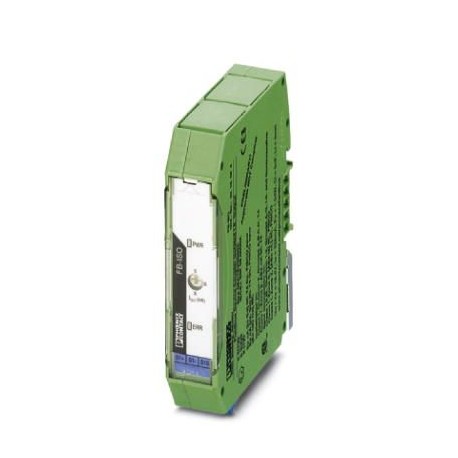

FB-ISO 2316064 PHOENIX CONTACT Accoppiatore
FB-ISO
2316064
PHOENIX_CONTACT
Accoppiatore
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2316064 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC125 - |
| Pagina catalogo | Pagina 513 (C_6_2017) |
| GTIN | 4046356466141 |
| Peso per pezzo (confezione esclusa) | 132,100 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | US (Stati Uniti) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza formazione di condensa) |
| Grado di protezione | IP20 |
Generalità
| Isolamento galvanico | 500 V AC (tra ingresso e uscita, test di routine) |
|---|---|
| Posizione d'installazione | su guida orizzontale NS 35 secondo EN 60715 |
| Peso netto | 132,1 g |
| Colore | verde |
| Conformità | CE conforme, oltre alla norma EN 61326 |
Alimentazione
| Range tensione di alimentazione | 17 V DC ... 32 V DC (Ingresso lato linea principale) |
|---|---|
| Corrente assorbita tipica | 10 mA |
Interfacce seriali
| Interfaccia 1 | Fieldbus Foundation e Segmento PROFIBUS PA |
|---|---|
| Collegamento | Connessione a vite COMBICON a innesto per qualsiasi presa |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Tensione nominale in uscita | ≥ 10 V (per presa) |
| Corrente d'uscita | 15 mA (per presa, switch a scelta) |
| 25 mA (per presa, switch a scelta) | |
| 35 mA (per presa, switch a scelta) | |
| Corrente di uscita massima | 22 mA (per presa, switch a scelta) |
| 33 mA (per presa, switch a scelta) | |
| 45 mA (per presa, switch a scelta) | |
| Induttanza Li | 10 µH |
Dati tecnici di sicurezza
| Tensione d’ingresso Ui | 32 V |
|---|---|
| Gruppo | IIC |
| Max. capacità esterna Co | 0,36 µF |
| Gruppo | IIB |
| Max. capacità esterna Co | 2,11 µF |
| Gruppo | IIB |
| Max. induttività esterna Lo | 660 µH |
| Gruppo | IIC |
| Max. induttività esterna Lo | 220 µH |
| ATEX | II 3(3) G Ex nA [nL Gc] IIC T4 Gc, FNICO power supply (spur) |
| II 3(1) GD Ex nA [ia Ga Da] IIC T4 Gc, FISCO power supply (spur) | |
| IECEx | Ex nA [nL Gc] IIC T4 Gc, alimentazione di tensione FNICO (linea di derivazione) |
| Ex nA [ia Ga Da] IIC T4 Gc, alimentazione di tensione FISCO (linea di derivazione) | |
| CSA, USA/Canada | Ex nA [ia] IIC T4 |
Normative e prescrizioni
| Tipo di prova | Resistenza alla corrosione secondo ANSI-ISA 71.04-1985 - Grado di severità G3 |
|---|---|
| Norme/Disposizioni | IEC 60529, IEC 61158-2 |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| VI-7-2 categoria C, EMC1 | |
| Isolamento galvanico | 500 V AC (tra ingresso e uscita, test di routine) |
| Urti | 15g, 11 ms |
| Vibrazioni (funzionamento) | 1g, 10 Hz ... 150 Hz |
| Conformità | CE conforme, oltre alla norma EN 61326 |
| Gruppo | IIC |
| IIB | |
| IIB | |
| IIC | |
| ATEX | II 3(3) G Ex nA [nL Gc] IIC T4 Gc, FNICO power supply (spur) |
| II 3(1) GD Ex nA [ia Ga Da] IIC T4 Gc, FISCO power supply (spur) | |
| IECEx | Ex nA [nL Gc] IIC T4 Gc, alimentazione di tensione FNICO (linea di derivazione) |
| Ex nA [ia Ga Da] IIC T4 Gc, alimentazione di tensione FISCO (linea di derivazione) | |
| CSA, USA/Canada | Ex nA [ia] IIC T4 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259200eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2316064-FB-ISO | 118 Kbytes |
|
