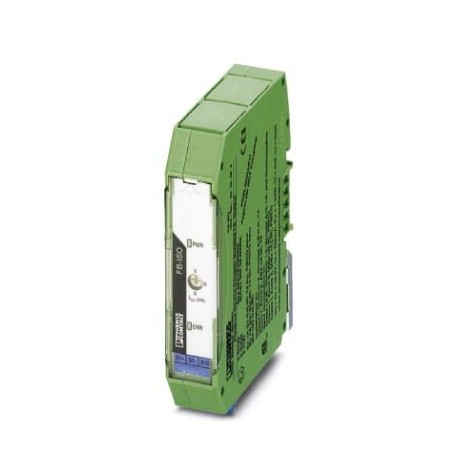

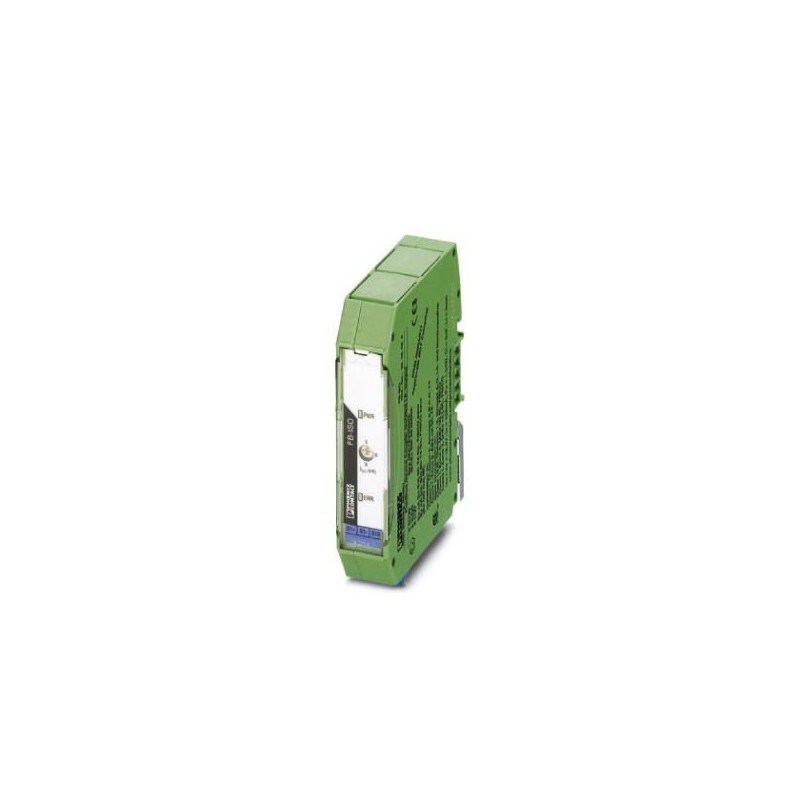

FB-ISO 2316064 PHOENIX CONTACT Coupleurs d'appareils
FB-ISO
2316064
PHOENIX_CONTACT
Coupleurs d'appareils
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2316064 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 513 (C-6-2017) |
| GTIN | 4046356466141 |
| Poids par pièce (hors emballage) | 0,132 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | US (Etats-Unis) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (sans condensation) |
| Indice de protection | IP20 |
Généralités
| Isolation galvanique | 500 V AC (entre l'entrée et la sortie, test de routine) |
|---|---|
| Emplacement pour le montage | sur profilé horizontal NS 35 selon EN 60715 |
| Poids net | 132,1 g |
| Coloris | vert |
| Conformité | Conforme CE, également EN 61326 |
Alimentation
| Plage de tension d'alimentation | 17 V DC ... 32 V DC (Entrée côté ligne principale) |
|---|---|
| Courant absorbé typique | 10 mA |
Interface série
| Interface 1 | Foundation Fieldbus et segment PROFIBUS PA |
|---|---|
| Type de raccordement | Raccordement vissé MINICONNEC enfichable pour chaque dérivation |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Tension nominale de sortie | ≥ 10 V (Par dérivation) |
| Courant de sortie | 15 mA (par dérivation, switch sélectionnable) |
| 25 mA (par dérivation, switch sélectionnable) | |
| 35 mA (par dérivation, switch sélectionnable) | |
| Intensité de sortie maximale | 22 mA (par dérivation, switch sélectionnable) |
| 33 mA (par dérivation, switch sélectionnable) | |
| 45 mA (par dérivation, switch sélectionnable) | |
| Inductance Li | 10 µH |
Données relatives à la sécurité
| Tension d'entrée Ui | 32 V |
|---|---|
| Groupe | IIC |
| Capacité extérieure maximale Co | 0,36 µF |
| Groupe | IIB |
| Capacité extérieure maximale Co | 2,11 µF |
| Groupe | IIB |
| Inductance extérieure maximale Lo | 660 µH |
| Groupe | IIC |
| Inductance extérieure maximale Lo | 220 µH |
| ATEX | II 3(3) G Ex nA [nL Gc] IIC T4 Gc, FNICO power supply (spur) |
| II 3(1) GD Ex nA [ia Ga Da] IIC T4 Gc, FISCO power supply (spur) | |
| IECEx | Ex nA [nL Gc] IIC T4 Gc, alimentation en tension FNICO (câble de dérivation) |
| Ex nA [ia Ga Da] IIC T4 Gc, alimentation en tension FISCO(câble de dérivation) | |
| CSA, États-Unis/Canada | Ex nA [ia] IIC T4 |
Normes et spécifications
| Type de contrôle | Résistance à la corrosion conforme à ANSI-ISA 71.04-1985 - classe G3 |
|---|---|
| Normes/Prescriptions | CEI 60529, CEI 61158-2 |
| NE21 | |
| EN 61326, EN 60068-2-27, EN 60068-2-6 | |
| VI-7-2 catégorie C, EMC1 | |
| Isolation galvanique | 500 V AC (entre l'entrée et la sortie, test de routine) |
| Choc | 15g, 11 ms |
| Vibrations (service) | 1g, 10 Hz ... 150 Hz |
| Conformité | Conforme CE, également EN 61326 |
| Groupe | IIC |
| IIB | |
| IIB | |
| IIC | |
| ATEX | II 3(3) G Ex nA [nL Gc] IIC T4 Gc, FNICO power supply (spur) |
| II 3(1) GD Ex nA [ia Ga Da] IIC T4 Gc, FISCO power supply (spur) | |
| IECEx | Ex nA [nL Gc] IIC T4 Gc, alimentation en tension FNICO (câble de dérivation) |
| Ex nA [ia Ga Da] IIC T4 Gc, alimentation en tension FISCO(câble de dérivation) | |
| CSA, États-Unis/Canada | Ex nA [ia] IIC T4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259200eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
