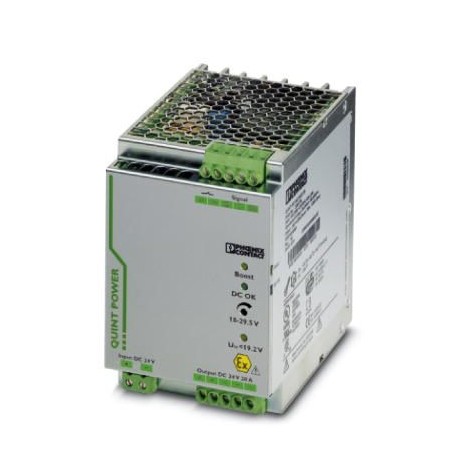

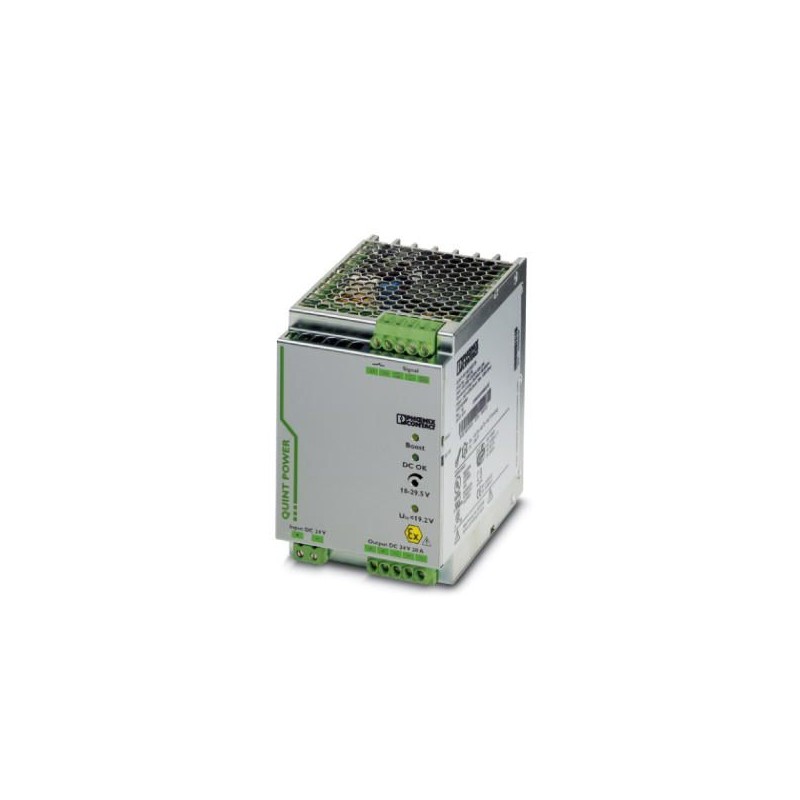

QUINT-PS/24DC/24DC/20/CO
2320568
PHOENIX_CONTACT
1
Converter DC/DC, verniciatura di protezione
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2320568 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CMDQ43 - |
Pagina catalogo | Pagina 255 (C_4_2017) |
GTIN | 4046356693639 |
Peso per pezzo (confezione esclusa) | 1.700,000 g |
Numero tariffa doganale | 85044030 |
Paese di origine | CN (Cina) |
Larghezza | 82 mm |
---|---|
Altezza | 130 mm |
Profondità | 125 mm |
Larghezza per montaggio alternativo | 122 mm |
Altezza per montaggio alternativo | 130 mm |
Profondità per montaggio alternativo | 85 mm |
Grado di protezione | IP20 |
---|---|
Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C derating, 2,5 %/K, avviamento omologato a -40 °C) |
Temperatura ambiente (Startup type tested) | -40 °C |
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Umidità dell'aria massima consentita (funzionamento) | 100 % (a 25 °C, nessuna condensa) |
Classe di climatizzazione | 3K3 (a norma EN 60721) |
Grado d'inquinamento | 2 |
Intervallo tensione in entrata | 24 V DC |
---|---|
Range tensione d'ingresso | 18 V DC ... 32 V DC |
Corrente assorbita (a carico nominale) | 28 A (24 V, IBOOST) |
Impulso corrente di inserzione | tip. 26 A |
Tempo di copertura guasto sulla rete | tip. 10 ms (24 V DC) |
Scelta dei fusibili adatti | 40 A ... 50 A (Caratteristica B, C, D, K) |
Nome protezione | Protezione contro le sovratensioni dei transienti |
Circuito/componente di protezione | Varistore |
Tensione di uscita nominale | 24 V DC ±1 % |
---|---|
Regolazione tensione di uscita (USet) | 18 V DC ... 29,5 V DC (> 24 V DC, potenza costante limitata) |
Corrente nominale di uscita (IN) | 20 A (-25 °C ... 60 °C) |
POWER BOOST (IBoost) | 25 A (-25 °C ... 40 °C costante, UOUT= 24 V DC) |
Selective Fuse Breaking (ISFB) | 120 A (12 ms) |
Derating | 60 °C ... 70 °C (2,5 % / K) |
Collegamento in parallelo | sì, per ridondanza e incremento potenza |
Possibilità di collegamento in serie | sì |
Resistenza alimentazione di ritorno | 35 V DC |
Protezione contro la sovratensione sull'uscita | < 35 V DC |
Carico capacitivo massimo | Illimitato |
Limitazione attiva di corrente | ca. 29 A |
Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
< 2 % (variazione di carico dinamica 10 % ... 90 %) | |
< 0,1 % (variazione tensione in ingresso ±10 %) | |
Ripple residuo | < 20 mVSS |
Carico nominale picchi di commutazione | < 10 mVSS(20 MHz) |
Max. potenza dissipata a vuoto | 2,2 W |
Max. potenza dissipata con carico nominale | 39 W |
Peso netto | 1,7 kg |
---|---|
Efficienza | > 92 % |
Tensione di isolamento ingresso/uscita | 1,5 kV (omologazione) |
1 kV (Collaudo) | |
Classe di protezione | III |
Grado di protezione | IP20 |
MTBF (IEC 61709, SN 29500) | |
> 554000 h (40 °C) | |
Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
Indicazione per il montaggio | affiancabile: PN≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm affiancabile: PN≥50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm |
Collegamento | Connessione a vite |
---|---|
Sezione conduttore rigido min. | 0,5 mm² |
Sezione conduttore rigido max. | 16 mm² |
Sezione conduttore flessibile min. | 0,5 mm² |
Sezione conduttore flessibile max. | 16 mm² |
Sezione conduttore AWG min. | 8 |
Sezione conduttore AWG max. | 6 |
Lunghezza di spelatura | 10 mm |
Filettatura | M3 |
Collegamento | Connessione a vite |
---|---|
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 6 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 4 mm² |
Sezione conduttore AWG min. | 12 |
Sezione conduttore AWG max. | 10 |
Lunghezza di spelatura | 8 mm |
Filettatura | M3 |
Sezione conduttore rigido min. | 0,2 mm² |
---|---|
Sezione conduttore rigido max. | 2,5 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Sezione conduttore AWG min. | 24 |
Sezione conduttore AWG max. | 12 |
Filettatura | M3 |
Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
---|---|
Immunità ai disturbi | EN 61000-6-2:2005 |
Attacco a norma | CUL |
Norme/Disposizioni | EN 61000-4-2 |
Scarica contatti | 4 kV (Grado severità collaudo 2) |
Norme/Disposizioni | EN 61000-4-3 |
Frequenza | 80 MHz ... 1 GHz |
Forza del campo di prova | 10 V/m |
Frequenza | 1,4 GHz ... 2 GHz |
Forza del campo di prova | 3 V/m |
Norme/Disposizioni | EN 61000-4-4 |
Osservazioni | Criterio B |
Norme/Disposizioni | EN 61000-6-3 |
EN 61000-4-6 | |
Frequenza | 0,15 MHz ... 80 MHz |
Tensione | 10 V (Grado severità collaudo 3) |
Sicurezza elettrica a norma | EN 60950-1/VDE 0805 (SELV) |
Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
Riferimento normativo – Bassa tensione di protezione | EN 60950-1 (SELV) |
EN 60204 (PELV) | |
Separazione sicura a norma | DIN VDE 0100-410 |
Omologazione per settore navale | DNV GL (EMC B) |
Omologazioni UL | UL/C-UL Listed UL 508 |
UL/C-UL Recognized UL 60950-1 | |
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 min. | |
Applicazioni ferroviarie | EN 50121-4 |
ATEX | II 3 G Ex ec nC IIC T4 Gc |
TÜV 13 ATEX 090645X | |
IECEx | Ex ec nC IIC T4 Gc |
IECEx TUN 13.0024X |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
