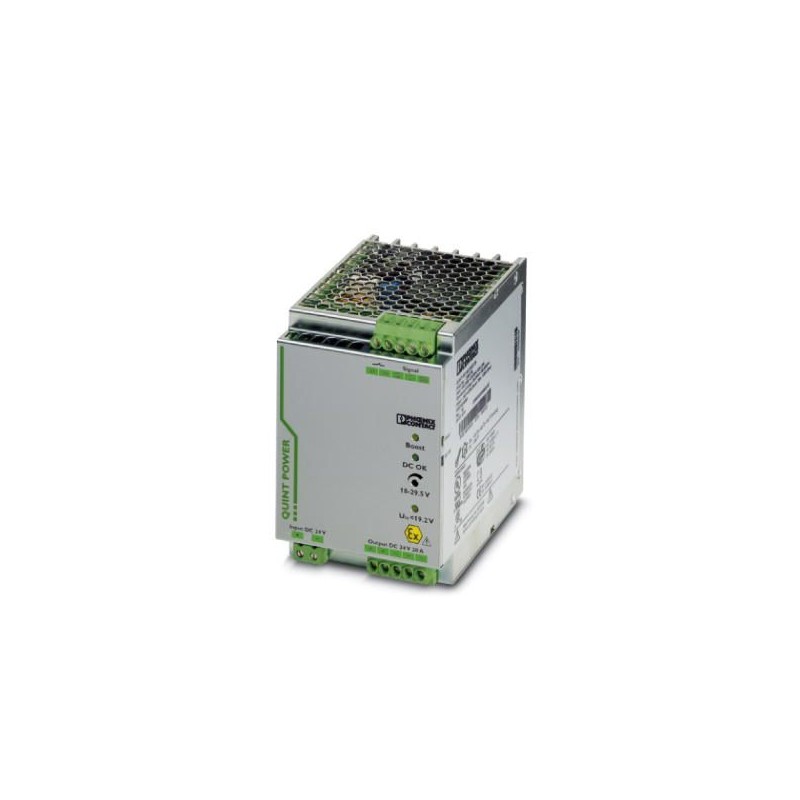

QUINT-PS/24DC/24DC/20/CO 2320568 PHOENIX CONTACT Transformador DC/DC, con pintura de protección
QUINT-PS/24DC/24DC/20/CO
2320568
PHOENIX_CONTACT
Transformador QUINT DC/DC conmutado en primario para montaje sobre carril con tecnología SFB (Selective Fuse Breaking), con pintura de protección, entrada: 24 V DC, salida: 24 V DC/20 A
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2320568 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMDQ43 - |
| Página del catálogo | Página 255 (C_4_2017) |
| EAN | 4046356693639 |
| Peso por unidad (sin incluir el embalaje) | 1.700,000 g |
| Número de tarifa arancelaria | 85044030 |
| País de origen | CN (China) |
Medidas
| Anchura | 82 mm |
|---|---|
| Altura | 130 mm |
| Profundidad | 125 mm |
| Anchura en montaje alternativo | 122 mm |
| Altura en montaje alternativo | 130 mm |
| Profundidad en montaje alternativo | 85 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 60 °C derating, 2,5 %/K, ensayo de tipo: arranque a -40 °C) |
| Temperatura ambiente (modelo testado Start-Up) | -40 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | 100 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
Datos de entrada
| Margen de tensión nominal de entrada | 24 V DC |
|---|---|
| Rango de tensión de entrada | 18 V DC ... 32 V DC |
| Absorción de corriente | 28 A (24 V, IBOOST) |
| Extracorriente de cierre | típ. 26 A |
| Puenteo en fallo de red | típ. 10 ms (24 V DC) |
| Selección de fusibles apropiados | 40 A ... 50 A (Característica B, C, D, K) |
| Denominación de la protección | Protección contra sobretensiones transitorias |
| Circuito de protección/componente de protección | Varistor |
Datos de salida
| Tensión nominal de salida | 24 V DC ±1 % |
|---|---|
| Rango de ajuste de la tensión de salida (Uset) | 18 V DC ... 29,5 V DC (> 24 V DC, limitado por constante de potencia) |
| Corriente nominal de salida (IN) | 20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 25 A (-25 °C ... 40 °C permanentemente, UOUT= 24 V DC) |
| Selective Fuse Breaking (ISFB) | 120 A (12 ms) |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en paralelo | Sí, para redundancia y aumento de potencia |
| Posibilidad de conexión en serie | Sí |
| Resistencia de recirculación | 35 V DC |
| Protección contra sobretensión a la salida | < 35 V DC |
| Carga capacitiva máxima | Ilimitado |
| Limitación de corriente activa | aprox. 29 A |
| Desviación de regulación | < 1 % (cambio de carga estático 10 % ... 90 %) |
| < 2 % (cambio de carga dinámico 10 % ... 90 %) | |
| < 0,1 % (cambio de tensión de entrada ±10 %) | |
| Ondulación residual | < 20 mVPP |
| Puntas de conexión Carga nominal | < 10 mVPP(20 MHz) |
| Disipación máxima de circuito abierto | 2,2 W |
| Disipación de carga nominal máxima | 39 W |
Generalidades
| Peso neto | 1,7 kg |
|---|---|
| Rendimiento | > 92 % |
| Tensión de aislamiento entrada/salida | 1,5 kV (ensayo de tipo) |
| 1 kV (Ensayo individual) | |
| Clase de protección | III |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 554000 h (40 °C) | |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: PN≥50 %, horizontal 5 mm, al lado de las partes activas 15 mm, vertical 50 mm alineable: PN≥50 %, horizontal 0 mm, arriba vertical 40 mm, abajo vertical 20 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de cable AWG mín. | 8 |
| Sección de cable AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de cable AWG mín. | 12 |
| Sección de cable AWG máx. | 10 |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Datos de conexión para señalización
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 12 |
| Rosca de tornillo | M3 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 4 kV (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 1,4 GHz ... 2 GHz |
| Intensidad del campo de prueba | 3 V/m |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V (Severidad del ensayo 3) |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Tensión baja de protección | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norma - Separación segura | DIN VDE 0100-410 |
| Homologación para la construcción naval | DNV GL (EMC B) |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 mín. | |
| Aplicaciones para trenes | EN 50121-4 |
| ATEX | II 3 G Ex ec nC IIC T4 Gc |
| TÜV 13 ATEX 090645X | |
| IECEx | Ex ec nC IIC T4 Gc |
| IECEx TUN 13.0024X |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027242213eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210901eCl@ss 8.027210901eCl@ss 9.027210901
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2320568-QUINT-PS/24DC/24DC/20/CO | 137 Kbytes |
|
