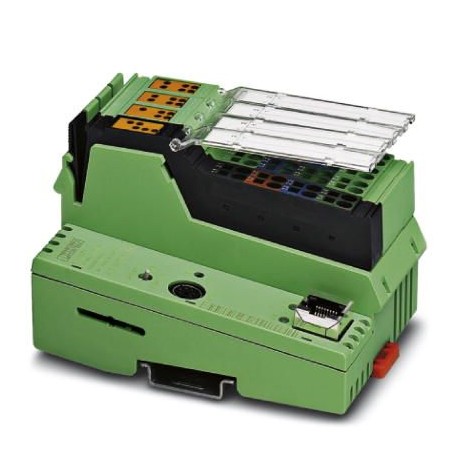

ILC 151 ETH 2700974 PHOENIX CONTACT Controllore
ILC 151 ETH
2700974
PHOENIX_CONTACT
Controllore
Il controllore Inline offre la possibilità di comunicare tramite PROFINET e Modbus/TCP. La programmazione avviene con PC Worx Express o PC Worx (IEC 61131-3).
sistemi di controllo industriali (PLC) > CPU per impianti
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2700974 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DRAAAA - |
| Pagina catalogo | Pagina 81 (C_6_2017) |
| GTIN | 4046356665506 |
| Peso per pezzo (confezione esclusa) | 350,000 g |
| Numero tariffa doganale | 85371091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Urti | 25g, criterio 1, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 5g |
Sistema di controllo
| Utensili Engieering | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Linguaggi di programmazione supportati | Programmazione a norma IEC 61131-3 |
| Tool di diagnostica | DIAG+ |
| Tool di configurazione | Config+ a partire dalla versione 1.01 |
Sistema IEC 61131
| Utensili Engieering | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Memoria programmi | 256 kByte |
| Memoria dati | 256 kByte |
| Memoria dati ritentivi | 8 kByte (NVRAM) |
| Numero task di controllo | 8 |
| Clock in tempo reale | sì |
Funzione bus di campo
| Numero dati di processo | max. 4096 Bit (INTERBUS) |
|---|---|
| max. 16384 Bit (Client Modbus/TCP interno) | |
| Numero di utilizzatori supportati | max. 128 |
| Numero di utilizzatori bus locale collegabili | max. 63 (Osservare l’assorbimento di corrente) |
| numero delle stazioni con canale parametri | max. 16 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | max. 3 |
Interfaccia dati
| Interfaccia | Ethernet 10Base-T/100Base-TX |
|---|---|
| Numero | 1 |
| Collegamento | Connettore femmina RJ45 |
| Velocità di trasmissione | 10/100 MBit/s |
| Interfaccia | Bus locale INTERBUS (master) |
| Numero | 1 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBaud / 2 MBaud (commutabile) |
| Interfaccia | Parametrizzazione/Gestione/Diagnostica |
| Numero | 1 |
| Collegamento | Connettore femmina MINI-DIN a 6 poli (PS/2) |
| Velocità di trasmissione | max. 115,2 kBit/s |
Ingressi/Uscite diretti
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Numero ingressi | 8 |
| Collegamento | Ripartitore di potenziale Inline |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Descrizione dell'ingresso | EN 61131-2 tipo 1 NPN/PNP |
| Denominazione uscita | Uscite digitali |
| Numero uscite | 4 |
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Corrente massima d'uscita per canale | 500 mA |
Alimentazione
| Corrente assorbita tipica | 210 mA |
|---|---|
| Max. corrente assorbita | 870 mA (Alimentazione logica 370 mA + alimentazione di tensione analogica 500 mA) |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Ripple residuo | ± 5 % |
| Potenza dissipata | max. 5 W |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissioni | Verifica dell’emissione di disturbi a norma EN 61000-6-4 EN 55011 Classe A |
| Immunità ai disturbi Surge | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Sovratensione transitoria (Surge) EN 61000-4-5/IEC 61000-4-5 Criterio B, linee di alimentazione DC: 0,5 kV/0,5 kV (simmetrico/asimmetrico), schermatura cavo del bus di campo 1 kV |
| Immunità ai disturbi Burst | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Transitori veloci (burst) EN 61000-4-4/IEC 61000-4-4 Criterio A, tutte le interfacce 1 kVCriterio B, tutte le interfacce 2 kV |
| Immunità ai disturbi EF | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Campi elettromagnetici EN 61000-4-3/IEC 61000-4-3 Criterio A, intensità di campo: 10 V/m |
| Immunità ai disturbi ESD | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Scariche di elettricità statica (ESD) EN 61000-4-2/IEC 61000-4-2 Criterio B, carica elettrica dei contatti 6 kV, carica d'aria 8 kV |
| Immunità ai disturbi condotti | Verifica dell’immunità ai disturbi a norma EN 61000-6-2 Segnali di disturbo a frequenza indotta EN 61000-4-6/IEC 61000-4-6 Criterio A, tensione di prova 10 V |
| Vibrazione (trasporto e stoccaggio) | 5g |
| Urti | 25g, criterio 1, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 5g |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | DC |
| versione (EF000010) | modulare |
| tempo di elaborazione (1K, istruzione binaria) (EF003004) | 0.0015 ms |
| numero di interfacce HW Industrial Ethernet (EF003020) | 1 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 1 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| numero di uscite analogiche (EF001995) | 0 |
| numero di ingressi analogici (EF001994) | 0 |
| numero di ingressi digitali (EF001992) | 8 |
| numero di uscite digitali (EF001993) | 4 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per INTERBUS (EF003054) | Sì |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| capacità di ridondanza (EF003156) | No |
| tipo di memoria (EF002996) | NVRAM |
| dimensione memoria (EF002997) | 256 kByte |
| espansione di memoria possibile (EF003029) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 80 mm |
| altezza (EF000040) | 120.4 mm |
| profondità (EF000049) | 70.23 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT .pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700974-ILC 151 ETH | 127 Kbytes |
|
