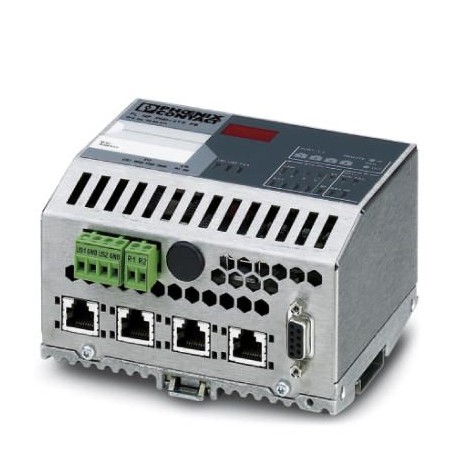

FL NP PND-4TX IB 2985974 PHOENIX CONTACT Proxy
FL NP PND-4TX IB
2985974
PHOENIX_CONTACT
Proxy
Proxy per PROFINET-RT, funzionalità G4, proxy INTERBUS con switch a 4 porte integrato
materiale d’installazione per reti di comunicazione dnt/fnt > router di rete
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Tipo di prodotto | Gateway/proxy |
| Tipo | Stand-Alone |
| Stato di manutenzione dei dati | |
| Revisione articolo | 15 |
| INTERBUS-Master | |
| Numero di dati di processo | 512 word |
| Numero di utilizzatori supportati | max. 512 (in funzione della classe di comando e della direzione dati) |
| numero delle stazioni con canale parametri | max. 126 (512 parole) |
| INTERBUS-Slave | |
| Numero di dati di processo | 512 word |
| Numero word PCP | 512 word |
| Funzionalità | |
| Numero di punti I/O | 8192 |
| Potenza dissipata massima in condizioni nominali | 8,4 W |
| Alimentazione | |
| Tensione di alimentazione (DC) | 24 V DC |
| Range tensione di alimentazione | 18,5 V DC ... 30,2 V DC |
| Collegamento alimentazione | Mediante COMBICON, sezione conduttore max. 2,5 mm² |
| Ripple residuo | 3,6 VPP(entro il campo di tensione ammissibile) |
| Corrente assorbita tipica | tip. 350 mA |
| Ethernet | |
| Collegamento | Connettore femmina RJ45 |
| Velocità di trasmissione | 10/100 MBit/s |
| Lunghezza di trasmissione | 100 m |
| Numero di canali | 4 |
| INTERBUS (master) | |
| Sistema bus | INTERBUS |
| Collegamento | D-SUB femmina a 9 poli |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (commutabile) |
| Numero di canali | 1 |
| Segnalazione stato | Display a 7 segmenti/LED diagnostica |
| Larghezza | 128 mm |
| Altezza | 95 mm |
| Profondità | 69 mm |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Vibrazioni (funzionamento) | 5g, a norma IEC 60068-2-6 |
| Pressione aria (funzionamento) | 80 kPa ... 108 kPa (2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (3500 m NN) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Conformità alle direttive CEM | Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Scariche di elettricità statica (ESD) EN 61000-4-2/IEC 61000-4-2 Criterio B, carica elettrica dei contatti ±6 kV, carica d'aria ±8 kV |
| Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Campi elettromagnetici EN 61000-4-3/IEC 61000-4-3 Criterio A, intensità di campo: 10 V/m | |
| Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Transitori veloci (burst) EN 61000-4-4/IEC 61000-4-4 Criterio A, tutte le interfacce ±1 kVCriterio B, tutte le interfacce ±2 kV | |
| Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Sovratensione transitoria (Surge) EN 61000-4-5/IEC 61000-4-5 Criterio B, linee di alimentazione DC: 0,5 kV/0,5 kV (simmetrico/asimmetrico), schermatura cavo del bus di campo 1 kV | |
| Verifica dell’immunità ai disturbi secondo EN 61000-6-2/IEC 61000-6-2 Segnali di disturbo a frequenza indotta EN 61000-4-6/IEC 61000-4-6 Criterio A, tensione di prova 10 V | |
| Verifica dell'emissione di disturbi secondo EN 61000-6-4/IEC 61000-6-4 EN 55011 Classe A |
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | altro |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT .pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2985974-FL NP PND-4TX IB | 116 Kbytes |
|
