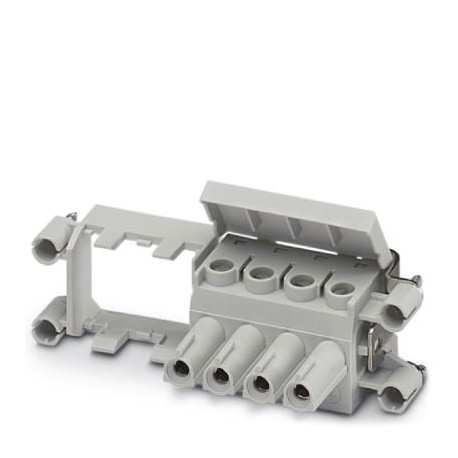

VC-TFS 4/2M-PEA 1607495 PHOENIX CONTACT Inserto contatti
VC-TFS 4/2M-PEA
1607495
PHOENIX_CONTACT
5
Inserto contatti
Inserto portacontatti con telaio per rubinetteria integrato, 2 stazioni modulari libere, design VC 4, 3 poli + PE, 690 V / 70 A
connettori ad innesto > contatto per connettori rettangolari
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1607495 |
|---|---|
| Pezzi/conf. | 5 PZ |
| Sales key | ABOACC - |
| Quantità di ordinazione minima | 5 PZ |
| Pagina catalogo | Pagina 33 (C_2_2013) |
| GTIN | 4017918969158 |
| Peso per pezzo (confezione esclusa) | 52,830 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Nota | i connettori possono essere estratti esclusivamente in assenza di tensione. |
|---|---|
| Tecnica di connessione | Connessione a vite |
| Connessione a vite | |
| Coppia di serraggio | 1,2 Nm ... 1,8 Nm |
| Grado d'inquinamento | 3 |
| N. poli | 3+PE |
| Cicli di manovra | ≥ 50 |
| Dimensioni | VC4 |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 6 |
| 2 conduttori stesso diametro, rigidi min. | 0,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 4 mm² |
| Sezione di collegamento | 0,5 mm² ... 16 mm² |
| Sezione di collegamento AWG | 20 ... 6 |
| Lunghezza di spelatura nei singoli conduttori | 14 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C |
|---|---|
| Temperatura ambiente (montaggio) | -40 °C ... 70 °C |
Dati materiale
| Materiale custodia | PA |
|---|---|
| Materiale contatto | CuZn |
| Materiale superficie contatti | argentatura |
| Materiale inserto portacontatti | PA |
Dati elettrici
| Tensione di dimensionamento (III/3) | 690 V |
|---|---|
| Tensione impulsiva di dimensionamento | 6 kV |
| 6 kV | |
| Corrente di dimensionamento | 70 A |
| 70 A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1607495-VC-TFS 4/2M-PEA | 116 Kbytes |
|
