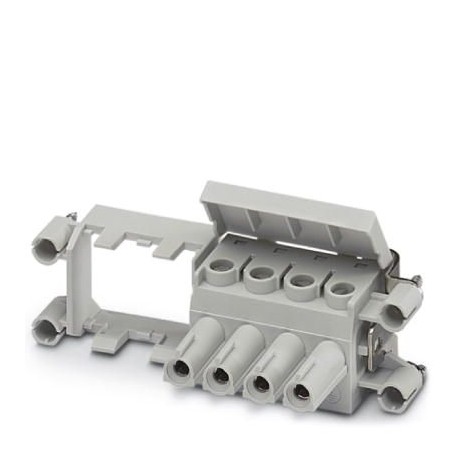

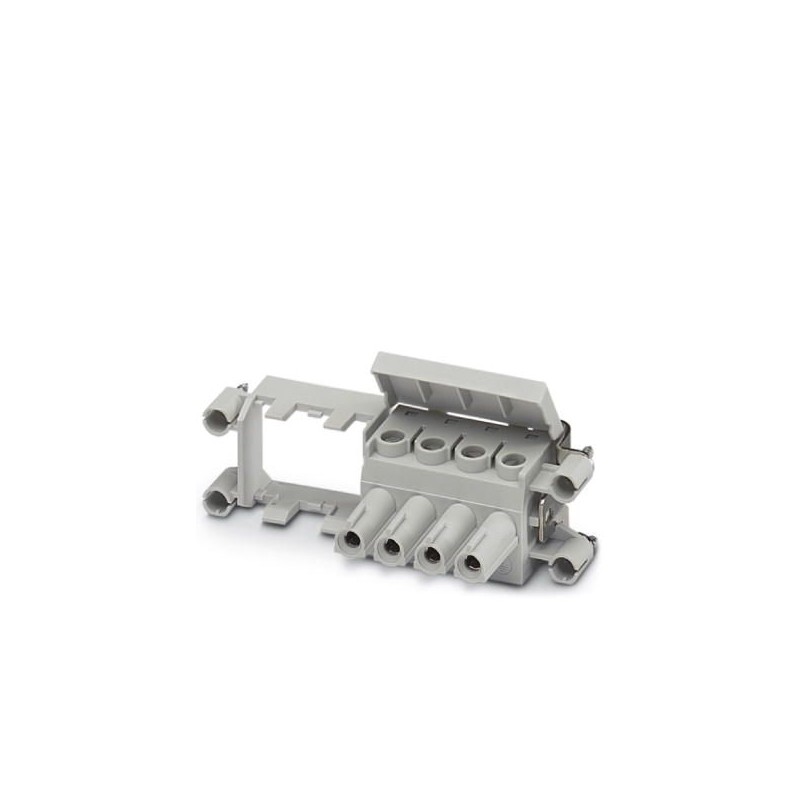

VC-TFS 4/2M-PEA 1607495 PHOENIX CONTACT Eléments de contact
VC-TFS 4/2M-PEA
1607495
PHOENIX_CONTACT
5
Eléments de contact
Insert de contact avec cadre de robinet intégré, 2 stations de module libres, design VC 4, 3 pôles + PE, 690 V / 70 A
Connecteurs > Bloc de contacts
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1607495 |
|---|---|
| Unité de conditionnement | 5 pcs |
| Quantité minimum de commande | 5 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 33 (C-2-2013) |
| GTIN | 4017918969158 |
| Poids par pièce (hors emballage) | 0,053 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Remarque | L'enfichage et le retrait des connecteurs ne doit se faire que hors tension. |
|---|---|
| Technique de raccordement | Raccordement vissé |
| Mode de raccordement | Raccordement vissé |
| Couple de serrage | 1,2 Nm ... 1,8 Nm |
| Degré de pollution | 3 |
| Nombre de pôles | 3+PE |
| Cycles d'enfichage | ≥ 50 |
| Taille | VC4 |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| 2 conducteurs rigides de même section min. | 0,5 mm² |
| 2 conducteurs rigides de même section max. | 6 mm² |
| 2 conducteurs souples de même section min. | 0,5 mm² |
| 2 conducteurs souples de même section max. | 4 mm² |
| Section raccordable | 0,5 mm² ... 16 mm² |
| Section raccordable AWG | 20 ... 6 |
| Longueur de gaine à dénuder de chaque fil | 14 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
|---|---|
| Température ambiante (montage) | -40 °C ... 70 °C |
Indications concernant les matériaux
| Matériau du boîtier | PA |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Plaqué argent |
| Matériau de porte-contacts | PA |
Caractéristiques électriques
| Tension de référence (III/3) | 690 V |
|---|---|
| Tension de choc assignée | 6 kV |
| 6 kV | |
| Courant de référence | 70 A |
| 70 A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1607495-VC-TFS 4/2M-PEA | 116 Kbytes |
|
