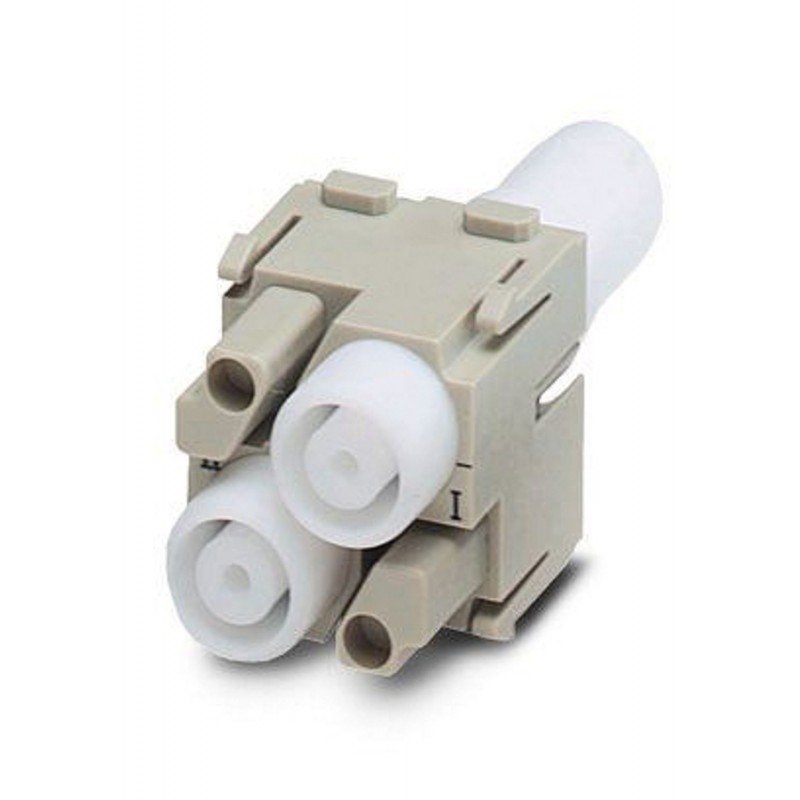

HC-M-HV-MOD-BU 1604999 PHOENIX CONTACT Modulo inserto portacontatti HEAVYCON, femmina, 2 poli fino a 5000 V,..
HC-M-HV-MOD-BU
1604999
PHOENIX_CONTACT
Modulo inserto portacontatti HEAVYCON, femmina, 2 poli fino a 5000 V, attacco a crimpare
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati elettrici
| Nota | Per custodia HEAVYCON di tipo B6 - B48, telaio di supporto HC-M-MHR... necessario, contatti a crimpare CK2,5-ED... (contatti a crimpare non inclusi nella fornitura) |
|---|---|
| Tensione di dimensionamento (III/3) | 2900 V (Conduttore - terra) |
| 5000 V (Conduttore - conduttore) | |
| Corrente di dimensionamento | 16 A |
| Tensione impulsiva di dimensionamento | 15 kV |
| N. poli | 2 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
|---|
Dati meccanici
| Sezione di collegamento | 0,5 mm² ... 4 mm² |
|---|---|
| Sezione di collegamento AWG | 20 ... 12 |
| Lunghezza di spelatura nei singoli conduttori | 9,5 mm |
| Diametro filo | 2,5 mm |
| Diametro cavo isolamento compreso | 8 mm |
| Cicli di manovra | ≥ 500 |
| Altezza custodia minima | 72 mm |
Generalità
| Serie | HC-M-HV |
|---|---|
| Numero di punti di connessione modulo | 2 |
| Tecnica di connessione | Attacco a crimpare |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Indicazione per il montaggio | Utilizzare altezza HC h >=72 mm. I connettori possono essere estratti solo in assenza di carico/tensione. |
| Montaggio | Procedura di montaggio:- spelare il filo per 9,5 mm,- inserire la parte spelata del filo attraverso l'anello di arresto (con diametro filo > 3,2 mm),- crimpare il filo (con l'anello di arresto posizionato) con il contatto a crimpare CK2,5...ED,- bloccare l'anello di arresto con il contatto a crimpare con il corpo isolante del modulo. |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC / PTFE |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1604999-HC-M-HV-MOD-BU | 118 Kbytes |
|
