HC-M-HV-MOD-BU
1604999
PHOENIX_CONTACT
1

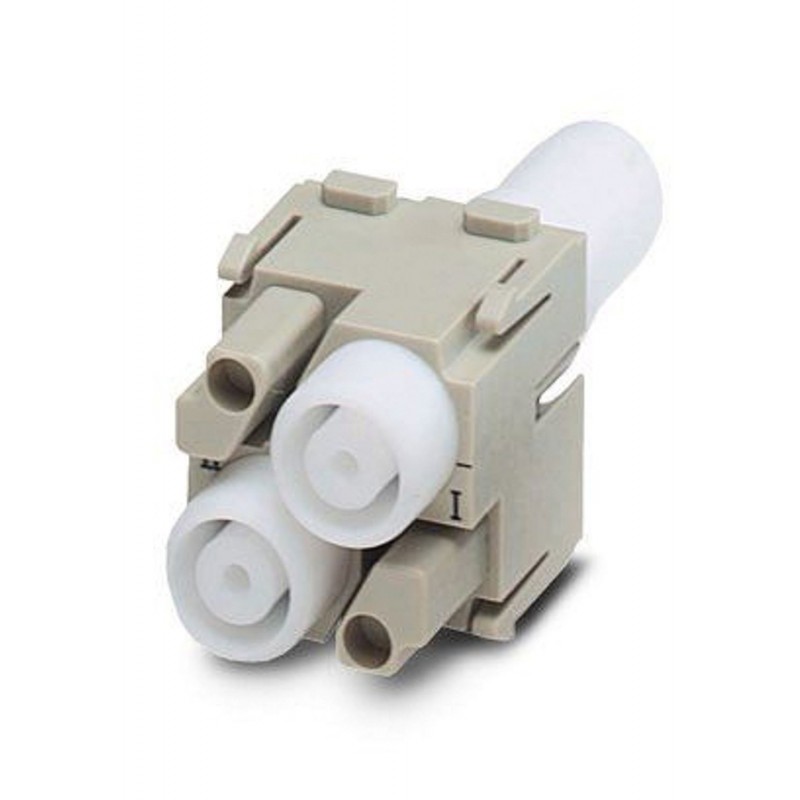

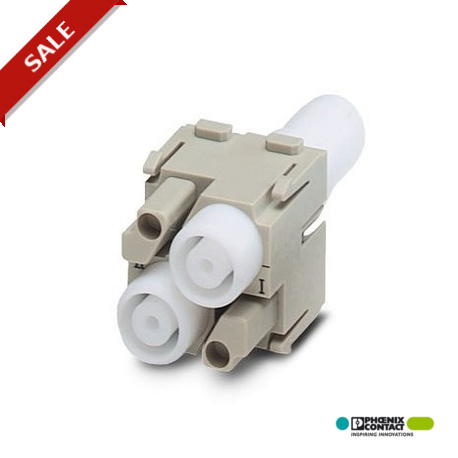

Módulo de insertos de contactos HEAVYCON, hembra, 2 polos, hasta 5000 V, conexión engastada
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Observación | Para cajas HEAVYCON de la construcción B6 a B48, marco de sujeción articulado HC-M-MHR... necesario, contactos de engarce CK2,5-ED... (contactos de engarce no incluidos en el volumen de entrega) |
---|---|
Tensión de dimensionamiento (III/3) | 2900 V (Conductor-tierra) |
5000 V (Conductor-conductor) | |
Corriente de dimensionamiento | 16 A |
Tensión transitoria de dimensionamiento | 15 kV |
Número de polos | 2 |
Temperatura ambiente (servicio) | -40 °C ... 125 °C |
---|
Sección de conexión | 0,5 mm² ... 4 mm² |
---|---|
Sección de conexión AWG | 20 ... 12 |
Longitud a desaislar del conductor individual | 9,5 mm |
Diámetro de conductor | 2,5 mm |
Diámetro de conductor incl. aislamiento | 8 mm |
Ciclos de enchufe | ≥ 500 |
Altura mínima de carcasa | 72 mm |
Serie | HC-M-HV |
---|---|
Cantidad de los puestos de módulo | 2 |
Técnica de conexión | Conexión engastada |
Clase de combustibilidad según UL 94 | V0 |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Indicaciones de montaje | Utilizar carcasa HC con h >=72 mm. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
Secuencia de montaje:- pelar el conductor 9,5 mm,- insertar la parte pelada del conductor en el manguito de bloqueo (con diámetro de conductor > 3,2 mm),- conductor (con manguito de bloqueo deslizado) engastado con contacto engastado CK2,5...ED,- encajar el manguito de bloqueo con el contacto engastado con cuerpo aislante del módulo. |
Material contacto | Aleación de cobre |
---|---|
Material superficie del contacto | Ag (alternativamente Au) |
Material soporte de contactos | PC / PTFE |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes | |
PHOENIX CONTACT-1604999-HC-M-HV-MOD-BU | 118 Kbytes |
