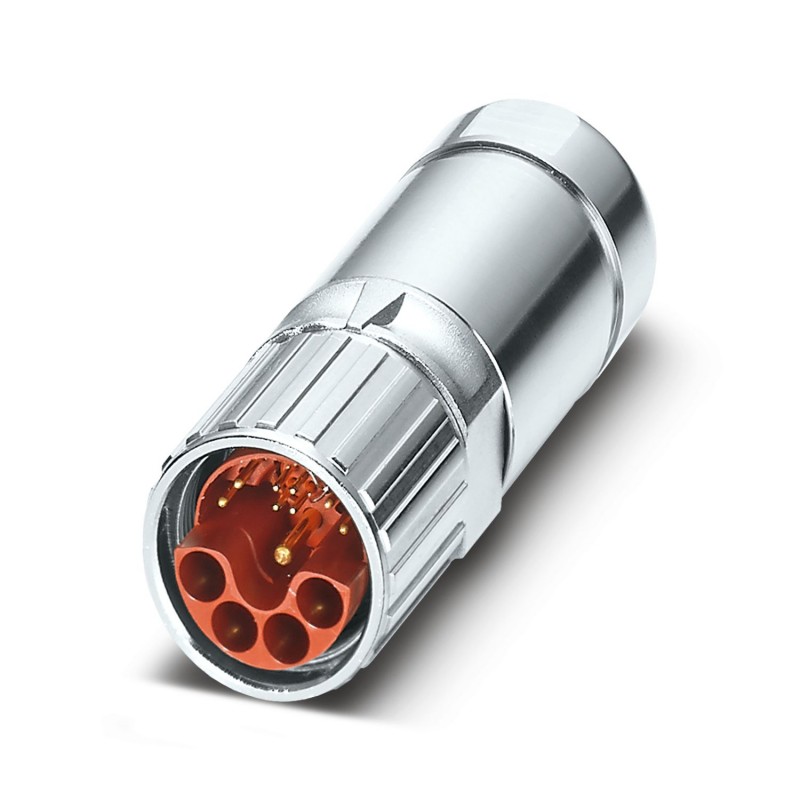

SH-8EPS48A8LDL 1622012 PHOENIX CONTACT Connettore per cavi
SH-8EPS48A8LDL
1622012
PHOENIX_CONTACT
Connettore per cavi
M23, Connettore per cavo, SH, lungo diritto, schermato: sì, Blocco a vite, Numero di poli: 8+4+PE, Tipo di contatto: Maschio, Collegamento crimpato, Gamma di diametri del cavo: 7,5 mm ... 18 mm, codifica:N, Prodotto alternativo secondo RoHS II senza eccezioni 6c (Pb< 0,1%) codice articolo: 1244514
M23, Connettore per cavi, serie: SH, diritto, lungo, schermati: sì, Bloccaggio a vite, Numero di poli: 8+4+PE, tipo di connessione del contatto: Spina, Connessione a crimpare, diametro cavi: 7,5 mm ... 18 mm, codifica: N, Prodotto alternativo secondo RoHS II senza eccezione 6c (Pb < 0,1 %) cod. art.: 1244514
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Istruzioni per l’ordine: | Contatti a crimpare, 8 x Ø 1 mm, 5 x Ø 2 mm, da ordinare separatamente |
| Avvertenza di sicurezza | |
| Indicazioni di sicurezza | AVVERTENZA: i connettori non devono essere collegati o scollegati sotto carico. Il mancato rispetto e l'utilizzo non conforme possono avere come conseguenza danni alle persone e/o alle cose. |
| • AVVERTENZA: mettere in funzione esclusivamente prodotti in perfetto stato. Verificare regolarmente che i prodotti non presentino danni. Mettere immediatamente fuori servizio i prodotti difettosi. Sostituire il prodotti danneggiati. L'articolo non può essere riparato. | |
| • AVVERTENZA: far installare e far funzionare il prodotto solo da personale qualificato in campo elettrotecnico nel rispetto delle istruzioni di sicurezza riportate di seguito. Il personale specializzato deve avere confidenza con le nozioni fondamentali dell'elettrotecnica e deve essere in grado di riconoscere e di evitare i pericoli. Il simbolo corrispondente sull'imballaggio indica che è necessario l'intervento di personale qualificato in campo elettrotecnico. | |
| • I prodotti sono adatti ai settori del montaggio impianti, del comando e del montaggio di apparecchi elettrici. | |
| • Durante il funzionamento del connettore in ambienti esterni, tali ambienti vanno protetto dagli influssi ambientali. | |
| • I prodotti confezionati non vanno manipolati o aperti in modo errato. | |
| • Utilizzare esclusivamente connettori maschio specificati nelle norme indicate nei dati tecnici, (ad es. quelli elencati negli accessori del prodotto al sito web phoenixcontact.com/products). | |
| • In caso di utilizzo diretto del prodotto unitamente a prodotti di terzi, la responsabilità è interamente a carico dell'utente. | |
| • Per tensioni di esercizio > 50 VAC le custodie connettore conduttive devono essere collegate a massa | |
| • Assicurarsi che la messa a terra di protezione o di funzionamento sia inserita correttamente. | |
| • Per raggruppare diversi circuiti elettrici in un cavo e/o in un connettore valgono le norme VDE 0100/1.97 § 411.1.3.2 e DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilizzare esclusivamente l'utensile raccomandato da Phoenix Contact | |
| • Osservare le istruzioni di installazione / i documenti di Design In relativi al prodotto nell'area di download nel web al sito phoenixcontact.com/products. | |
| • Utilizzare il connettore solo allo stato completamente innestato e bloccato. | |
| • Assicurarsi che, durante la posa del cavo, il carico di trazione non superi i limiti stabiliti dalla normativa. | |
| • Tenere conto del raggio di piegatura minimo del cavo. Posare il cavo senza ritorcerlo. | |
| • Il connettore si riscalda durante l'esercizio normale. In base alle condizioni ambientali, la superficie del connettore può subire un riscaldamento continuo. In questo caso l'utente è responsabile dell'applicazione delle avvertenze di sicurezza (ad es. DIN EN ISO 13732-1:2008-12). | |
| Tipo di prodotto | Connettori circolari (lato cavi) |
| Stato di manutenzione dei dati | |
| Revisione articolo | 15 |
| Corpo isolante | |
| Nota | Istruzioni per l’ordine: Contatti a crimpare, 8 x Ø 1 mm, 5 x Ø 2 mm, da ordinare separatamente |
| Protezione antinfortunistica | IEC 61984 e VDE 0623 |
| Codifica | N |
| Materiale corpo isolante | PA 6.6 |
| Cicli di manovra | 100 |
| Collegamento | Connessione a crimpare |
| Tipo di commutazione del contatto | Spina |
| Applicazione | Ibrido |
| Numero di poli | 13 |
| Piano d'inserimento | 8+4+PE |
| Diametro contattoContatti di potenza | 2 mm |
| Sezione filiContatti di potenzamin. | 0,25 mm² |
| Sezione filiContatti di potenzamax. | 4 mm² |
| Corrente di dimensionamentoContatti di potenza | 30 A |
| Tensione impulsiva di dimensionamento | 6 kV |
| Tensione di dimensionamento (II/3) contatto di potenza | 850 V DC |
| Tensione di dimensionamento (III / 3) contatto di potenza | 630 V AC |
| Diametro contattoContatti di segnale | 1 mm |
| Sezione filiContatti di segnalemin. | 0,06 mm² |
| Sezione filiContatti di segnalemax. | 1 mm² |
| Corrente nominale per ogni contatto di segnalazione | 8 A |
| Nota | a una sezione di connessione max. |
| Tensione impulsiva di dimensionamento | 1,5 kV |
| Tensione di dimensionamento (III / 3) contatto di segnale | 50 V |
| Altezza d'installazione | 2000 m |
| Custodia | |
| Nota per il funzionamento | Piedinatura completa con 5 x 4 mm² per connettori per cavi e giunti non possibile. |
| Materiale custodia | Parti rotanti: lega rame-zinco (CuZn), parti in pressofuso: zinco (GD-Zn) |
| Tipo di bloccaggio | Bloccaggio a vite |
| Connessione a vite Pg | senza |
| Grado di protezione (inserito) | IP67 |
| IP68 | |
| Tipo di filettatura | M23 |
| Guarnizione | |
| Diametro esterno conduttore | 7,5 mm ... 18 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 115 °C (vedere curva derating) |
| Temperatura ambiente (stoccaggio/trasporto) | 15 °C ... 25 °C |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 50 % ... 65 % |
| Caratteristica | Valore |
|---|---|
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| temperatura ambiente (EF002386) | -40 °C |
| tipo di bloccaggio (EF000208) | altro |
| con conduttore di protezione (EF007468) | No |
| schermato (EF000881) | No |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1622012-SH-8EPS48A8LDL | 109 Kbytes |
|
