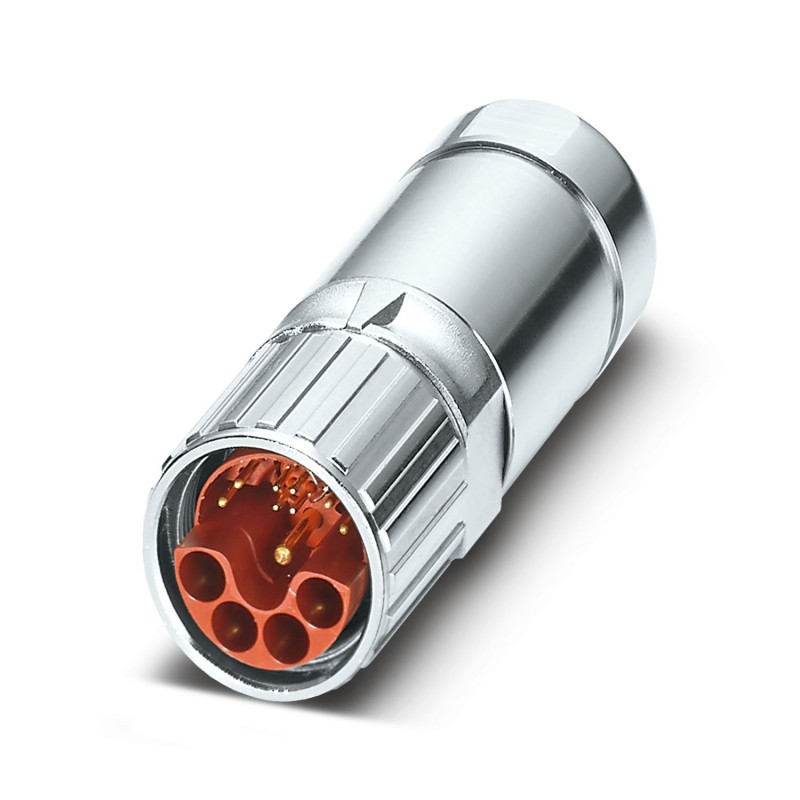

SH-8EPS48A8LDL 1622012 PHOENIX CONTACT M23, Conector para cables, serie: SH, recto largo, apantallado: sí, B..
SH-8EPS48A8LDL
1622012
PHOENIX_CONTACT
M23, Conector para cables, serie: SH, recto largo, apantallado: sí, Bloqueo por tornillo, Nº de polos: 8+4+PE, tipo de conexión del contacto: Macho, Conexión crimpada, rango de diámetro de cable: 7,5 mm ... 18 mm, se espera que este artículo no contenga plomo a partir del primer trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
M23, Conector para cables, serie: SH, recto largo, apantallado: sí, Bloqueo por tornillo, Nº de polos: 8+4+PE, tipo de conexión del contacto: Macho, Conexión crimpada, rango de diámetro de cable: 7,5 mm ... 18 mm, codificación: N, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1244514
Conectores > Conector redondo, montaje en campo (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Indicación de pedido: | Contactos engastados, 8 x Ø 1 mm, 5 x Ø 2 mm, pedir por separado |
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • Utilice los conectores solo completamente enchufados y bloqueados. | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo. | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
| Tipo de producto | Conector circular (lado del cable) |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 15 |
| Cuerpo aislante | |
| Observación | Indicación de pedido: Contactos engastados, 8 x Ø 1 mm, 5 x Ø 2 mm, pedir por separado |
| Protección contra contactos casuales | IEC 61984 y VDE 0623 |
| Codificación | N |
| Material Cuerpo aislante | PA 6.6 |
| Ciclos de enchufe | 100 |
| Tipo de conexión | Conexión crimpada |
| Tipo de conmutación del contacto | Macho |
| Aplicación | Híbrido |
| Número de polos | 13 |
| Cara de enchufe | 8+4+PE |
| Diámetro de contactoContactos de potencia | 2 mm |
| Sección de hilo trenzadoContactos de potenciamin. | 0,25 mm² |
| Sección de hilo trenzadoContactos de potenciamáx. | 4 mm² |
| Corriente asignadaContactos de potencia | 30 A |
| Tensión transitoria de dimensionamiento | 6 kV |
| Tensión asignada (II/3) contacto de potencia | 850 V DC |
| Tensión asignada (III/3) contacto de potencia | 630 V AC |
| Diámetro de contactoContactos de señales | 1 mm |
| Sección de hilo trenzadoContactos de señalesmin. | 0,06 mm² |
| Sección de hilo trenzadoContactos de señalesmáx. | 1 mm² |
| Corriente nominal por contacto de señal | 8 A |
| Observación | en caso de sección de conexión máx. |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Tensión asignada (III/3) contacto de aviso | 50 V |
| Altura de montaje | 2000 m |
| Carcasa | |
| Observación referente al funcionamiento | No es posible la asignación completa con 5 x 4 mm² en conectores de cable y acoplamiento. |
| Material carcasa | Piezas giratorias: aleación cobre-zinc (CuZn), piezas de fundición prensada: zinc (GD-Zn) |
| Tipo de bloqueo | Bloqueo por tornillo |
| Prensaestopas Pg | sin |
| Índice de protección (insertado) | IP67 |
| IP68 | |
| Tipo de rosca | M23 |
| Junta | |
| Diámetro exterior del cable | 7,5 mm ... 18 mm |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 115 °C (ver curva derating) |
| Temperatura ambiente (almacenamiento / transporte) | 15 °C ... 25 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 50 % ... 65 % |
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Temperatura ambiente (EF002386) | -40 °C |
| Mecanismo de bloqueo (EF000208) | Otros |
| Con conductor de protección (EF007468) | No |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1622012-SH-8EPS48A8LDL | 109 Kbytes |
|
