Visualizza ingrandito

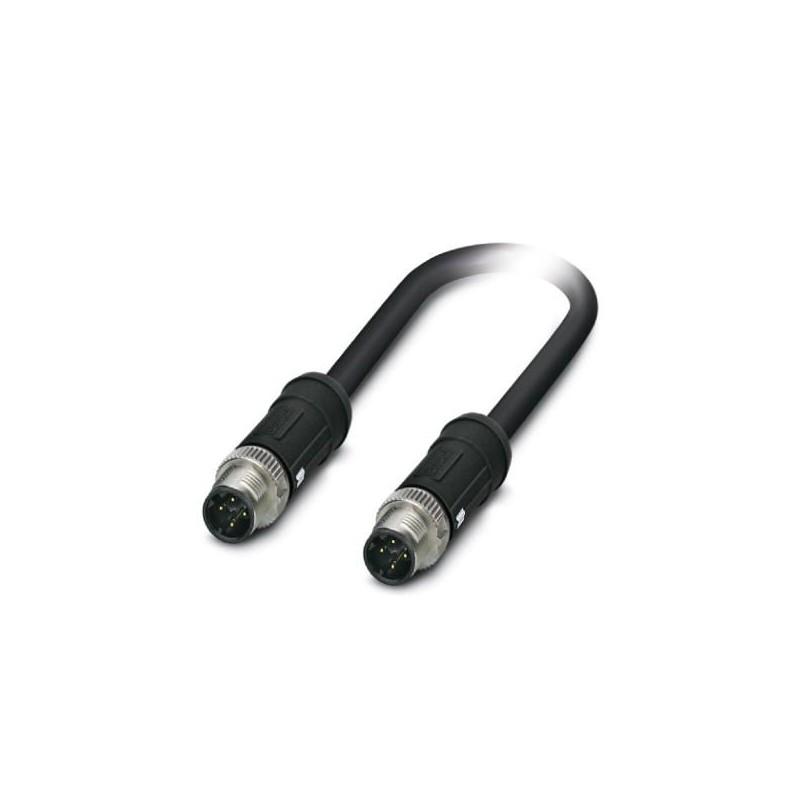

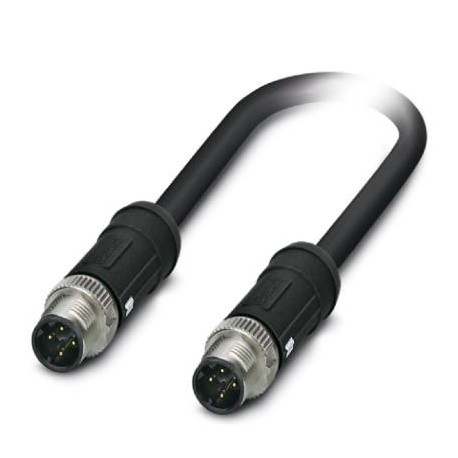

NBC-MSD/ 5,0-937/MSD SCO RAIL 1407343 PHOENIX CONTACT Cavo di rete
NBC-MSD/ 5,0-937/MSD SCO RAIL
1407343
PHOENIX_CONTACT
Cavo di rete
cavi/conduttori > cavo dati
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1407343 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CJN - |
| Pagina catalogo | Pagina 133 (C_4_2013) |
| GTIN | 4046356774598 |
| Peso per pezzo (confezione esclusa) | 353,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
Dati generali
| Nota | Altri prodotti con conduttore e lunghezza variabili si trovano nella sezione Accessori. |
|---|---|
| Corrente di dimensionamento a 40 ℃ | 4 A |
| Tensione di dimensionamento | 48 V AC |
| 60 V DC | |
| N. poli | 4 |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Ethernet CAT5 (IEC 11801), 100 MBit/s | |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-101 |
| Urti, vibrazioni EN 50155 | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Materiale contatto | CuSn |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale superficie contatti | Ni/Au |
Caratteristiche testa 1
| Struttura testa | Maschio diritto M12 SPEEDCON / IP65 |
|---|---|
| Numero poli (piano d'inserimento) | 4 |
| Codifica | D (Dati) |
| Colore | nero |
| Materiale (componenti) | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PA 6.6 (Portacontatti) | |
| PA 6.6 (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Norme/disposizioni sul materiale | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Schermato | sì |
| Resistenza di isolamento | ≥ 100 MΩ |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
Caratteristiche testa 2
| Struttura testa | Maschio diritto M12 SPEEDCON / IP65 |
|---|---|
| Numero poli (piano d'inserimento) | 4 |
| Codifica | D (Dati) |
| Colore | nero |
| nero | |
| Materiale (componenti) | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PA 6.6 (Portacontatti) | |
| PA 6.6 (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Norme/disposizioni sul materiale | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Schermato | sì |
| Resistenza di isolamento | ≥ 100 MΩ |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-101 |
| Definizione norma | Urti, vibrazioni |
| Norme/Disposizioni | EN 50155 |
| Classe di combustibilità a norma UL 94 | V0 |
Cavo
| Tipo cavo | Applicazioni ferroviarie PROFINET |
|---|---|
| Tipo cavo (sigla) | 937 |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | ca. 1,5 mm |
| Colori filo | bianco-blu, arancione-giallo |
| Cordatura intera | Sternvierer |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Guaina esterna, colore | nero RAL 9005 |
| Spessore parete rivestimento esterno | ca. 1 mm |
| Diametro esterno cavo D | 6,6 mm ±0,4 mm |
| Raggio di piegatura minima, fisso | 6 x D |
| Peso del cavo | 70 kg/km |
| Guaina esterna, materiale | PE-X |
| Materiale isolamento fili | PE espanso |
| Materiale conduttore | Filo Cu argentato |
| resistenza del conduttore | ≤ 54,4 Ω/km |
| Capacità | ≤ 65 pF (filo-filo ) |
| ≤ 100 pF (filo-schermatura) | |
| Impedenza caratteristica | 100 Ω ±5 Ω (f = 100 MHz) |
| Attenuazione paradiafonica (NEXT) | 73 dB (con 1 MHz) |
| 70 dB (con 4 MHz) | |
| 65 dB (con 10 MHz) | |
| 57 dB (con 31,5 MHz) | |
| 52 dB (con 62,5 MHz) | |
| 48 dB (con 100 MHz) | |
| Attenuazione di telediafonia (FEXT) | 78 dB (con 1 MHz) |
| 77 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 31,5 MHz) | |
| 56 dB (con 62,5 MHz) | |
| 48 dB (con 100 MHz) | |
| Attenuazione | 2 dB (con 1 MHz) |
| 4,4 dB (con 4 MHz) | |
| 7,4 dB (con 10 MHz) | |
| 14 dB (con 31,5 MHz) | |
| 20 dB (con 62,5 MHz) | |
| 26 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 25 dB (con 4 MHz) |
| 30 dB (con 10 MHz) | |
| 30 dB (con 31,5 MHz) | |
| 30 dB (con 62,5 MHz) | |
| 28 dB (con 100 MHz) | |
| Velocità del segnale | 75 c |
| Attenuazione schermatura | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Resistenza accoppiamento | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensione nominale cavo | 300 V AC |
| Tensione di prova cavo | 2000 V AC (50 Hz, 5 minuti) |
| Protezione antincendio nei veicoli su rotaia | BS 6853 (Categoria Ia, Ib, II) |
| GM/RT 2130 (Categoria Ia, Ib, II) | |
| EN 45545 (Livello di pericolo HL1 - HL3) | |
| DIN 5510 (Grado di protezione antincendio 1, 2, 3, 4) | |
| NF F16-101 (Categoria A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Livello di pericolo LR1 - LR4) | |
| Resistenza alla fiamma | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Assenza di alogeni | secondo EN 50267-2-1 |
| Resistenza all'olio | secondo IRM 902, 72 h a 100 °C |
| Altra resistenza | resistente contro combustibili secondo IRM 903, 168 h a 70 °C |
| A tenuta di gas combusto | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosività gas infiammabili | EN 50267-2-2 |
| Tossicità gas infiammabili | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (esercizio) | -50 °C ... 90 °C (cavi, posa fissa) |
| -40 °C ... 90 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -25 °C ... 90 °C |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1407343-NBC-MSD/ 5,0-937/MSD SCO RAIL | 152 Kbytes |
|
