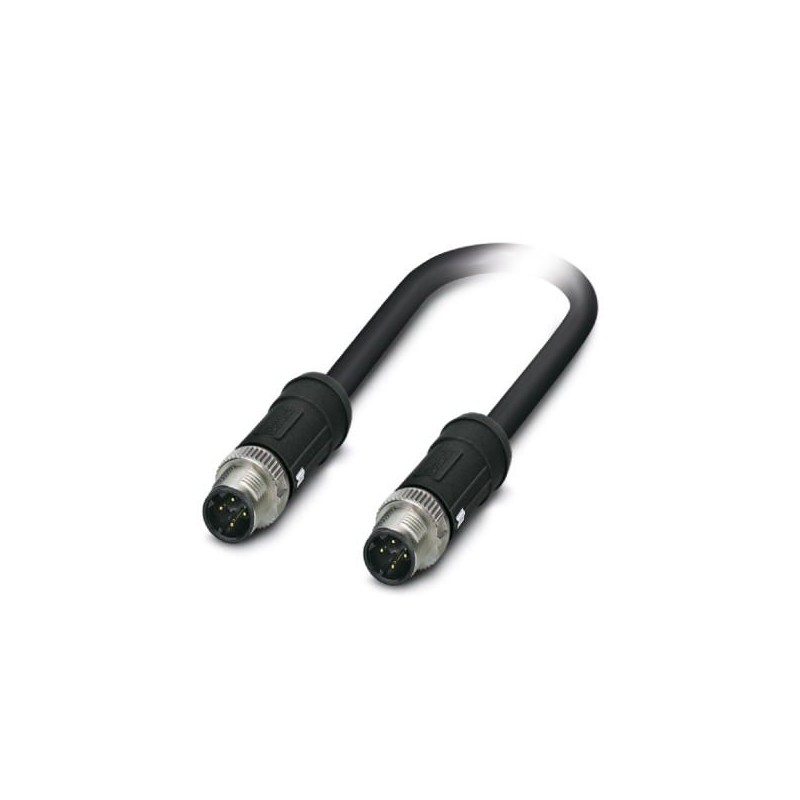

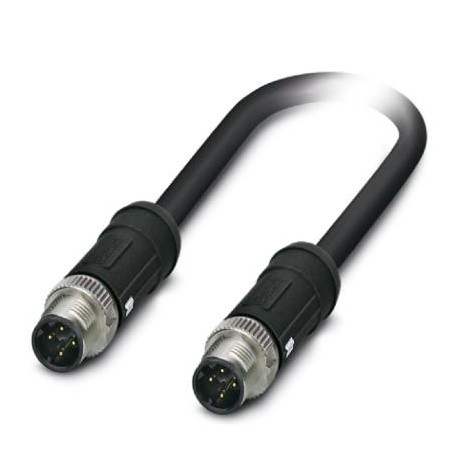

NBC-MSD/ 5,0-937/MSD SCO RAIL
1407343
PHOENIX_CONTACT
1
Câble de réseau
Câbles > Câble de transmission de données
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1407343 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 133 (C-4-2013) |
GTIN | 4046356774598 |
Poids par pièce (hors emballage) | 0,353 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | PL (Pologne) |
Indice de protection | IP65 |
---|---|
Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
Remarque | Vous trouverez davantage de produits avec un type et une longueur de câble variables dans la section Accessoires |
---|---|
Courant de référence à 40 ℃ | 4 A |
Tension de référence | 48 V AC |
60 V DC | |
Nombre de pôles | 4 |
Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
Ethernet CAT5 (CEI 11801), 100 Mbit/s | |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Choc, vibration EN 50155 | |
Catégorie de surtension | II |
Degré de pollution | 3 |
Matériau de contact | CuSn |
Matériau de porte-contacts | PA 6.6 |
Matériau de surface du contact | Ni/Au |
Type tête | Connecteur droite M12 SPEEDCONNEC / IP65 |
---|---|
Nombre de pôles (modèle d'enfichage) | 4 |
Détrompage | D (Données) |
Coloris | noir |
Matériel (composants) | CuSn (Contact) |
Ni/Au (Surface des contacts) | |
PA 6.6 (Porte-contacts) | |
PA 6.6 (Surface de prise) | |
Zinc moulé sous pression, nickelé (Raccordement vissé) | |
Normes/prescriptions matériel | PA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Blindé | oui |
Résistance d'isolement | ≥ 100 MΩ |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm |
Température ambiante (fonctionnement) | -40 °C ... 85 °C |
Type tête | Connecteur droite M12 SPEEDCONNEC / IP65 |
---|---|
Nombre de pôles (modèle d'enfichage) | 4 |
Détrompage | D (Données) |
Coloris | noir |
noir | |
Matériel (composants) | CuSn (Contact) |
Ni/Au (Surface des contacts) | |
PA 6.6 (Porte-contacts) | |
PA 6.6 (Surface de prise) | |
Zinc moulé sous pression, nickelé (Raccordement vissé) | |
Normes/prescriptions matériel | PA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3) |
Blindé | oui |
Résistance d'isolement | ≥ 100 MΩ |
Cycles d'enfichage | ≥ 100 |
Couple de serrage | 0,4 Nm |
Température ambiante (fonctionnement) | -40 °C ... 85 °C |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Désignation de la norme | Choc, vibration |
Normes/Prescriptions | EN 50155 |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | Applications ferroviaires PROFINET |
---|---|
Type de câble (symbole) | 937 |
Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
EtherCAT®CAT5 (CEI 11801), 100 Mbit/s | |
Structure de câble | 1x4xAWG22/7; SF/TQ |
Section du conducteur | 4x 0,34 mm² |
AWG ligne de signaux | 22 |
Structure du conducteur ligne de signal | 7x 0,25 mm |
Diamètre du fil avec isolant | env. 1,5 mm |
Coloris des fils | blanc-bleu, orange-jaune |
Câblage total | Quarte en étoile |
Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
Gaine extérieure, coloris | noir RAL 9005 |
Épaisseur gaine extérieure | env. 1 mm |
Diamètre extérieur du câble D | 6,6 mm ±0,4 mm |
Rayon de courbure minimum, position fixe | 6 x D |
Poids du câble | 70 kg/km |
Gaine extérieure, matériau | PE-X |
Matériau Isolant du fil | PE moussé |
Matériau conducteur | Cordon Cu argenté |
Résistance du conducteur | ≤ 54,4 Ω/km |
Capacité en service | ≤ 65 pF (fil-fil) |
≤ 100 pF (fil-blindage) | |
Impédance d'onde | 100 Ω ±5 Ω (f = 100 MHz) |
Affaiblissement paradiaphonique (NEXT) | 73 dB (pour 1 MHz) |
70 dB (pour 4 MHz) | |
65 dB (pour 10 MHz) | |
57 dB (pour 31,5 MHz) | |
52 dB (pour 62,5 MHz) | |
48 dB (pour 100 MHz) | |
Télédiaphonie (FEXT) | 78 dB (pour 1 MHz) |
77 dB (pour 4 MHz) | |
70 dB (pour 10 MHz) | |
65 dB (pour 31,5 MHz) | |
56 dB (pour 62,5 MHz) | |
48 dB (pour 100 MHz) | |
Atténuation | 2 dB (pour 1 MHz) |
4,4 dB (pour 4 MHz) | |
7,4 dB (pour 10 MHz) | |
14 dB (pour 31,5 MHz) | |
20 dB (pour 62,5 MHz) | |
26 dB (pour 100 MHz) | |
Affaiblissement de régularité (RL) | 25 dB (pour 4 MHz) |
30 dB (pour 10 MHz) | |
30 dB (pour 31,5 MHz) | |
30 dB (pour 62,5 MHz) | |
28 dB (pour 100 MHz) | |
Vitesse du signal | 75 c |
Effet d'écran | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
Résistance de liaison | 200,00 mΩ/m (f ≤ 30 MHz) |
Tension nominale câble | 300 V AC |
Tension d'essai câble | 2000 V AC (50 Hz, 5 minutes) |
Protection incendie dans les véhicules ferroviaires | BS 6853 (Catégorie Ia, Ib, II) |
GM/RT 2130 (Catégorie Ia, Ib, II) | |
EN 45545 (Niveau de risque HL1 - HL3) | |
DIN 5510 (Niveau de protection incendie 1, 2, 3, 4) | |
NF F16-101 (Catégorie A1, A2, B) | |
NF F16-101 (Classe C / F0) | |
NFPA 130 | |
UNI CEI 11170 (Niveau de risque LR1 - LR4) | |
Résistance à la propagation des flammes | EN 60332-1-2 |
EN 50266 | |
EN 60332-3-25 | |
NF C32-070, 2.1 | |
NF C32-070, 2.2 | |
UL 1685, 12 (FT4) | |
selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
Absence d'halogène | selon EN 50267-2-1 |
Résistance à l'huile | selon IRM 902, 72 h à 100 °C |
Résistance spéciale | résistant aux carburants selon IRM 903, 168 h à 70 °C |
Etanche aux fumées | BS 6853 D.8.7 |
EN 61034-2 | |
UL 1685, 12 (FT4) | |
Corrosivité des gaz d'incendie | EN 50267-2-2 |
Toxicité des gaz d'incendie | BS 6853 B.1 |
EN 50305, 9.2 | |
Température ambiante (fonctionnement) | -50 °C ... 90 °C (câble, pose fixe) |
-40 °C ... 90 °C (câble, pose souple) | |
Température ambiante (montage) | -25 °C ... 90 °C |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
