FLK 50/4X14/EZ-DR/ 250/KONFEK 2305402 PHOENIX CONTACT Cavi
FLK 50/4X14/EZ-DR/ 250/KONFEK
2305402
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavi

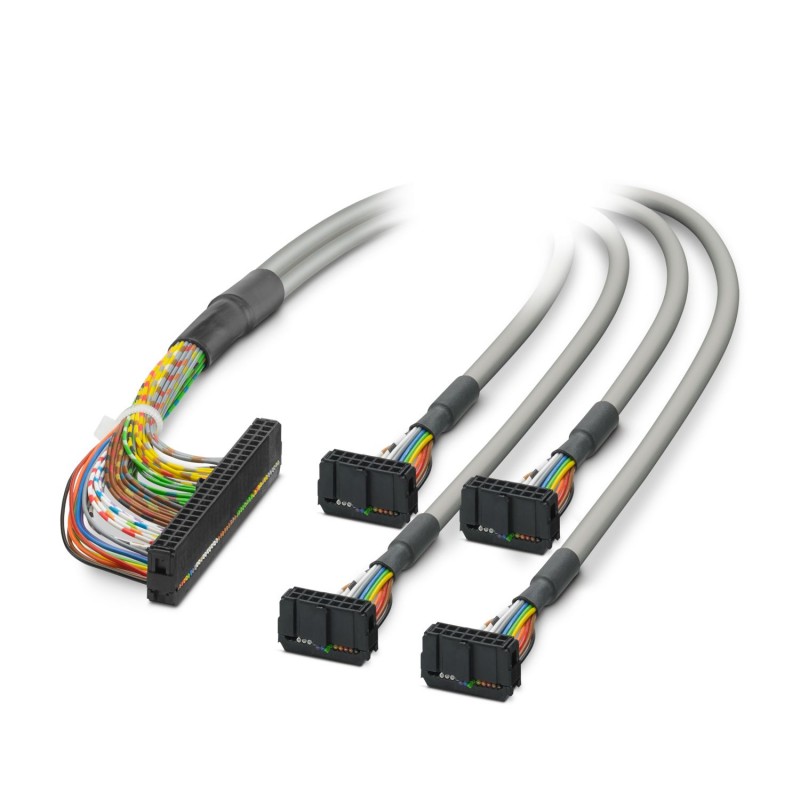

Cavo tondo già pronto; Collegamento 1: Collegamento IDC/FLK femmina (1x 50 poli); collegamento 2: collegamento IDC/FLK femmina (4x 14 poli); Lunghezza del cavo: 2,5 m
Cavo intestato; connessione 1: IDC/FLK conduttore femmina (1x 50-poli); connessione 2: IDC/FLK conduttore femmina (4x 14-poli); lunghezza cavo: 2,5 m
sistemi di controllo industriali (PLC) > Collegamento PLC (Control Logic Programmable)
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Cavo di sistema |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP00 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 (Luogo di installazione) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Posa fissa) |
| -10 °C ... 70 °C (Posa mobile) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
Caratteristiche elettriche
| Tensione di esercizio (AC) | ≤ 30 V AC |
| Tensione di esercizio (DC) | ≤ 60 V DC |
| Rapporto ciclo di esercizio | 100 % ED |
| Corrente (per circuito, 50 °C) | ≤ 1 A (allo stato non arrotolato, vedi declassamento) |
| Corrente (per circuito, 70 °C) | ≤ 0,6 A (allo stato non arrotolato, vedi declassamento) |
| Controllore supportato SIEMENS S7-1500 | |
| Scheda I/O adatta | 6ES7521-1BL10-0AA0 |
| 6ES7522-1BL10-0AA0 | |
| 6ES7523-1BL00-0AA0 | |
| Controllore supportato SIEMENS S7-400 | |
| Scheda I/O adatta | 6ES7421-1BL01-0AA0 |
| 6ES7422-1BL00-0AA0 | |
| 6ES7422-7BL00-0AB0 | |
| Controllore supportato ALLEN-BRADLEY ControlLogix | |
| Scheda I/O adatta | 1756-IB32 |
| 1756-OB32 | |
| Controllore supportato ALLEN-BRADLEY PLC 5 | |
| Scheda I/O adatta | 1771 IBN |
| 1771 OBN | |
| Controllore supportato HONEYWELL Experion PKS C200 | |
| Scheda I/O adatta | TC-IDD 321 |
| TC-ODD 321 | |
| Controllore supportato SCHNEIDER ELECTRIC Modicon TSX QUANTUM | |
| Scheda I/O adatta | DDI 353 |
| DDI 853 | |
| DAI 353 | |
| DAI 453 | |
| DDO 353 | |
| Controllore supportato SIEMENS S7-300 / ET 200 M | |
| Scheda I/O adatta | CPU 313C-2DP |
| CPU 314C-2PtP | |
| 6ES7321-1BL00-0AA0 | |
| 6ES7322-1BL00-0AA0 | |
| 6ES7323-1BL00-0AA0 | |
| 6ES7331-7NF00-0AB0 | |
| 6ES7331-7PF01-0AB0 | |
| 6ES7331-7PF11-0AB0 | |
| 6ES7350-2AH01-0AE0 | |
| 6ES7357-4AH01-0AE0 | |
| CPU 314C-2DP | |
| CPU 313C | |
| CPU 313C-2PtP | |
Cavo / linea
| Lunghezza cavo | 2,5 m |
| 14X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Numero di poli | 14 |
| Schermato | no |
| Tipo di cavo | 14X0.14 [PVC] |
| Tipo di conduttore | Cavo intestato |
| Struttura conduttore segnale linea | 7x 0,16 mm |
| Linea segnale AWG | 26 |
| Sezione del conduttore | 14x 0,14 mm² |
| Diametro filo con guaina isolante | 1 mm ±0,03 mm |
| Diametro esterno conduttore | 6,40 mm ±0,4 mm |
| Guaina esterna, materiale | PVC semi rigido |
| Guaina esterna, colore | grigio |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza linea | ≤ 145 Ω/km (20 °C) |
| Resistenza di isolamento | ≥ 20 MΩ*km (20 °C) |
| Raggio di piegatura minimo, fisso | 55 mm |
| Raggio di piegatura minimo, mobile | 104 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000 (per raggio ≥ 15x diametro esterno) |
| Assenza di alogeni | no |
| Resistenza alla fiamma | IEC 60332-1-2 (tubatura) |
| VDE 0842, parte 332-1-2 (tubatura) | |
| IEC 60332-3-22 (tubatura) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistenza all'olio | contro gli spruzzi occasionali (tubatura) |
| Versione di cavi | Cavo sezionatore per quattro moduli |
| Codice colore | |
| grigio | IDC/FLK50 (1) = IDC/FLK14-1 (9) |
| bianco-nero | IDC/FLK50 (2) = IDC/FLK14-1 (11) |
| nero | IDC/FLK50 (3) = IDC/FLK14-1 (1) |
| marrone | IDC/FLK50 (4) = IDC/FLK14-1 (2) |
| rosso | IDC/FLK50 (5) = IDC/FLK14-1 (3) |
| arancione | IDC/FLK50 (6) = IDC/FLK14-1 (4) |
| giallo | IDC/FLK50 (7) = IDC/FLK14-1 (5) |
| verde | IDC/FLK50 (8) = IDC/FLK14-1 (6) |
| blu | IDC/FLK50 (9) = IDC/FLK14-1 (7) |
| viola | IDC/FLK50 (10) = IDC/FLK14-1 (8) |
| bianco | IDC/FLK50 (11) = IDC/FLK14-1 (10) |
| bianco-marrone | IDC/FLK50 (12) = IDC/FLK14-1 (12) |
| grigio | IDC/FLK50 (13) = IDC/FLK14-2 (9) |
| bianco-nero | IDC/FLK50 (14) = IDC/FLK14-2 (11) |
| nero | IDC/FLK50 (15) = IDC/FLK14-2 (1) |
| marrone | IDC/FLK50 (16) = IDC/FLK14-2 (2) |
| rosso | IDC/FLK50 (17) = IDC/FLK14-2 (3) |
| arancione | IDC/FLK50 (18) = IDC/FLK14-2 (4) |
| giallo | IDC/FLK50 (19) = IDC/FLK14-2 (5) |
| verde | IDC/FLK50 (20) = IDC/FLK14-2 (6) |
| blu | IDC/FLK50 (21) = IDC/FLK14-2 (7) |
| viola | IDC/FLK50 (22) = IDC/FLK14-2 (8) |
| bianco | IDC/FLK50 (23) = IDC/FLK14-2 (10) |
| bianco-marrone | IDC/FLK50 (24) = IDC/FLK14-2 (12) |
| grigio | IDC/FLK50 (25) = IDC/FLK14-3 (9) |
| bianco-nero | IDC/FLK50 (26) = IDC/FLK14-3 (11) |
| nero | IDC/FLK50 (27) = IDC/FLK14-3 (1) |
| marrone | IDC/FLK50 (28) = IDC/FLK14-3 (2) |
| rosso | IDC/FLK50 (29) = IDC/FLK14-3 (3) |
| arancione | IDC/FLK50 (30) = IDC/FLK14-3 (4) |
| giallo | IDC/FLK50 (31) = IDC/FLK14-3 (5) |
| verde | IDC/FLK50 (32) = IDC/FLK14-3 (6) |
| blu | IDC/FLK50 (33) = IDC/FLK14-3 (7) |
| viola | IDC/FLK50 (34) = IDC/FLK14-3 (8) |
| bianco | IDC/FLK50 (35) = IDC/FLK14-3 (10) |
| bianco-marrone | IDC/FLK50 (36) = IDC/FLK14-3 (12) |
| grigio | IDC/FLK50 (37) = IDC/FLK14-4 (9) |
| bianco-nero | IDC/FLK50 (38) = IDC/FLK14-4 (11) |
| nero | IDC/FLK50 (39) = IDC/FLK14-4 (1) |
| marrone | IDC/FLK50 (40) = IDC/FLK14-4 (2) |
| rosso | IDC/FLK50 (41) = IDC/FLK14-4 (3) |
| arancione | IDC/FLK50 (42) = IDC/FLK14-4 (4) |
| giallo | IDC/FLK50 (43) = IDC/FLK14-4 (5) |
| verde | IDC/FLK50 (44) = IDC/FLK14-4 (6) |
| blu | IDC/FLK50 (45) = IDC/FLK14-4 (7) |
| viola | IDC/FLK50 (46) = IDC/FLK14-4 (8) |
| bianco | IDC/FLK50 (47) = IDC/FLK14-4 (10) |
| bianco-marrone | IDC/FLK50 (48) = IDC/FLK14-4 (12) |
Dati di collegamento
| Connessione 1 | |
| Attacco a norma | in conformità alla norma IEC 60603-13 |
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 1 |
| Numero di poli | 50 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Connessione 2 | |
| Attacco a norma | in conformità alla norma IEC 60603-13 |
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 4 |
| Numero di poli | 14 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
Note
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| funzione (EF000030) | PLC-altri apparecchi |
| lunghezza (EF001438) | 2.5 m |
| adatto per scheda d'ingresso PLC (EF008271) | Sì |
| adatto per scheda d'uscita PLC (EF008272) | Sì |
| adatto per segnali digitali (EF008273) | Sì |
| adatto per segnali analogici (EF008274) | Sì |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| numero di poli (EF001391) | 50 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2305402-FLK 50/4X14/EZ-DR/ 250/KONFEK | 99 Kbytes |
|
