FLK 50/4X14/EZ-DR/ 250/KONFEK 2305402 PHOENIX CONTACT Câble
FLK 50/4X14/EZ-DR/ 250/KONFEK
2305402
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble

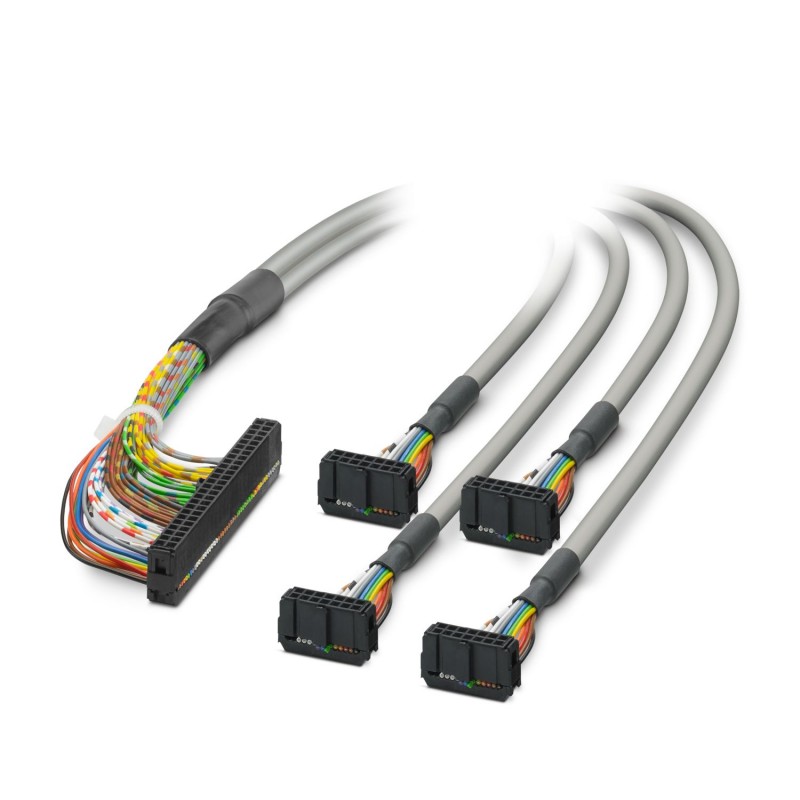

Câble rond prêt à l’emploi ; Raccordement 1 : Raccord femelle IDC/FLK (1x 50 pôles) ; raccordement 2 : raccordement IDC/FLK femelle (4x 14 pôles) ; Longueur du câble : 2,5 m
Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 50-pôles); raccordement 2 : IDC/FLK connecteur femelle (4x 14-pôles); longueur de câble: 2,5 m
Commande industrielle API > Câble de liaison
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Câble préconfectionné |
| État de la gestion des données | |
| Révision de l'article | 06 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 (Emplacement de montage) |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Pose fixe) |
| -10 °C ... 70 °C (Pose souple) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
Propriétés électriques
| Tension de service (AC) | ≤ 30 V AC |
| Tension de service (DC) | ≤ 60 V DC |
| Durée d'enclenchement | 100 % ED |
| Courant (par chemin, 50 °C) | ≤ 1 A (à l'état déroulé, voir déclassement) |
| Courant (par chemin, 70 °C) | ≤ 0,6 A (à l'état déroulé, voir déclassement) |
| Automate pris en charge SIEMENS S7-1500 | |
| Carte E/S adaptée | 6ES7521-1BL10-0AA0 |
| 6ES7522-1BL10-0AA0 | |
| 6ES7523-1BL00-0AA0 | |
| Automate pris en charge SIEMENS S7-400 | |
| Carte E/S adaptée | 6ES7421-1BL01-0AA0 |
| 6ES7422-1BL00-0AA0 | |
| 6ES7422-7BL00-0AB0 | |
| Automate pris en charge ALLEN-BRADLEY ControlLogix | |
| Carte E/S adaptée | 1756-IB32 |
| 1756-OB32 | |
| Automate pris en charge ALLEN-BRADLEY PLC 5 | |
| Carte E/S adaptée | 1771 IBN |
| 1771 OBN | |
| Automate pris en charge HONEYWELL Experion PKS C200 | |
| Carte E/S adaptée | TC-IDD 321 |
| TC-ODD 321 | |
| Automate pris en charge SCHNEIDER ELECTRIC Modicon TSX QUANTUM | |
| Carte E/S adaptée | DDI 353 |
| DDI 853 | |
| DAI 353 | |
| DAI 453 | |
| DDO 353 | |
| Automate pris en charge SIEMENS S7-300 / ET 200 M | |
| Carte E/S adaptée | CPU 313C-2DP |
| CPU 314C-2PtP | |
| 6ES7321-1BL00-0AA0 | |
| 6ES7322-1BL00-0AA0 | |
| 6ES7323-1BL00-0AA0 | |
| 6ES7331-7NF00-0AB0 | |
| 6ES7331-7PF01-0AB0 | |
| 6ES7331-7PF11-0AB0 | |
| 6ES7350-2AH01-0AE0 | |
| 6ES7357-4AH01-0AE0 | |
| CPU 314C-2DP | |
| CPU 313C | |
| CPU 313C-2PtP | |
Câble/conducteur
| Longueur du câble | 2,5 m |
| 14X0.14 [PVC] | |
| Style UL AWM | 2464/1061 |
| Nombre de pôles | 14 |
| Blindé | non |
| Type | 14X0.14 [PVC] |
| Type de conducteur | Câble rond pré-équipé |
| Structure du conducteur ligne de signal | 7x 0,16 mm |
| AWG ligne de signaux | 26 |
| Section de câble | 14x 0,14 mm² |
| Diamètre de fil avec isolant | 1 mm ±0,03 mm |
| Diamètre extérieur du câble | 6,40 mm ±0,4 mm |
| Gaine extérieure, matériau | PVC semi-rigide |
| Gaine extérieure, coloris | gris |
| Matériau conducteur | Cordon Cu étamé |
| Résistance de la ligne | ≤ 145 Ω/km (20 °C) |
| Résistance d'isolement | ≥ 20 MΩ*km (20 °C) |
| Rayon de courbure minimal, pose fixe | 55 mm |
| Rayon de courbure minimal, pose souple | 104 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 5000 (Avec rayon ≥ 15 x diamètre extérieur) |
| Absence d'halogène | non |
| Résistance à la propagation des flammes | CEI 60332-1-2 (conduite) |
| VDE 0842, Partie 332-1-2 (conduite) | |
| CEI 60332-3-22 (conduite) | |
| UL VW-1 | |
| CSA FT-1 | |
| Résistance à l'huile | contre les projections occasionnelles (conduite) |
| Version de câble | Câble spécial pour quatre modules |
| Code couleur | |
| gris | IDC/FLK50 (1) = IDC/FLK14-1 (9) |
| blanc-noir | IDC/FLK50 (2) = IDC/FLK14-1 (11) |
| noir | IDC/FLK50 (3) = IDC/FLK14-1 (1) |
| marron | IDC/FLK50 (4) = IDC/FLK14-1 (2) |
| rouge | IDC/FLK50 (5) = IDC/FLK14-1 (3) |
| orange | IDC/FLK50 (6) = IDC/FLK14-1 (4) |
| jaune | IDC/FLK50 (7) = IDC/FLK14-1 (5) |
| vert | IDC/FLK50 (8) = IDC/FLK14-1 (6) |
| bleu | IDC/FLK50 (9) = IDC/FLK14-1 (7) |
| violet | IDC/FLK50 (10) = IDC/FLK14-1 (8) |
| blanc | IDC/FLK50 (11) = IDC/FLK14-1 (10) |
| blanc-marron | IDC/FLK50 (12) = IDC/FLK14-1 (12) |
| gris | IDC/FLK50 (13) = IDC/FLK14-2 (9) |
| blanc-noir | IDC/FLK50 (14) = IDC/FLK14-2 (11) |
| noir | IDC/FLK50 (15) = IDC/FLK14-2 (1) |
| marron | IDC/FLK50 (16) = IDC/FLK14-2 (2) |
| rouge | IDC/FLK50 (17) = IDC/FLK14-2 (3) |
| orange | IDC/FLK50 (18) = IDC/FLK14-2 (4) |
| jaune | IDC/FLK50 (19) = IDC/FLK14-2 (5) |
| vert | IDC/FLK50 (20) = IDC/FLK14-2 (6) |
| bleu | IDC/FLK50 (21) = IDC/FLK14-2 (7) |
| violet | IDC/FLK50 (22) = IDC/FLK14-2 (8) |
| blanc | IDC/FLK50 (23) = IDC/FLK14-2 (10) |
| blanc-marron | IDC/FLK50 (24) = IDC/FLK14-2 (12) |
| gris | IDC/FLK50 (25) = IDC/FLK14-3 (9) |
| blanc-noir | IDC/FLK50 (26) = IDC/FLK14-3 (11) |
| noir | IDC/FLK50 (27) = IDC/FLK14-3 (1) |
| marron | IDC/FLK50 (28) = IDC/FLK14-3 (2) |
| rouge | IDC/FLK50 (29) = IDC/FLK14-3 (3) |
| orange | IDC/FLK50 (30) = IDC/FLK14-3 (4) |
| jaune | IDC/FLK50 (31) = IDC/FLK14-3 (5) |
| vert | IDC/FLK50 (32) = IDC/FLK14-3 (6) |
| bleu | IDC/FLK50 (33) = IDC/FLK14-3 (7) |
| violet | IDC/FLK50 (34) = IDC/FLK14-3 (8) |
| blanc | IDC/FLK50 (35) = IDC/FLK14-3 (10) |
| blanc-marron | IDC/FLK50 (36) = IDC/FLK14-3 (12) |
| gris | IDC/FLK50 (37) = IDC/FLK14-4 (9) |
| blanc-noir | IDC/FLK50 (38) = IDC/FLK14-4 (11) |
| noir | IDC/FLK50 (39) = IDC/FLK14-4 (1) |
| marron | IDC/FLK50 (40) = IDC/FLK14-4 (2) |
| rouge | IDC/FLK50 (41) = IDC/FLK14-4 (3) |
| orange | IDC/FLK50 (42) = IDC/FLK14-4 (4) |
| jaune | IDC/FLK50 (43) = IDC/FLK14-4 (5) |
| vert | IDC/FLK50 (44) = IDC/FLK14-4 (6) |
| bleu | IDC/FLK50 (45) = IDC/FLK14-4 (7) |
| violet | IDC/FLK50 (46) = IDC/FLK14-4 (8) |
| blanc | IDC/FLK50 (47) = IDC/FLK14-4 (10) |
| blanc-marron | IDC/FLK50 (48) = IDC/FLK14-4 (12) |
Caractéristiques de raccordement
| Raccordement 1 | |
| Connexion selon la norme | selon CEI 60603-13 |
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
| Raccordement 2 | |
| Connexion selon la norme | selon CEI 60603-13 |
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 4 |
| Nombre de pôles | 14 |
| Cycles d'enfichage | > 50 |
| Pas | 2,54 mm |
Remarques
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Fonction (EF000030) | SPS-autres appareils |
| Longueur (EF001438) | 2.5 m |
| Adapté à une carte d'entrée PLC (EF008271) | Oui |
| Adapté à une carte de sortie PLC (EF008272) | Oui |
| Adapté aux signaux numériques (EF008273) | Oui |
| Adapté aux signaux analogiques (EF008274) | Oui |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | Autre |
| Nombre de pôles (EF001391) | 50 |
