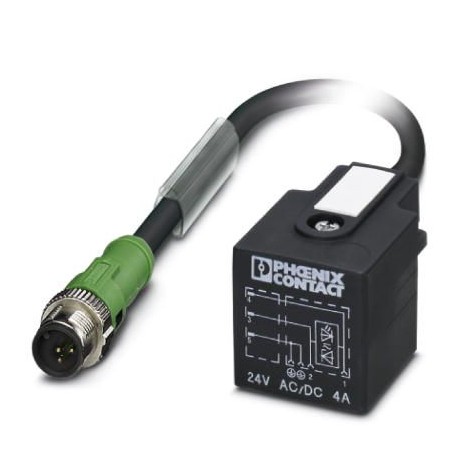

SAC-3P-MS/ 0,6-PUR/A-1L-Z SCO 1434895 PHOENIX CONTACT Cavo sensore-attuatore
SAC-3P-MS/ 0,6-PUR/A-1L-Z SCO
1434895
PHOENIX_CONTACT
Cavo sensore-attuatore

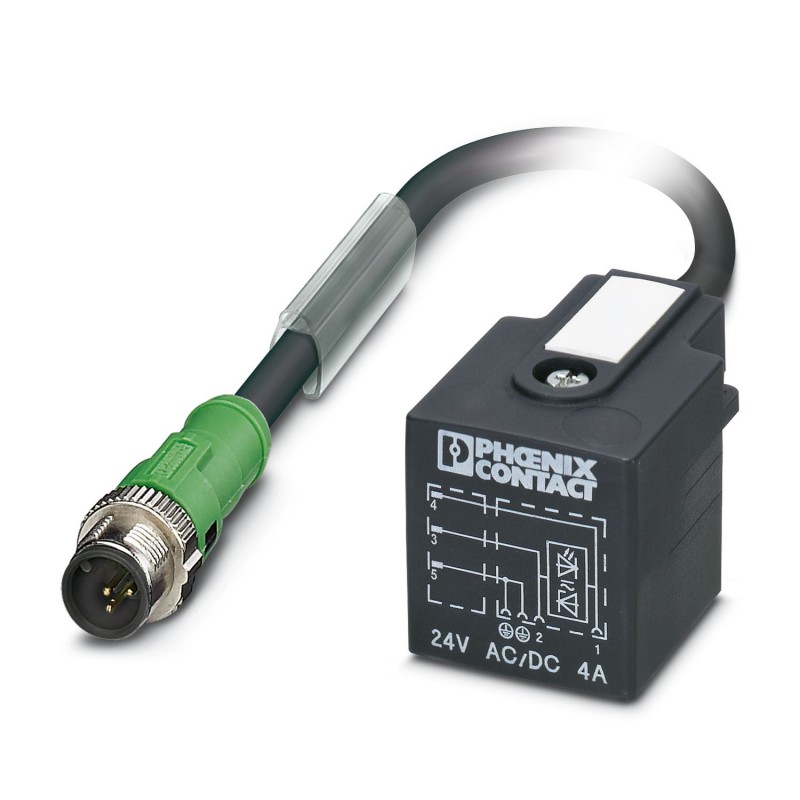

Cavo sensore/attuatore, a 3 poli senza alogeni, connettore M12 diritto, codifica: A SPEEDCON, connettori a valvola A, con 1 LED, collegato con diodo Z, lunghezza cavo: 0,6 m
Cavo sensore/attuatore, 3-poli, PUR senza alogenati, grigio-nero RAL 7021, Maschio diritto M12 SPEEDCON, codifica: A, su Connettore per valvole A, con 1 LED , Circuito: Diodo Z, lunghezza cavo: 0,6 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo sensore/attuatore con connettori per valvole |
| Applicazione | Standard |
| Numero di poli | 3 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | TPU |
| Materiale custodia connettori per valvole | TPU |
| Materiale impugnature | TPU |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale contatto | CuSn |
| Materiale inserto portacontatti connettore per valvola | PA 6.6 |
| Materiale superficie contatti | Sn |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 24 V AC |
| 24 V DC | |
| Corrente nominale IN | 4 A |
| Caratteristiche connettore per valvole | |
| Viti di fissaggio | M3 x 29 |
| Potenza impulso | 40 W (a 100 µs impulso quadrato) |
| Tensione della polarità | 70 V (a corrente costante di 2 mA) |
| Tensione di blocco | 50 V |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 (Connettore M12) |
| Segnalazione stato | 1 LED |
| Indicazione di stato disponibile | Sì |
| Connessione 1 | |
| Tipo | Maschio diritto M12 SPEEDCON |
| Numero di poli | 3 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | A |
| Connessione 2 | |
| Tipo | Connettore per valvole A |
| Materiale | CuSn (Contatto) |
| Sn (Superficie contatti) | |
| PA 6.6 (Portacontatti) | |
| TPU (Custodia) | |
| Lunghezza cavo | 0,6 m |
| PUR senza alogenati nero [PUR] | |
| Disegno quotato |  |
| Peso della linea | 30 kg/km |
| UL AWM Style | 20549 |
| Numero di poli | 3 |
| Schermato | no |
| Tipo di cavo | PUR senza alogenati nero [PUR] |
| Struttura conduttore segnale linea | 28x 0,15 mm |
| Linea segnale AWG | 20 |
| Sezione del conduttore | 3x 0,5 mm² |
| Diametro filo con guaina isolante | 1,5 mm ±0,05 mm (Linea del segnale) |
| Diametro esterno conduttore | 4,50 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PP |
| Conduttore singolo, colore | nero 1, nero 2, verde/giallo |
| Cordatura intera | 3 fili twistati longitudinalmente |
| Resistenza del conduttore max. | 39 Ω/km (a 20 °C) |
| Resistenza di isolamento | min. 20 MΩ*km |
| Tensione nominale cavi | ≤ 300 V |
| Tensione di prova | ≥ 1200 V |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 22,5 mm |
| Raggio di piegatura minimo, mobile | 45 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 15000000, Raggio di piegatura: 50 mm, Corsa di posizionamento: 0,9 m, Velocità di posizionamento: 5 m/s, Accelerazione: 30 m/s² |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza alla fiamma | secondo DIN VDE 0482 |
| secondo DIN EN 50265-2-1 | |
| Resistenza all'olio | secondo DIN EN 60811-2-1 |
| Altra resistenza | notevole resistenza all'olio |
| resistente ai raggi UV (secondo DIN EN ISO 4892-2-A) | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
| -20 °C ... 85 °C (connettore per valvole) | |
| -40 °C ... 80 °C (cavi, posa fissa) | |
| -15 °C ... 80 °C (Cavi, posa mobile) | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Definizione norma | Connettori per valvole |
| Norme/disposizioni | EN 175301-803 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 0.6 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | Sì |
| schermato (EF000881) | No |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | CuSn |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -20 °C |
| tensione nominale (EF000228) | 24 V |
| grado di protezione (IP) (EF005474) | IP65 |
