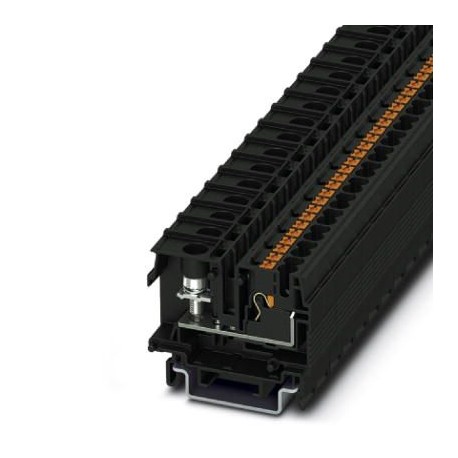

BTH 3,5-F 3281118 PHOENIX CONTACT Morsettiera passante
BTH 3,5-F
3281118
PHOENIX_CONTACT
50
Morsettiera passante
morsetti di giunzione > Staffa terminale per canalina
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Chiave Dati Commerciali
| Orderkey | Tre millioni due cento ottanta un mille cento diciotto |
|---|---|
| Unità d'imballaggio | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626620572 |
| Peso per Pezzo (escluso imballaggio) | 13.040 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | IN (India) |
Generale
| Numero di livelli | Uno |
|---|---|
| Numero di connessioni | Tre |
| Sezione trasversale nominale | 4 mm2 |
| Colore | nero |
| Materiale isolante | PC |
| Classe di infiammabilità secondo UL 94 | V0 |
| Tensione d'impulso | 8 kV |
| Grado di inquinamento | Tre |
| Categoria di sovratensione | III |
| Gruppo materiali isolanti | IIIa |
| Massima dissipazione di potenza nominale condizione | 1.02 W |
| Temperatura ambiente (esercizio) | -40 °C ... + 110 °C |
| Metodo di connessione | Anello capocorda per cavo |
| Connessione in acc. con standard | IEC 60947-7-1 |
| Massima corrente di carico | 32 A |
| Corrente nominale IN | 32 A |
| Tensione nominale UN | 690 V |
| Metodo di connessione | Push-in di connessione |
| Connessione in acc. con standard | IEC 60947-7-1 |
| Massima corrente di carico | 32 A (La massima corrente di carico non deve essere superato entro il corrente totale di tutti i conduttori collegati.) |
| Corrente nominale IN | 32 A |
| Tensione nominale UN | 690 V |
| Aprire il pannello laterale | Sì |
Connessione dati
| Metodo di connessione | Anello capocorda per cavo |
|---|---|
| Connessione in acc. con standard | IEC 60947-7-1 |
| La filettatura della vite | M4 |
| Coppia di serraggio, min. | 1.4 Nm |
| Coppia di serraggio max | 2 Nm |
| Lunghezza di spelatura | 10 mm 12 mm ... |
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 4 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 4 mm2 |
| Min. AWG sezione conduttore flessibile | Venti quattro |
| Max. AWG sezione conduttore flessibile | Dodici |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,2 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 4 mm2 |
| Capocorda per cavo di collegamento secondo la norma | DIN 46234 |
| Min. la sezione per capocorda per cavo di connessione | 0,2 mm2 |
| Max. la sezione per capocorda per cavo di connessione | 4 mm2 |
| AWG min | Venti quattro |
| AWG max | Dodici |
| Diametro del foro, min. | 4.3 mm |
| Capocorda larghezza max. | 8.8 mm |
| Diametro del bullone | 4 mm |
| La filettatura della vite | M4 |
| Coppia di serraggio, min. | 1.4 Nm |
| Coppia di serraggio max | 2 Nm |
| Metodo di connessione | Push-in di connessione |
| Connessione in acc. con standard | IEC 60947-7-1 |
| Lunghezza di spelatura | 10 mm 12 mm ... |
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 4 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Dodici |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 4 mm2 |
| Min. AWG sezione conduttore flessibile | Venti quattro |
| Max. AWG sezione conduttore flessibile | Dodici |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 2,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 2,5 mm2 |
| Sezione conduttore solido min. | 0,5 mm2 |
| Sezione conduttore solid max. | 4 mm2 |
| Sezione conduttore AWG min. | Venti |
| Sezione conduttore AWG max. | Dodici |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 2,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 2,5 mm2 |
Dati di connessione (standard JIS)
| Metodo di connessione | Anello capocorda per cavo |
|---|---|
| Connessione in acc. con standard | JIS 8207-7-1 |
| Sezione conduttore flessibile min. | 0,5 mm2 |
| Sezione conduttore flessibile max. | 3.5 mm2 |
| Capocorda per cavo di collegamento secondo la norma | JIS 8207-7-1 |
| Min. la sezione per capocorda per cavo di connessione | 0,5 mm2 |
| Max. la sezione per capocorda per cavo di connessione | 3.5 mm2 |
| Diametro del foro, min. | 4.3 mm |
| Capocorda larghezza max. | 8.8 mm |
| Diametro del bullone | 4 mm |
| La filettatura della vite | M4 |
| Coppia di serraggio, min. | 1.4 Nm |
| Coppia di serraggio max | 2 Nm |
| Corrente nominale IN | 30 Un |
| Massima corrente di carico | 30 Un |
| Tensione nominale UN | 600 V |
| Metodo di connessione | Push-in di connessione |
| Connessione in acc. con standard | JIS 8207-7-1 |
| Filo singolo/punto terminale, tinta diametro min. | 0,5 mm |
| Filo singolo/punto terminale, solide di diametro max. | 2 mm |
| Sezione conduttore flessibile min. | 0,5 mm2 |
| Sezione conduttore flessibile max. | 3.5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 2 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 2 mm2 |
| Connessione sezioni direttamente collegabili | 0.8 mm 2 mm |
| Filo singolo/punto terminale, tinta diametro min. | 0,8 mm |
| Filo singolo/punto terminale, solide di diametro max. | 2 mm |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 2 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 2 mm2 |
Norme e Regolamenti
| Connessione in acc. con standard | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento venti unoeCl@ss 4.1Venti sette millioni cento quaranta un mille cento venti unoeCl@ss 5.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 5.1Venti sette millioni cento quaranta un mille cento ventieCl@ss 6.0Venti sette millioni cento quaranta un mille centoeCl@ss 7.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 8.0Venti sette millioni cento quaranta un mille cento ventieCl@ss 9.0Venti sette millioni cento quaranta un mille cento venti
UNSPSC 6.01Trenta millioni due cento undici mila otto cento undiciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 11Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento dieci
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
