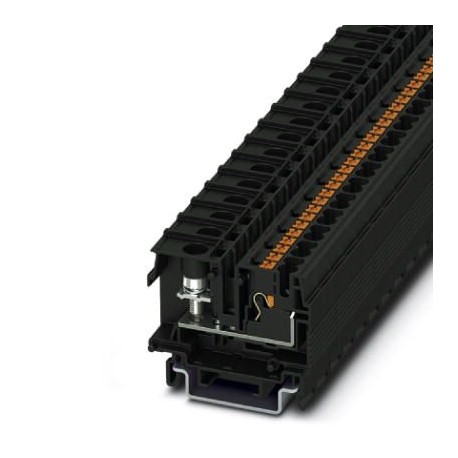

BTH 3,5-F 3281118 PHOENIX CONTACT Alimentation par bornier
BTH 3,5-F
3281118
PHOENIX_CONTACT
50
Alimentation par bornier
Borne d’alimentation, avec bride sur le côté gauche, type de raccordement : Borne de câble annulaire, Raccord enfichable, largeur : 12,7 mm, couleur : noir, montage : NS 35/7,5, NS 35/15, Montage direct avec un collier de serrage
Blocs de jonction > Bloc de jonction traversant
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Trois million deux cent quatre vingt une mille cents dix huit |
|---|---|
| Unité d'emballage | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626620572 |
| Poids par Pièce (hors emballage) | 13.040 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante neuf mille dix |
| Pays d'origine | DANS (Inde) |
Général
| Nombre de niveaux | Un |
|---|---|
| Nombre de connexions | Trois |
| Nominale de la section transversale | 4 mm2 |
| Couleur | noir |
| Matériau isolant | PC |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Nominale tension de choc | 8 kV |
| Degré de pollution | Trois |
| Catégorie de surtension | III |
| Matériau isolant groupe | IIIa |
| Maximum de dissipation de puissance pour les conditions nominales | 1.02 W |
| Température ambiante (fonctionnement) | -40 °C ... 110 °C |
| Méthode de connexion | Anneau cosse de câble |
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Maximum de courant de charge | Trente deux |
| Courant Nominal j'N | Trente deux |
| Tension nominale UN | 690 V |
| Méthode de connexion | Pousser-dans le cadre |
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Maximum de courant de charge | 32 A (La valeur maximale du courant de charge ne doit pas être dépassée par le courant total de tous les conducteurs connectés.) |
| Courant Nominal j'N | Trente deux |
| Tension nominale UN | 690 V |
| Ouvrez le panneau latéral | Oui |
Les données de connexion
| Méthode de connexion | Anneau cosse de câble |
|---|---|
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Filet de vis | M4 |
| Couple de serrage min | 1.4 Nm |
| Couple de serrage max | 2 Nm |
| Dénudage des conducteurs | 10 mm 12 mm ... |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 4 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 4 mm2 |
| Min. AWG chef de section, flexible | Vingt quatre |
| Max. AWG chef de section, flexible | Douze |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0.2 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 4 mm2 |
| Cosse de câble de connexion selon la norme | DIN 46234 |
| Min. croix de section pour la cosse du câble de connexion | 0.2 mm2 |
| Max. croix de section pour la cosse du câble de connexion | 4 mm2 |
| AWG min | Vingt quatre |
| AWG max | Douze |
| Le diamètre du trou, min. | 4.3 mm |
| Cosse de câble largeur max. | 8.8 mm |
| Le diamètre du boulon | 4 mm |
| Filet de vis | M4 |
| Couple de serrage min | 1.4 Nm |
| Couple de serrage max | 2 Nm |
| Méthode de connexion | Pousser-dans le cadre |
| Connexion en acc. avec la norme | IEC 60947-7-1 |
| Dénudage des conducteurs | 10 mm 12 mm ... |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 4 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Douze |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 4 mm2 |
| Min. AWG chef de section, flexible | Vingt quatre |
| Max. AWG chef de section, flexible | Douze |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 2,5 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 2,5 mm2 |
| Chef de section transversale solide min. | 0,5 mm2 |
| Chef de section transversale solide max. | 4 mm2 |
| Chef de section AWG min. | Vingt |
| Chef de section AWG max. | Douze |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,5 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 2,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 2,5 mm2 |
Les données de connexion (norme JIS)
| Méthode de connexion | Anneau cosse de câble |
|---|---|
| Connexion en acc. avec la norme | JIS 8207-7-1 |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 3.5 mm2 |
| Cosse de câble de connexion selon la norme | JIS 8207-7-1 |
| Min. croix de section pour la cosse du câble de connexion | 0,5 mm2 |
| Max. croix de section pour la cosse du câble de connexion | 3.5 mm2 |
| Le diamètre du trou, min. | 4.3 mm |
| Cosse de câble largeur max. | 8.8 mm |
| Le diamètre du boulon | 4 mm |
| Filet de vis | M4 |
| Couple de serrage min | 1.4 Nm |
| Couple de serrage max | 2 Nm |
| Courant Nominal j'N | 30 Un |
| Maximum de courant de charge | 30 Un |
| Tension nominale UN | 600 V |
| Méthode de connexion | Pousser-dans le cadre |
| Connexion en acc. avec la norme | JIS 8207-7-1 |
| Simple fil/point terminal, solide diamètre min. | 0,5 mm |
| Simple fil/point terminal, solide diamètre max. | 2 mm |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 3.5 mm2 |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 2 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,5 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 2 mm2 |
| Connexion sections directement enfichable | 0,8 mm 2 mm |
| Simple fil/point terminal, solide diamètre min. | 0,8 mm |
| Simple fil/point terminal, solide diamètre max. | 2 mm |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 2 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,5 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 2 mm2 |
Les normes et les Règlements
| Connexion en acc. avec la norme | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million cents quarante et une mille cents vingt et uneCl@ss 4.1Vingt sept million cents quarante et une mille cents vingt et uneCl@ss 5.0Vingt sept million cents quarante et une mille cents vingteCl@ss 5.1Vingt sept million cents quarante et une mille cents vingteCl@ss 6.0Vingt sept million cents quarante et une mille centeCl@ss 7.0Vingt sept million cents quarante et une mille cents vingteCl@ss 8.0Vingt sept million cents quarante et une mille cents vingteCl@ss 9.0Vingt sept million cents quarante et une mille cents vingt
UNSPSC 6.01Trente million deux cent onze mille huit cent onzeUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 11Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent dixUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent dix
