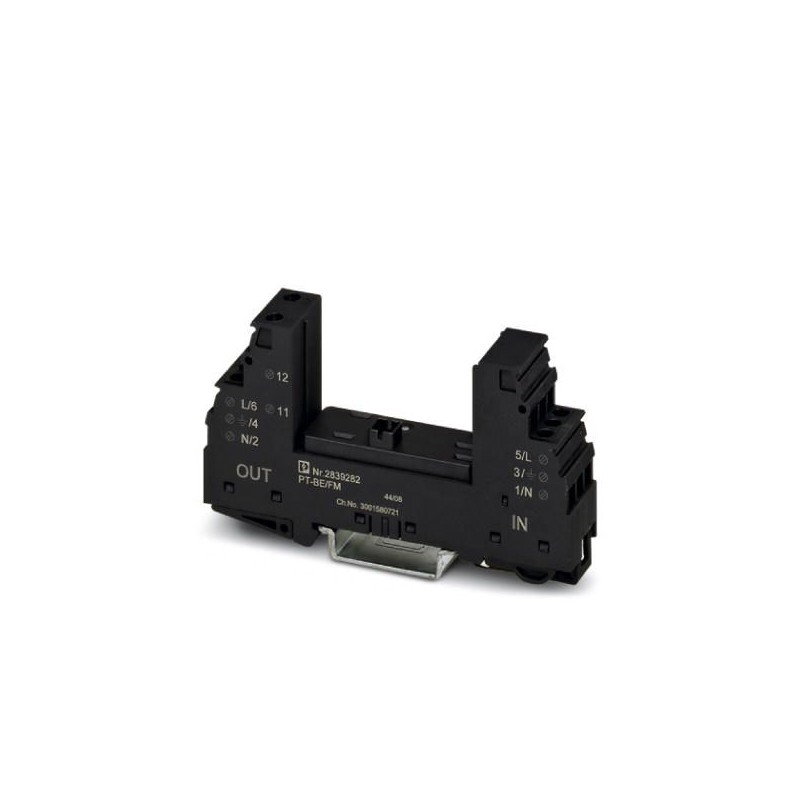

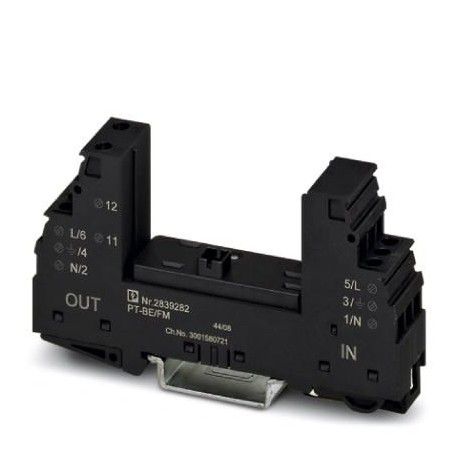

PT-BE/FM 2839282 PHOENIX CONTACT Elemento base protezione contro le sovratensioni tipo 3
PT-BE/FM
2839282
PHOENIX_CONTACT
Elemento base protezione contro le sovratensioni tipo 3
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2839282 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL1411 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 114 (C_4_2017) |
| GTIN | 4017918182502 |
| Peso per pezzo (confezione esclusa) | 45,910 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 90 mm |
|---|---|
| Larghezza | 17,7 mm |
| Profondità | 51,2 mm |
| Unità del passo | 1 TE |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 17,7 mm |
| Profondità modulo completo | 65,5 mm |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 30g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (10 ... 150 Hz / 20 cicli / asse / X, Y, Z) |
Generalità
| Tipo EN | T3 |
|---|---|
| Numero di porte | One |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6-FR |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Elemento base, montaggio su guida DIN |
| N. poli | 3 |
| Segnalazione protezione contro le sovratensioni guasta | Contatto FM |
Circuito di protezione
| Tensione nominale UN | 230 V AC (TN-S) |
|---|---|
| 230 V AC (TT) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 264 V AC |
| Corrente di carico nom. IL | 26 A (30 °C) |
| Resistenza ai corto circuiti ISCCR | 1,5 kA AC |
| Prefusibile massimo per cablaggio standard | Indipendentemente dal connettore utilizzato |
| Prefusibile massimo per cablaggio di tipo passante | 25 A (gG / B / C) |
Indicazione/segnalazione a distanza
| Funzione di inserzione | Contat. apert. |
|---|---|
| Collegamento | Connessione a vite |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Filettatura | M3 |
| Coppia di serraggio | 0,8 Nm |
| Lunghezza di spelatura | 8 mm |
Specifiche UL
| Tipo SPD | ACC |
|---|---|
| Tensione nominale | 240 V DC |
| Corrente di carico nom. IL | 20 A |
| Sistema di ripartizione dell'energia | Split phase |
| Frequenza nominale | 50/60 Hz |
Indicazione UL/segnalazione a distanza
| Coppia di serraggio | 5 lbf-in. ... 7 lbf-in. |
|---|---|
| Sezione conduttore AWG | 14 ... 12 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2839282-PT-BE/FM | 122 Kbytes |
|
