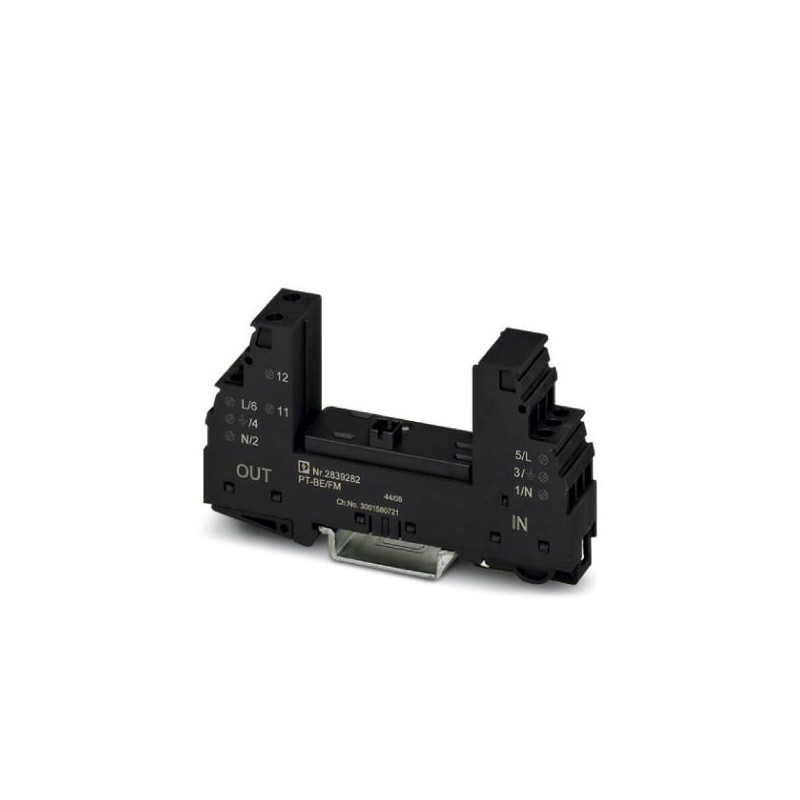

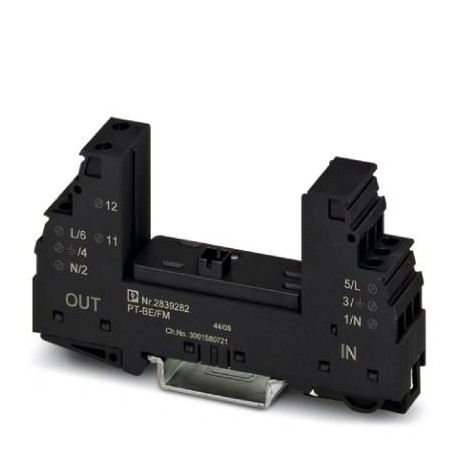

PT-BE/FM 2839282 PHOENIX CONTACT Élément de base de protection antisurtension type 3
PT-BE/FM
2839282
PHOENIX_CONTACT
Élément de base de protection antisurtension type 3
Elément de base pour la protection enfichable PT, montage sur NS 35/7,5 et NS 35/15, largeur du boîtier : 17,5 mm
Protection par mise à la terre, contre la foudre et contre les surtensions > Parafoudre pour équipement informatique / mesure, commande et régulation
Trabtech (TT)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2839282 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 114 (C-4-2017) |
| GTIN | 4017918182502 |
| Poids par pièce (hors emballage) | 0,046 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Hauteur | 90 mm |
|---|---|
| Largeur | 17,7 mm |
| Profondeur | 51,2 mm |
| Pas | 1 UL |
| Hauteur module complet | 90 mm |
| Largeur module complet | 17,7 mm |
| Profondeur module complet | 65,5 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Choc (fonctionnement) | 30g (Semi-sinusoïdal / 11 ms / 3x X, Y, Z) |
| Vibration (fonctionnement) | 5g (10 ... 150 Hz / 20 cycles / Axe / X, Y, Z) |
Généralités
| Types EN | T3 |
|---|---|
| Nombre de ports | One |
| Type de montage | Profilé : 35 mm |
| Coloris | noir foncé RAL 9005 |
| Matériau du boîtier | PA 6.6-FR |
| Degré de pollution | 2 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Type | Élément de base, montage sur rail DIN |
| Nombre de pôles | 3 |
| Message protection antisurtension défectueuse | Contact de signalisation à distance |
Circuit de protection
| Tension nominale UN | 230 V AC (TN-S) |
|---|---|
| 230 V AC (TT) | |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Tension permanente maximale UC | 264 V AC |
| Courant de charge nominal IL | 26 A (30 °C) |
| Courant de court-circuit assigné ISCCR | 1,5 kA AC |
| Fusible en amont maximum pour câblage de lignes de dérivation | Dépend du connecteur mâle utilisé |
| Fusible maximal pour câblage traversant | 25 A (gG / B / C) |
Affichage / Signalisation à distance
| Fonction de commutation | Contact NF |
|---|---|
| Type de raccordement | Raccordement vissé |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
| Filetage vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur à dénuder | 8 mm |
Spécifications UL
| Type SPD | ACC |
|---|---|
| Tension nominale | 240 V DC |
| Courant de charge nominal IL | 20 A |
| Système de distribution d'énergie | Split phase |
| Fréquence nominale | 50/60 Hz |
UL Affichage / Signalisation à distance
| Couple de serrage | 5 lbf-in. ... 7 lbf-in. |
|---|---|
| Section conduct. AWG | 14 ... 12 |
UL caractéristiques de raccordement
| Section conduct. AWG | 14 ... 12 |
|---|---|
| Couple de serrage | 5 lbf-in. ... 7 lbf-in. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130803eCl@ss 8.027130803eCl@ss 9.027130803
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR .pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2839282-PT-BE/FM | 122 Kbytes |
|
