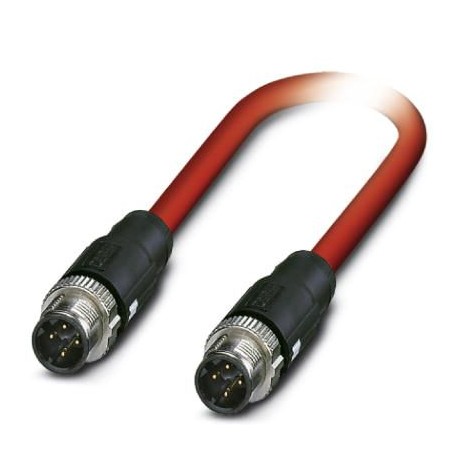

VS-MSDS-MSDS-93K-LI/2,0 1419169 PHOENIX CONTACT Cavo di sistema bus
VS-MSDS-MSDS-93K-LI/2,0
1419169
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Cavo di sistema bus
Cavo di sistema bus, Sercos CAT5 (100 MBit/s), 4 poli, connettore M12 diritto, codifica: D/IP67, a connettore M12 diritto, codifica: D/IP67, lunghezza cavo: 2 m
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1419169 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF1CJO - |
| Pagina catalogo | Pagina 317 (PC_2011) |
| GTIN | 4046356541145 |
| Peso per pezzo (confezione esclusa) | 165,400 g |
| Numero tariffa doganale | 85444210 |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Grado di protezione | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (cavi, posa fissa) |
| -25 °C ... 70 °C (cavi, posa mobile) |
Dati generali
| Tensione di dimensionamento | 48 V AC |
|---|---|
| 60 V DC | |
| N. poli | 4 |
| Tipo di segnale/categoria | Sercos CAT5 (IEC 11801), 100 MBit/s |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Breve descrizione alternativa del prodotto | Cavo Sercos III |
Cavo
| Tipo cavo | Sercos III |
|---|---|
| Tipo cavo (sigla) | 93K |
| UL AWM Style | 21694 (60 °C / 600 V) |
| Tipo di segnale/categoria | Sercos CAT5 (IEC 11801), 100 MBit/s |
| Struttura cavo | 1x4xAWG22/7; SF/TQ |
| Sezione conduttore | 4x 0,34 mm² |
| Linea segnale AWG | 22 |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Diametro cavo incluso isolamento | ca. 1,55 mm |
| Colori filo | bianco, giallo, blu, arancio |
| Tipo di schermatura a coppie | Poliestere rivestito in alluminio |
| Cordatura intera | Sternvierer |
| Schermatura | Treccia di fili in rame stagnati |
| Guaina esterna, colore | rosso traffico RAL 3020 |
| Spessore parete rivestimento esterno | ca. 0,9 mm |
| Diametro esterno cavo D | 6,5 mm ±0,2 mm |
| Raggio di piegatura minima, fisso | 3 x D |
| Raggio di piegatura minima, flessibile | 7 x D |
| Peso del cavo | 68 kg/km |
| Guaina esterna, materiale | PVC |
| Guaina interna materiale | PVC |
| Materiale isolamento fili | PE |
| Materiale conduttore | Filo Cu stagnato |
| Resistenza di isolamento | ≥ 0,5 GΩ*km |
| resistenza del conduttore | ≤ 120 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
| Runtime | 5,3 ns/m |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (a 10 Hz) |
| Tensione nominale cavo | 600 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min) |
| Tensione di prova filo/schermatura | 2000 V (50 Hz, 1 min) |
| Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
| Resistenza all'olio | limitatamente resistente agli oli |
| Altra resistenza | resistente ai raggi UV secondo la norma UL 1581, paragrafo 1200 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (cavi, posa mobile) | |
| Temperatura ambiente (posa) | -20 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 2 m |
| materiale della guaina del cavo (EF004136) | cloruro di polivinile (PVC) |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| materiale del rivestimento di contatto (EF004020) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1419169-VS-MSDS-MSDS-93K-LI/2,0 | 149 Kbytes |
|
