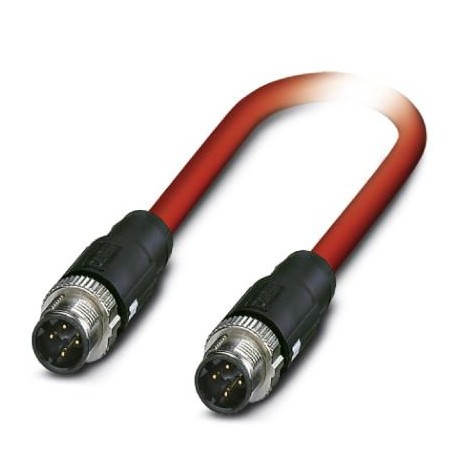

VS-MSDS-MSDS-93K-LI/2,0 1419169 PHOENIX CONTACT Cable de sistema de bus, Sercos CAT5 (100 MBit/s), 4-polos, ..
VS-MSDS-MSDS-93K-LI/2,0
1419169
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Cable de sistema de bus, Sercos CAT5 (100 MBit/s), 4-polos, PVC/PVC, rojo tráfico RAL 3020, Conector recta M12, codificación: D / IP67, a Conector recta M12, codificación: D / IP67, longitud de cable: 2 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1419169 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CJO - |
| Página del catálogo | Página 317 (PC_2011) |
| EAN | 4046356541145 |
| Peso por unidad (sin incluir el embalaje) | 165,400 g |
| Número de tarifa arancelaria | 85444210 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (cable, disposición fija) |
| -25 °C ... 70 °C (cable, disposición móvil) |
Datos generales
| Tensión de dimensionamiento | 48 V AC |
|---|---|
| 60 V DC | |
| Número de polos | 4 |
| Tipo de señal/categoría | Sercos CAT5 (IEC 11801), 100 MBit/s |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Descripción alternativa breve del artículo | Cable Sercos III |
Cable
| Tipo de cable | Sercos III |
|---|---|
| Tipo de cable (abreviatura) | 93K |
| UL AWM Style | 21694 (60 °C/600 V) |
| Tipo de señal/categoría | Sercos CAT5 (IEC 11801), 100 MBit/s |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | aprox. 1,55 mm |
| Colores de conductor | Blanco, amarillo, azul, naranja |
| Tipo de apantallamiento de pares | Folio de poliéster con forrado de aluminio |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Malla de hilos de cobre estañados |
| Envoltura exterior, color | rojo tráfico RAL 3020 |
| Grosor de pared envoltura exterior | aprox. 0,9 mm |
| Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 3 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
| Peso del cable | 68 kg/km |
| Envoltura exterior, material | PVC |
| Material Envoltura interior | PVC |
| Material Aislamiento de conductor | PE |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 0,5 GΩ*km |
| Resistencia del conductor | ≤ 120 Ω/km |
| Impedancia propia | 100 Ω ±15 Ω (a 100 MHz) |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 Hz) |
| Tensión nominal Cable | 600 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
| Resistencia a las llamas | según UL 1685 (CSA FT 4) |
| Resistencia al aceite | Resistente al aceite con restricciones |
| Otras resistencias | resistente a los rayos UV según UL 1581, sección 1200 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | M12 |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 2 m |
| Material de la vaina del cable (EF004136) | Policloruro de vinilo (PVC) |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1419169-VS-MSDS-MSDS-93K-LI/2,0 | 149 Kbytes |
|
