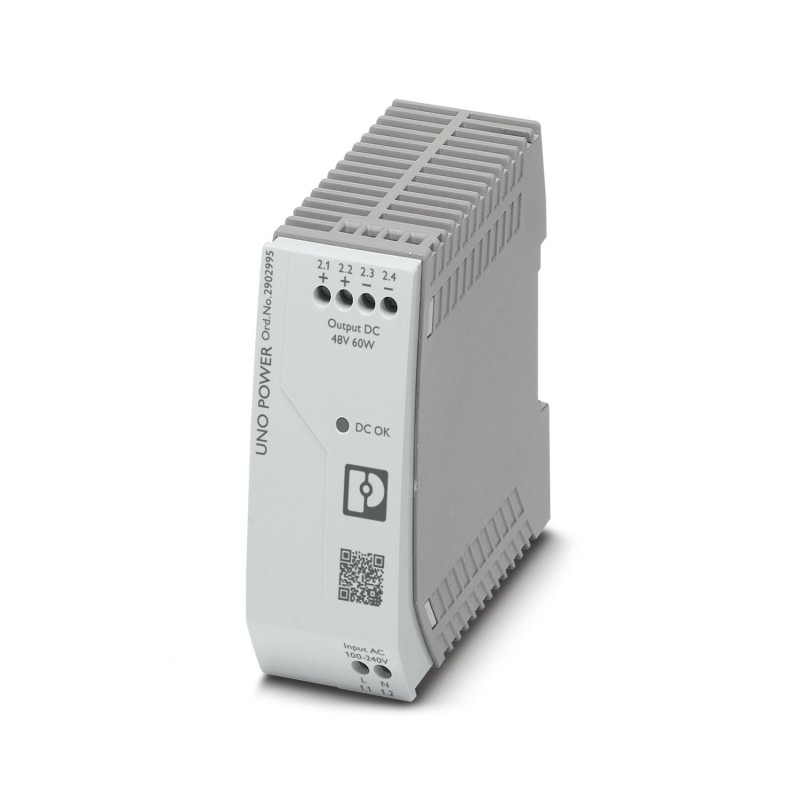

UNO-PS/1AC/48DC/ 60W 2902995 PHOENIX CONTACT Alimentatore
UNO-PS/1AC/48DC/ 60W
2902995
PHOENIX_CONTACT
Alimentatore
UNO POWER Alimentatore switching primario per montaggio su guida, Ingresso: Monofase, Uscita: 48 V DC/60 W
Alimentatore UNO POWER switching per montaggio su guida, ingresso: monofase, uscita: 48 V DC / 60 W
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Dati di ingresso
| Funzionamento AC | |
| Intervallo tensione in entrata | 100 V AC ... 240 V AC |
| Range tensione d'ingresso | 85 V AC ... 264 V AC |
| Campo delle tensioni d'ingresso AC | 85 V AC ... 264 V AC |
| Tipo di tensione della tensione di alimentazione | AC |
| Impulso corrente di inserzione | < 30 A (tip.) |
| Integrale del picco di corrente di inserzione (I2t) | < 0,5 A2s (tip.) |
| Range di frequenze (fN) | 50 Hz ... 60 Hz ±10 % |
| Tempo di copertura delle interruzioni di rete | > 20 ms (120 V AC) |
| > 90 ms (230 V AC) | |
| Corrente assorbita | tip. 1,3 A (100 V AC) |
| tip. 0,6 A (240 V AC) | |
| Assorbimento di potenza nominale | 134,7 VA |
| Circuito di protezione | Protezione contro le sovratensioni dei transienti; Varistore |
| Fattore di potenza (cos phi) | 0,5 |
| Tempo di accensione tipico | < 1 s |
| Fusibile d'ingresso | 2 A (ritardato, interno) |
| Selezione di un fusibile idoneo per la protezione in ingresso | 6 A ... 16 A (Caratteristica B, C, D, K) |
Dati di uscita
| Efficienza | tip. 89 % (120 V AC) |
| tip. 89 % (230 V AC) | |
| Caratteristica di uscita | HICCUP |
| Tensione di uscita nominale | 48 V DC |
| Corrente nominale di uscita (IN) | 1,25 A (-25 °C ... 55 °C) |
| Declassamento | 55 °C ... 70 °C (2,5 %/K) |
| Resistenza alimentazione di ritorno | < 60 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | ≤ 60 V DC |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 2 % (Variazione di carico dinamica 10 % ... 90 %, 10 Hz) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 35 mVSS(con valori nominali) |
| Resistente a cortocircuiti | sì |
| Potenza d'uscita | 60 W |
| Max. potenza dissipata a vuoto | < 0,4 W |
| Max. potenza dissipata con carico nominale | < 7 W |
| Tempo di risposta | < 0,5 s (UOUT(10 % ... 90 %)) |
| Tempo di risposta | < 2 ms |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
Dati di collegamento
| Ingresso | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica min. | 0,2 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica min. | 0,2 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
| Uscita | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica min. | 0,2 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino con collare in plastica max. | 2,5 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica min. | 0,2 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Coppia min. | 0,5 Nm |
| Coppia max. | 0,6 Nm |
Segnalazione
| Tipi di segnalazione | LED |
Caratteristiche elettriche
| Numero fasi | 1,00 |
| Tensione di isolamento ingresso/uscita | 4 kV AC (omologazione) |
| 3 kV AC (Collaudo) |
Caratteristiche articolo
| Tipo di prodotto | Alimentazione |
| Famiglia di prodotti | UNO POWER |
| MTBF (IEC 61709, SN 29500) | > 1138000 h (40 °C) |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Classe di protezione | II (in quadro elettrico chiuso) |
| Grado d'inquinamento | 2 |
Dimensioni
| Larghezza | 35 mm |
| Altezza | 90 mm |
| Profondità | 84 mm |
| Dimensioni di montaggio | |
| Distanza di montaggio destra/sinistra | 0 mm / 0 mm |
| Distanza di montaggio in alto/in basso | 30 mm / 30 mm |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | affiancabile: orizzontale 0 mm, verticale 30 mm |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Con verniciatura di protezione | no |
Indicazioni materiale
| Classe di combustibilità a norma UL 94 (custodia / morsetti) | V0 |
| Materiale custodia | Plastica |
| Materiale custodia | Policarbonato |
| Materiale piedino di fissaggio | POM (Polyoxymethylene) |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Classe di climatizzazione | 3K22 (a norma EN 60721-3-3) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normative e prescrizioni
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
| Sicurezza elettrica a norma | IEC 62368-1 (SELV) |
| Riferimento normativo – Bassa tensione di protezione | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Norma - Sicurezza dei trasformatori | EN 61558-2-16 |
| Omologazione - requisito dell'industria di semiconduttori per quanto riguarda le interruzioni della tensione di rete | EN 61000-4-11 |
| Interruzioni di tensione di rete | |
| Definizione norma | Requisito dell'industria di semiconduttori per quanto riguarda le interruzioni della tensione di rete |
| Norme/disposizioni | SEMI F47 - 0706 (180 V AC) |
Omologazioni
| CSA | CAN/CSA-C22.2 No. 60950-1-07 |
| CSA-C22.2 No. 107.1-01 | |
| CAN/CSA-C22.2 No. 213 Classe I, Division 2, Groups A, B, C, D T4A (Hazardous Location) | |
| Omologazioni UL | UL/C-UL Listed UL 508 |
| NEC Class 2 a norma UL 1310 | |
| ANSI/ISA 12.12.01 Elenco UL/C-UL Classe I, Divisione 2, gruppi A, B, C, D T4 (Hazardous Location) | |
| UL/C-UL Recognized UL 60950-1 | |
| Conformità/Omologazioni | |
| SIL secondo IEC 61508 | 0 |
Dati EMC
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Requisiti delle interferenze elettromagnetiche Emissione di disturbi | EN 61000-6-3 |
| EN 61000-6-4 | |
| Requisiti delle interferenze elettromagnetiche Immunità ai disturbi | EN 61000-6-1 |
| EN 61000-6-2 | |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 6 kV (Grado severità collaudo 3) |
| Scarica in aria | 8 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Frequenza | 1 GHz ... 6 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | 4 kV (Grado severità collaudo 4 - asimmetrico) |
| Uscita | 2 kV (Grado severità collaudo 3 - asimmetrico) |
| Osservazioni | Criterio B |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Ingresso | 1 kV (Grado severità collaudo 2 - simmetrico) |
| 2 kV (Grado severità collaudo 3 - asimmetrico) | |
| Uscita | 0,5 kV (Grado severità collaudo 1 - simmetrico) |
| 1 kV (Grado severità collaudo 2 - asimmetrico) | |
| Osservazioni | Criterio B |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| Ingresso/uscita | asimmetrico |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V (Grado severità collaudo 3) |
| Cadute di tensione | |
| Norme/Disposizioni | EN 61000-4-11 |
| Tensione | 230 V AC |
| Frequenza | 50 Hz |
| Calo di tensione | 70 % |
| Numero dei periodi | 25 periodi |
| Testo aggiuntivo | Classe 3 |
| Osservazioni | Criterio A |
| Calo di tensione | 40 % |
| Numero dei periodi | 10 periodi |
| Testo aggiuntivo | Classe 3 |
| Osservazioni | Criterio A |
| Calo di tensione | 0 % |
| Numero dei periodi | 1 periodo |
| Testo aggiuntivo | Classe 3 |
| Osservazioni | Criterio A |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-3 |
| Tensione di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Raggio di radiodisturbo secondo norma EN 55011 | EN 55011 (EN 55022) classe B campo di impiego Industria e ambiente domestico |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC |
| 1a tensione d'uscita (EF006792) | 48 V |
| max. corrente d'uscita 1 (EF008284) | 1.25 A |
| tensione d'uscita regolabile (EF007002) | No |
| valore nominale tensione d'uscita 1 (EF009393) | 48 V |
| valore nominale corrente d'uscita 1 (EF009396) | 1.25 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 85 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 100 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 134.7 VA |
| potenza erogata (EF003034) | 60 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 90 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 35 mm |
| altezza (EF000040) | 90 mm |
| profondità (EF000049) | 84 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2902995-UNO-PS/1AC/48DC/ 60W | 122 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
