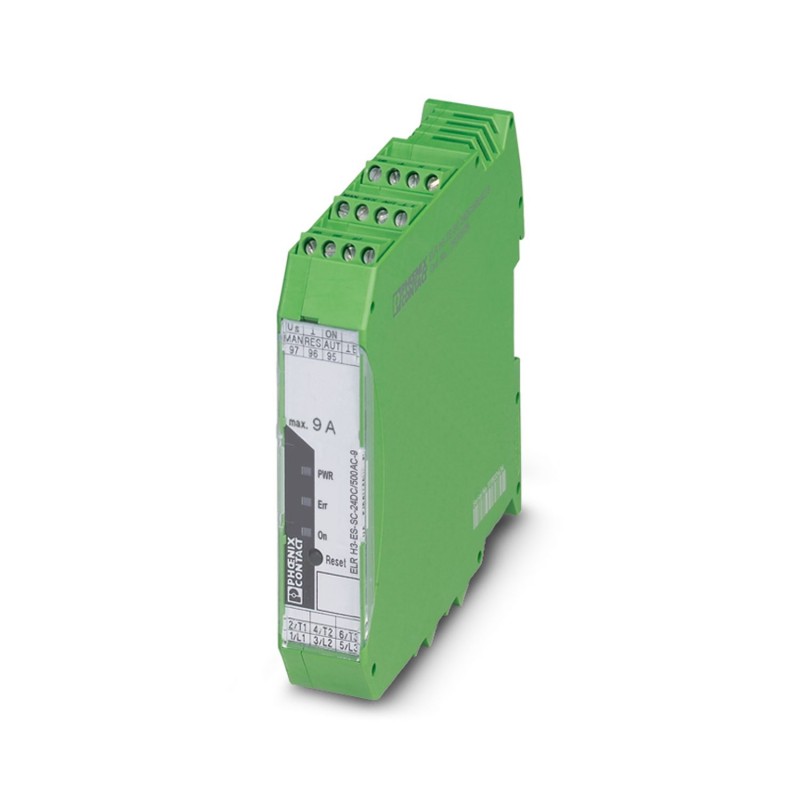

ELR H3-ES-SC-230AC/500AC-2 2900553 PHOENIX CONTACT 2 in 1 ibrido motorino di avviamento per l'avvio di 3 mot..
ELR H3-ES-SC-230AC/500AC-2
2900553
PHOENIX_CONTACT
2 in 1 ibrido motorino di avviamento per l'avvio di 3 motori ~ AC fino a 550 V AC, con ingresso 230 V AC, 2,4 A corrente di uscita, e la funzione di arresto di emergenza.
Regolatore di avviamento ibrido per l'avviamento di motori da 3~ AC fino a 550 V AC, con ingresso 230 V AC, corrente di uscita 2,4 A e funzione di arresto di emergenza.
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Avviatore motore ibrido |
| Famiglia di prodotti | CONTATTORE |
| Modalità di funzionamento | Orario di lavoro 100% |
| Proprietà di isolamento: linee di perdita e intercapedini d'aria tra i circuiti | |
| Isolamento | Separazione sicura |
| Numero di fasi | 3 |
| Durata elettrica | 3x 107Operazioni |
| Frequenza degli investimenti | ≤ 2 Hz |
| Massima dissipazione | 4,7 W |
| Potenza dissipata minima | 2,6 W |
| Tipo di valutazione | 1 |
| Linee di dispersione e traferri tra i circuiti | |
| Dimensionamento della tensione di isolamento | 500 V |
| Dimensionamento della tensione transitoria | 6 kV |
| Alimentazione | |
| Tensione di alimentazione assegnata del circuito di controllo Udi | 230 V CA |
| Intervallo di tensione di alimentazione del sistema di controllo | 92 V CA ... 253 V CA |
| Corrente di alimentazione per il controllo del dimensionamento Idi | 4 mA |
| Frequenza di rete | 50/60 Hz |
| Circuito di protezione | Prot. Impennata |
| Controllo | |
| Dimensionamento a U della tensione di azionamentoC | 230 V CA |
| Intervallo di tensione di azionamento | 92 V CA ... 253 V CA |
| Frequenza di rete | 50 Hz 60 Hz 50/60 Hz |
| Soglia di commutazione | 44 V AC (segnale "0") |
| 85 V AC (segnale "1") | |
| Livello di commutazione | < 5 V AC (per arresto di emergenza) |
| Tempo di spegnimento tipico | < 70 ms |
| Uscita CA | |
| Tensione di esercizio assegnata Ue | 500 V CA |
| Intervallo di tensione di servizio | 42 V CA ... 550 V CA |
| Corrente di dimensionamento del servizio Ie | 2,4 A (AC-51) |
| 2,4 A (AC-53a) | |
| Frequenza di rete | 50/60 Hz |
| Intervallo di corrente di carica | 180 mA ... 2,4 A (vedi declassamento) |
| Linea caratteristica di attivazione secondo IEC 60947-4-2 | Classe 10A |
| Tempo di defaticamento | 20 min. (Per il ripristino automatico) |
| Corrente di dispersione | 0 mA |
| Stress residuo | < 0,3 V |
| Circuito di protezione | Prot. Impennata |
| Uscita di feedback | |
| Osservazione | Feedback 01: Contatto di commutazione senza potenziale |
| Circuito di controllo | |
| Tipo di connessione | Collegamento a vite |
| Lunghezza da de-isolare | 8 mm |
| Filettatura | M3 |
| Sezione del conduttore rigido | 0,2 mm² ... 2,5 millimetri ² |
| Sezione flessibile del conduttore | 0,2 mm² ... 2,5 millimetri ² |
| Sezione del conduttore AWG | 24 ... 14 |
| Circuito di carica | |
| Tipo di connessione | Collegamento a vite |
| Lunghezza da de-isolare | 8 mm |
| Filettatura | M3 |
| Sezione del conduttore rigido | 0,2 mm² ... 2,5 millimetri ² |
| Sezione flessibile del conduttore | 0,2 mm² ... 2,5 millimetri ² |
| Sezione del conduttore AWG | 24 ... 14 |
| Indicazione dello stato | LED (giallo) |
| Visualizzazione della tensione di esercizio | LED verde |
| Indicazione di errore | LED rosso |
| Larghezza | 22,5 mm |
| altezza | 107 millimetri |
| profondità | 114 millimetri |
| Classe di infiammabilità secondo UL 94 | V0 (Alloggiamento) |
| Condizioni ambientali | |
| Indice di protezione | IP20 |
| Temperatura ambiente (servizio) | -25 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Livello di integrità della sicurezza (SIL, IEC 61508) | |
| Marcato | ≤ 3 |
| Osservazione | Disconnessione sicura |
| Livello di prestazione (ISO 13849) | |
| Marcato | e |
| Osservazione | Disconnessione sicura |
| Categoria (ISO 13849) | |
| Marcato | ≤ 3 |
| Osservazione | Disconnessione sicura |
| Dati UL | |
| SCCR | Fusibile da 100 kA (480 V c.a. (30 A classe c.c. / 30 A classe J (guasto alto)) |
| 5 kA (480 V AC (20 A RK5 (guasto standard))) | |
| FLA | 2,4 A (480 V) |
| Norme/Specifiche | |
| Norme/Specifiche | DIN EN 50178 |
| EN 60947 | |
| Requisiti per le centrali elettriche | |
| Norme/Specifiche | DWR 1300/ZXX01/DD/7080.8d |
| Linee di dispersione e traferri tra i circuiti | |
| Norme/Specifiche | DIN EN 50178 |
| Istruzioni per l'installazione | Allineamento con interasse = 20 mm |
| Posizione per il montaggio | Verticale (binario orizzontale) |
