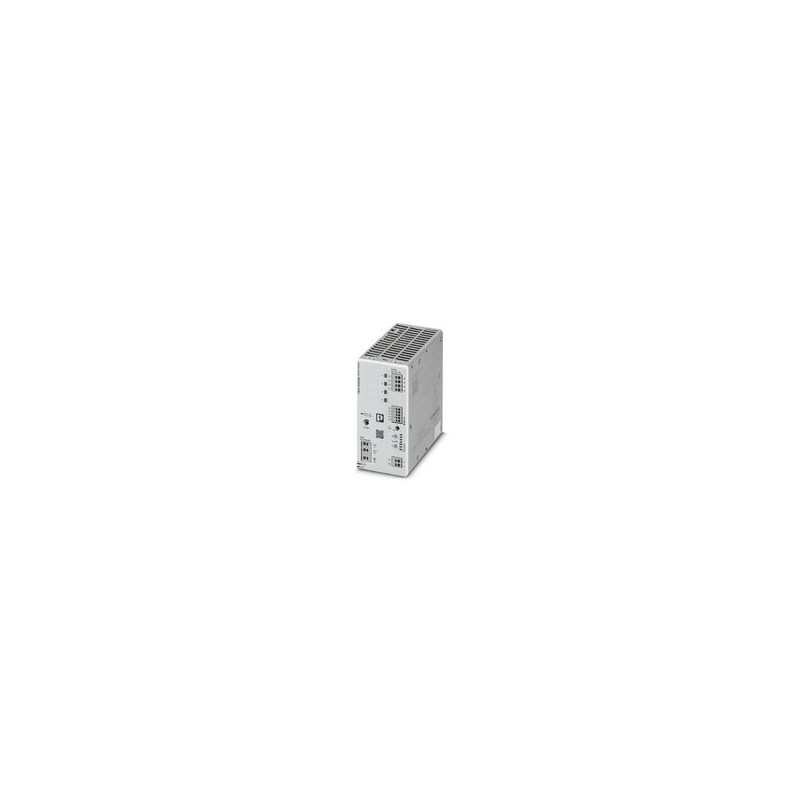

TRIO3-PS/1AC/24DC/10/4C/IOL 1252696 PHOENIX CONTACT Alimentatori primari a commutazione, TRIO POWER, collega..
TRIO3-PS/1AC/24DC/10/4C/IOL
1252696
PHOENIX_CONTACT
Alimentatori primari a commutazione, TRIO POWER, collegamento a spinta, interruttore elettronico per protezione a 4 canali, IO-Link, montaggio su rotaia DIN, ingresso: 1 fase, uscita: 24 V DC / 10 A, regolabile da 24 V DC ... 28 V DC
TRIO3-PS/1AC/24DC/10/4C/IOL - Alimentatore
Alimentazione switching, TRIO POWER, Connessione Push-in, Interruttore di protezione elettronico a 4 canali, IO-Link, Montaggio su guida, ingresso: 1 fase, uscita: 24 V DC / 10 A, regolabile da 24 V DC ... 28 V DC
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Dati di ingresso
| Funzionamento AC | |
| Configurazione della rete di alimentazione | Rete a stella (TN, TT, IT (PE)) |
| Intervallo tensione in entrata | 100 V AC ... 240 V AC |
| Range tensione d'ingresso | 100 V AC ... 240 V AC -15 % ... +10 % |
| 115 V AC ... 240 V AC ±10 % (UL) | |
| Declassamento | < 100 V AC (1 %/V) |
| 2,5 %/K, > 60 °C | |
| Tensione di rete nazionale tipica | 120 V AC |
| 230 V AC | |
| Tipo di tensione della tensione di alimentazione | AC |
| Impulso corrente di inserzione | < 17 A (25 °C) |
| Integrale del picco di corrente di inserzione (I2t) | < 0,5 A2s |
| Range di frequenze (fN) | 50 Hz ... 60 Hz ±10 % |
| Tempo di copertura delle interruzioni di rete | tip. 27 ms (120 V AC) |
| tip. 28 ms (230 V AC) | |
| Corrente assorbita | 2,6 A (100 V AC) |
| 2,2 A (120 V AC) | |
| 1,2 A (230 V AC) | |
| 1,1 A (240 V AC) | |
| Circuito di protezione | protezione da fenomeni transitori; Varistore |
| Fattore di potenza (cos phi) | 0,95 (230 V AC) |
| Fusibile d'ingresso dispositivo | 6,3 A interno (protezione per apparecchiature) |
| Selezione di un fusibile idoneo per la protezione in ingresso | 6 A ... 16 A (Caratteristica B, C, D, K o equivalente) |
| Corrente dispersa verso PE | < 3,5 mA |
| Funzionamento DC | |
| Range tensione d'ingresso | 100 V DC ... 240 V DC ±10 % |
| 160 V DC ... 240 V DC ±10 % (UL) | |
| Declassamento | < 140 V DC (1 %/V) |
| Tipo di tensione della tensione di alimentazione | DC |
| Corrente assorbita | 2,7 A (100 V DC) |
| 1,1 A (240 V DC) | |
Dati di uscita
| Efficienza | tip. 94,5 % (120 V AC) |
| tip. 95,5 % (230 V AC) | |
| Tensione di uscita nominale | 24 V DC |
| Regolazione tensione di uscita (USet) | 24 V DC ... 28 V DC (> 24 V DC, potenza costante limitata) |
| Corrente nominale di uscita (IN) | 10 A |
| Boost dinamico (IBoost din.) | max. 15 A (5 s) |
| Numero di canali | 4 |
| Corrente nominale per canale | 1 A |
| 2 A | |
| 3,8 A | |
| 4 A | |
| 6 A | |
| 8 A | |
| 10 A | |
| Tempo di attesa dopo la disattivazione di un canale | 5 s |
| Ritardo di attivazione dei canali | 100 ms |
| Resistente a cortocircuiti | sì |
| Test funzionamento a vuoto | sì |
| Declassamento | 60 °C ... 70 °C |
| Fattore di cresta | tip. 1,75 (120 V AC) |
| tip. 1,7 (230 V AC) | |
| Potenza di uscita (PN) | 240 W |
| Potenza di uscita (Pboost din.) | max. 360 W (5 s) |
| Collegamento in parallelo | no |
| Possibilità di collegamento in serie | No |
| Carico capacitivo massimo | 30 mF |
| Resistenza alimentazione di ritorno | ≤ 35 V DC |
| Protezione contro la sovratensione sull'uscita (OVP) | ≤ 35 V DC |
| Ripple residuo | tip. 50 mVSS(con valori nominali) |
| Scostamento regolazione | < 1 % (variazione di carico statica 10 % ... 90 %) |
| < 3 % (variazione di carico dinamica 10 % ... 90 %) | |
| < 0,1 % (variazione tensione in ingresso ±10 %) | |
| Tempo di risposta | ≤ 1 s (UOut= 10 % ... 90 %) |
| Potenza dissipata a vuoto minima | < 1,2 W (120 V AC) |
| Max. potenza dissipata a vuoto | < 1,3 W (230 V AC) |
| Potenza dissipata con carico nominale minima | < 14,5 W (120 V AC) |
| Max. potenza dissipata con carico nominale | < 12 W (230 V AC) |
| Protezione integrata | sì |
| Segnale relè 13/14 | |
| Posizione | 3.x |
| Polarità | 3.1 (13), 3.2 (14) |
| Contatto di commutazione (a potenziale zero) | OptoMOS |
| Tensione commutabile | max. 30 V DC (SELV) |
| Portata di corrente | max. 100 mA |
| Condizione dello stato | UOut> 21 V DC e IOutN (Contatto chiuso) |
| UOutOut > 0,9 x IN(calcolo della media oltre 60 s) (Contatto aperto) | |
| Canale attivato o difettoso o OVP attivo | |
Dati di collegamento
| Ingresso | |
| Posizione | 1.x |
| Tecnologia di connessione | |
| Polarità | 1.1 (L/+), 1.2 (N/-), 1.3 () |
| Connessione conduttori | |
| Tipo di connessione | Connessione Push-in |
| rigido | 0,2 mm² ... 4 mm² |
| 1,5 mm² (consigliato) | |
| flessibile | 0,2 mm² ... 2,5 mm² |
| 1,5 mm² (consigliato) | |
| flessibile con puntalino senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| 1,5 mm² (consigliato) | |
| flessibile con puntalino con collare in plastica | 0,25 mm² ... 1,5 mm² |
| 1,5 mm² (consigliato) | |
| rigido (AWG) | 24 ... 12 (Cu) |
| 16 (consigliato) | |
| Lunghezza del tratto da spelare | 10 mm (rigido/flessibile) |
| 8 mm (Puntalino) | |
| Uscita | |
| Posizione | 2.x |
| Tecnologia di connessione | |
| Polarità | 2.1, 2.2, 2.3, 2.4 (+) |
| Connessione conduttori | |
| Tipo di connessione | Connessione Push-in |
| rigido | 0,2 mm² ... 4 mm² |
| 1,5 mm² (consigliato) | |
| flessibile | 0,2 mm² ... 2,5 mm² |
| 1,5 mm² (consigliato) | |
| flessibile con puntalino senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| 1,5 mm² (consigliato) | |
| flessibile con puntalino con collare in plastica | 0,25 mm² ... 1,5 mm² |
| 1,5 mm² (consigliato) | |
| rigido (AWG) | 24 ... 12 (Cu) |
| 16 (consigliato) | |
| Lunghezza del tratto da spelare | 10 mm (rigido/flessibile) |
| 8 mm (Puntalino) | |
| Uscita | |
| Posizione | 2.x |
| Tecnologia di connessione | |
| Polarità | 2.5, 2.6 (-) |
| Connessione conduttori | |
| Tipo di connessione | Connessione Push-in |
| rigido | 0,2 mm² ... 4 mm² |
| 1,5 mm² (consigliato) | |
| flessibile | 0,2 mm² ... 2,5 mm² |
| 1,5 mm² (consigliato) | |
| flessibile con puntalino senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| 1,5 mm² (consigliato) | |
| flessibile con puntalino con collare in plastica | 0,25 mm² ... 1,5 mm² |
| 1,5 mm² (consigliato) | |
| rigido (AWG) | 24 ... 12 (Cu) |
| 16 (consigliato) | |
| Lunghezza del tratto da spelare | 10 mm (rigido/flessibile) |
| 8 mm (Puntalino) | |
| Segnale | |
| Posizione | 3.x |
| Tecnologia di connessione | |
| Polarità | 3.1 (13), 3.2 (14) |
| Connessione conduttori | |
| Tipo di connessione | Connessione Push-in |
| rigido | 0,2 mm² ... 1,5 mm² |
| 0,5 mm² (consigliato) | |
| flessibile | 0,2 mm² ... 1,5 mm² |
| 0,5 mm² (consigliato) | |
| flessibile con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² (Cu) |
| 0,5 mm² (consigliato) | |
| flessibile con puntalino con collare in plastica | 0,25 mm² ... 0,75 mm² |
| 0,5 mm² (consigliato) | |
| rigido (AWG) | 24 ... 16 (Cu) |
| 20 (consigliato) | |
| Lunghezza del tratto da spelare | 10 mm (rigido/flessibile) |
| 8 mm (Puntalino) | |
| Comunicazione | |
| Posizione | 5.x |
| Tecnologia di connessione | |
| Polarità | 5.1 (L+), 5.2 (C/Q), 5.3 (L-) |
| Connessione conduttori | |
| Tipo di connessione | Connessione Push-in |
| rigido | 0,2 mm² ... 1,5 mm² |
| 0,5 mm² (consigliato) | |
| flessibile | 0,2 mm² ... 1,5 mm² |
| 0,5 mm² (consigliato) | |
| flessibile con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² (Cu) |
| 0,5 mm² (consigliato) | |
| flessibile con puntalino con collare in plastica | 0,25 mm² ... 0,75 mm² |
| 0,5 mm² (consigliato) | |
| rigido (AWG) | 24 ... 16 (Cu) |
| 20 (consigliato) | |
| Lunghezza del tratto da spelare | 10 mm (rigido/flessibile) |
| 8 mm (Puntalino) | |
Interfacce
| IO-Link | |
| Specifica | V1.1 |
| Interfaccia | IO-Link |
| Numero di interfacce | 1 |
| Collegamento | Connessione Push-in |
| Posizione | 5.x |
| Polarità | 5.1 (L+), 5.2 (C/Q), 5.3 (L-) |
| Fisica di trasmissione | 3 fili, linea industriale standard |
| Velocità di trasmissione | 38,4 kBit/s (COM2) |
| Tempo di ciclo | 40 ms |
| Numero dati di processo | 6 Byte (Dati d'ingresso) |
| Device ID | 040114hex/262420dez |
| ID fornitore | 00B0hex/ 176dez |
Segnalazione
| Segnalazione mediante LED | |
| Tipi di segnalazione | LED DC OK - stato del segnale funzionamento (UN= 24 V DC, IOut= IN) |
| Funzione | visualizzazione visiva stato operativo |
| Colore | rosso, giallo, verde (LED multicolore) |
| LED spento | Tensione di alimentazione Input AC non presente (spento) |
| LED acceso (verde), DC OK | UOut> 21 V DC e IOutN (ON (verde), DC OK) |
| LED acceso (giallo), IOut > 90 % | UOut> 21 V DC e IOut> 0,9 x IN(ON (giallo), IOut> 90 %) |
| LED acceso (rosso lampeggiante) OVP | UOUT> OVP (Over voltage protection) (ON (rosso lampeggiante)) |
Caratteristiche elettriche
| Numero fasi | 1,00 |
| Tensione di isolamento ingresso/uscita | 3 kV AC (omologazione) |
| 3 kV AC (Collaudo) |
Caratteristiche articolo
| Tipo di prodotto | Alimentazione |
| Famiglia di prodotti | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 1300000 h (25 °C) |
| > 860000 h (40 °C) | |
| > 400000 h (60 °C) | |
| Direttiva sulla protezione dell'ambiente | Direttiva RoHS 2011/65/UE |
| WEEE | |
| Reach | |
| Caratteristiche di isolamento | |
| Classe di protezione | I |
| Grado d'inquinamento | 2 |
Dimensioni
| Dimensioni articolo | |
| Larghezza | 68 mm |
| Altezza | 135 mm |
| Profondità | 132 mm |
| 125 mm (Profondità del dispositivo (montaggio su guida DIN)) | |
| Dimensioni di montaggio | |
| Distanza di installazione lato destro/sinistro (attivo) | 15 mm / 15 mm |
| Distanza di montaggio destra/sinistra (passiva) | 0 mm / 0 mm (≤ 40 °C) |
Montaggio
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 30 mm |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
Indicazioni materiale
| Classe di combustibilità a norma UL 94 | V0 (Custodia, morsetti componibili) |
| Versione della calotta | Policarbonato |
| Materiale degli elementi laterali | Alluminio |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Altezza | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Urti (esercizio) | 18 ms, 30g, in ogni direzione (IEC 60068-2-27) |
| Vibrazione (esercizio) | 10 Hz ... 50 Hz, ampiezza ±0,2 mm (IEC 60068-2-6) |
| 50 Hz ... 150 Hz, 2,3 g, 90 min. | |
Normative e prescrizioni
| Categoria di sovratensione | |
| EN 61010-1 | III (≤ 2000 m) |
| II (≤ 5000 m) | |
| Categoria di sovratensione | |
| EN 61010-2-201 | III (≤ 2000 m) |
| II (≤ 5000 m) | |
| Sicurezza degli alimentatori fino a 1100 V (distanze di isolamento) | |
| Definizione norma | Sicurezza degli alimentatori fino a 1100 V (distanze di isolamento) |
| Norme/disposizioni | DIN EN 61558-2-16 |
| Sicurezza elettrica | |
| Definizione norma | Sicurezza elettrica |
| Norme/disposizioni | IEC 61010-2-201 (SELV) |
| Equipaggiamento elettronico per uso in installazioni di potenza | |
| Definizione norma | Equipaggiamento elettronico per uso in installazioni di potenza |
| Norme/disposizioni | EN 50178/VDE 0160 (PELV) |
| Sicurezza per apparecchi di misura, controllo e regolazione e per l'utilizzo in laboratorio | |
| Definizione norma | Sicurezza per dispositivi di misura, controllo e regolazione e per l'utilizzo in laboratorio |
| Norme/disposizioni | IEC 61010-1 |
| Bassa tensione di protezione | |
| Definizione norma | Bassa tensione di protezione |
| Norme/disposizioni | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Separazione sicura | |
| Definizione norma | Separazione sicura |
| Norme/disposizioni | IEC 61558-2-16 |
| IEC 61010-2-201 | |
| Limitazione delle correnti armoniche di rete | |
| Definizione norma | Limitazione delle armoniche riflesse in rete |
| Norme/disposizioni | EN 61000-3-2 |
| Variazione rete/sottotensione | |
| Definizione norma | Variazione rete/sottotensione |
| Norme/disposizioni | SEMI F47 |
| EN 61000-4-11 | |
Omologazioni
| UL | |
| Siglatura | UL/C-UL Listed UL 61010-1 |
| UL | |
| Siglatura | UL/C-UL Listed UL 61010-2-201 |
| UL | |
| Siglatura | UL 2367 (Standard for Safety for Solid State Overcurrent Protectors) |
| ANSI/UL | |
| Siglatura | PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS |
| (EN) This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D, Hazardous Locations, or non-hazardous locations only. (FR) Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, division 2, groupes A, B, C et D ou en atmosphères non explosibles. | |
| (EN) WARNING: Explosion Hazard - Do not connect or disconnect equipment unless power has been switched off or the area is known to be non-hazardous. (FR) AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse. | |
| (EN) If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired. (FR) Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée. | |
| (EN) This equipement must be installed in a suitable, tool secured/key locked enclosure. (FR) Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil. | |
Dati EMC
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Emissioni | Emissioni a norma EN 61000-6-3 (uso domestico e commerciale) e EN 61000-6-4 (uso industriale) |
| Immunità ai disturbi | Immunità ai disturbi a norma EN 61000-6-1 (uso domestico), EN 61000-6-2 (uso industriale) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
| Emissioni condotte | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Emissione di disturbi | EN 55016 |
| EN 61000-6-3 (classe B) | |
| Correnti oscillatorie | |
| Norme/Disposizioni | EN 61000-3-2 |
| EN 61000-3-2 (classe A) | |
| Frequenza | 0 kHz ... 2 kHz |
| Flicker | |
| Norme/Disposizioni | EN 61000-3-3 |
| EN 61000-3-3 | |
| Frequenza | 0 kHz ... 2 kHz |
| Scariche elettrostatiche | |
| Norme/Disposizioni | EN 61000-4-2 |
| Scariche elettrostatiche | |
| Scarica contatti | 6 kV (Grado severità collaudo 3) |
| Scarica in aria | 8 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio B |
| Campi elettromagnetici ad alta frequenza | |
| Norme/Disposizioni | EN 61000-4-3 |
| Campi elettromagnetici ad alta frequenza | |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Frequenza | 1 GHz ... 6 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Transitori veloci (Burst) | |
| Norme/Disposizioni | EN 61000-4-4 |
| Transitori veloci (Burst) | |
| Ingresso | asimmetrico 2 kV (Grado severità collaudo 3) |
| Uscita | asimmetrico 2 kV (Grado severità collaudo 3) |
| Segnale | asimmetrico 1 kV (Grado severità collaudo 3) |
| Osservazioni | Criterio A |
| Sollecitazione degli impulsi di tensione (Surge) | |
| Norme/Disposizioni | EN 61000-4-5 |
| Ingresso | simmetrico 2 kV (Grado severità collaudo 4) |
| asimmetrico 4 kV (Grado severità collaudo 4) | |
| Uscita | simmetrico 1 kV (Grado severità collaudo 3) |
| asimmetrico 2 kV (Grado severità collaudo 3) | |
| Segnale | asimmetrico 1 kV (Grado severità collaudo 2) |
| Osservazioni | Criterio A |
| Influenza condotta | |
| Norme/Disposizioni | EN 61000-4-6 |
| Influenza condotta | |
| I/O/S | asimmetrico |
| Frequenza | 0,15 MHz ... 80 MHz |
| Osservazioni | Criterio A |
| Tensione | 10 V (Grado severità collaudo 3) |
| Cadute di tensione | |
| Norme/Disposizioni | EN 61000-4-11 |
| Tensione | 230 V AC |
| Frequenza | 50 Hz |
| Calo di tensione | 70 % |
| Numero dei periodi | 25 periodi |
| Testo aggiuntivo | Classe 3 |
| Osservazioni | Criterio A |
| Calo di tensione | 40 % |
| Numero dei periodi | 10 periodi |
| Testo aggiuntivo | Classe 3 |
| Osservazioni | Criterio B |
| Calo di tensione | 0 % |
| Numero dei periodi | 1 periodo |
| Testo aggiuntivo | Classe 3 |
| Osservazioni | Criterio A |
| Criteri | |
| Criterio A | Segnalazione di stato normale entro i limiti fissati. |
| Criterio B | Segnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo. |
| Criterio C | Malfunzionamento temporaneo, che il dispositivo corregge autonomamente o che può essere eliminato tramite gli elementi di comando. |
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC |
| 1a tensione d'uscita (EF006792) | 24 V |
| max. corrente d'uscita 1 (EF008284) | 15 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 24 V |
| valore nominale corrente d'uscita 1 (EF009396) | 10 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 85 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 85 V |
| tensione di alimentazione nominale DC (EF007078) | 90 V |
| tensione d'uscita regolata (EF003092) | Sì |
| potenza erogata (EF003034) | 240 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | altro |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| altezza di installazione (EF000332) | 135 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 68 mm |
| altezza (EF000040) | 135 mm |
| profondità (EF000049) | 132 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
