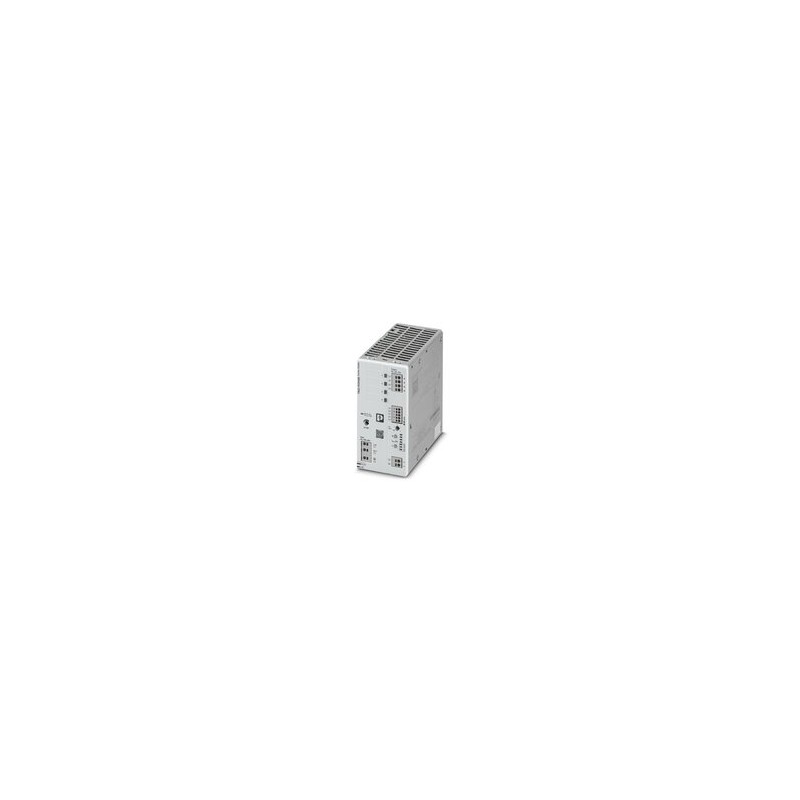

1252696 PHOENIX CONTACT TRIO3-PS/1AC/24DC/10/4C/IOL Netzteil
TRIO3-PS/1AC/24DC/10/4C/IOL
1252696
PHOENIX_CONTACT
TRIO3-PS/1AC/24DC/10/4C/IOL - Netzteil
Primär getaktete Stromversorgung, TRIO POWER, Push-in-Anschluss, 4-kanaliger elektronischer Geräteschutzschalter, IO-Link, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 10 A, einstellbar von 24 V DC ... 28 V DC
Netzteile
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Technische Daten
Eingangsdaten
| AC-Betrieb | |
| Netzform | Sternnetz (TN, TT, IT (PE)) |
| Eingangsnennspannungsbereich | 100 V AC ... 240 V AC |
| Eingangsspannungsbereich | 100 V AC ... 240 V AC -15 % ... +10 % |
| 115 V AC ... 240 V AC ±10 % (UL) | |
| Derating | < 100 V AC (1 %/V) |
| 2,5 %/K, > 60 °C | |
| Landesnetzspannung typisch | 120 V AC |
| 230 V AC | |
| Spannungsart der Versorgungsspannung | AC |
| Einschaltstromstoß | < 17 A (25 °C) |
| Einschaltstromstoßintegral (I2t) | < 0,5 A2s |
| Frequenzbereich (fN) | 50 Hz ... 60 Hz ±10 % |
| Netzausfallüberbrückungszeit | typ. 27 ms (120 V AC) |
| typ. 28 ms (230 V AC) | |
| Stromaufnahme | 2,6 A (100 V AC) |
| 2,2 A (120 V AC) | |
| 1,2 A (230 V AC) | |
| 1,1 A (240 V AC) | |
| Schutzbeschaltung | Transientenschutz; Varistor |
| Leistungsfaktor (cos phi) | 0,95 (230 V AC) |
| Geräteeingangssicherung | 6,3 A intern (Geräteschutz) |
| Auswahl geeigneter Sicherung für den Eingangsschutz | 6 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar) |
| Ableitstrom gegen PE | < 3,5 mA |
| DC-Betrieb | |
| Eingangsspannungsbereich | 100 V DC ... 240 V DC ±10 % |
| 160 V DC ... 240 V DC ±10 % (UL) | |
| Derating | < 140 V DC (1 %/V) |
| Spannungsart der Versorgungsspannung | DC |
| Stromaufnahme | 2,7 A (100 V DC) |
| 1,1 A (240 V DC) | |
Ausgangsdaten
| Wirkungsgrad | typ. 94,5 % (120 V AC) |
| typ. 95,5 % (230 V AC) | |
| Nennausgangsspannung | 24 V DC |
| Einstellbereich der Ausgangsspannung (USet) | 24 V DC ... 28 V DC (> 24 V DC, leistungskonstant begrenzt) |
| Nennausgangsstrom (IN) | 10 A |
| Dynamischer Boost (IDyn.Boost) | max. 15 A (5 s) |
| Anzahl der Kanäle | 4 |
| Nennstrom je Kanal | 1 A |
| 2 A | |
| 3,8 A | |
| 4 A | |
| 6 A | |
| 8 A | |
| 10 A | |
| Wartezeit nach Abschaltung eines Kanals | 5 s |
| Zuschaltverzögerung der Kanäle | 100 ms |
| Kurzschlussfest | ja |
| Leerlauffest | ja |
| Derating | 60 °C ... 70 °C |
| Crest Faktor | typ. 1,75 (120 V AC) |
| typ. 1,7 (230 V AC) | |
| Ausgangsleistung (PN) | 240 W |
| Ausgangsleistung (PDyn. Boost) | max. 360 W (5 s) |
| Parallelschaltbarkeit | nein |
| Serienschaltbarkeit | nein |
| Last kapazitiv maximal | 30 mF |
| Rückspeisefestigkeit | ≤ 35 V DC |
| Schutz gegen Überspannung am Ausgang (OVP) | ≤ 35 V DC |
| Restwelligkeit | typ. 50 mVSS(bei Nennwerten) |
| Regelabweichung | < 1 % (Laständerung statisch 10 % ... 90 %) |
| < 3 % (Laständerung dynamisch 10 % ... 90 %) | |
| < 0,1 % (Eingangsspannungsänderung ±10 %) | |
| Anstiegszeit | ≤ 1 s (UOut= 10 % ... 90 %) |
| Verlustleistung Leerlauf minimal | < 1,2 W (120 V AC) |
| Verlustleistung Leerlauf maximal | < 1,3 W (230 V AC) |
| Verlustleistung Nennlast minimal | < 14,5 W (120 V AC) |
| Verlustleistung Nennlast maximal | < 12 W (230 V AC) |
| Integrierte Absicherung | ja |
| Signal Relais 13/14 | |
| Position | 3.x |
| Polkennzeichnung | 3.1 (13), 3.2 (14) |
| Schaltkontakt (potenzialfrei) | OptoMOS |
| Schaltspannung | max. 30 V DC (SELV) |
| Stromtragfähigkeit | max. 100 mA |
| Zustandsbedingung | UOut> 21 V DC und IOutN (Kontakt geschlossen) |
| UOutOut > 0,9 x IN(Mittelwertsbildung über 60 s) (Kontakt geöffnet) | |
| Kanal ausgelöst oder defekt oder OVP aktiv | |
Anschlussdaten
| Eingang | |
| Position | 1.x |
| Anschlusstechnik | |
| Polkennzeichnung | 1.1 (L/+), 1.2 (N/-), 1.3 () |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| starr | 0,2 mm² ... 4 mm² |
| 1,5 mm² (empfohlen) | |
| flexibel | 0,2 mm² ... 2,5 mm² |
| 1,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| 1,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| 1,5 mm² (empfohlen) | |
| starr (AWG) | 24 ... 12 (Cu) |
| 16 (empfohlen) | |
| Abisolierlänge | 10 mm (starr/flexibel) |
| 8 mm (Aderendhülse) | |
| Ausgang | |
| Position | 2.x |
| Anschlusstechnik | |
| Polkennzeichnung | 2.1, 2.2, 2.3, 2.4 (+) |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| starr | 0,2 mm² ... 4 mm² |
| 1,5 mm² (empfohlen) | |
| flexibel | 0,2 mm² ... 2,5 mm² |
| 1,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| 1,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| 1,5 mm² (empfohlen) | |
| starr (AWG) | 24 ... 12 (Cu) |
| 16 (empfohlen) | |
| Abisolierlänge | 10 mm (starr/flexibel) |
| 8 mm (Aderendhülse) | |
| Ausgang | |
| Position | 2.x |
| Anschlusstechnik | |
| Polkennzeichnung | 2.5, 2.6 (-) |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| starr | 0,2 mm² ... 4 mm² |
| 1,5 mm² (empfohlen) | |
| flexibel | 0,2 mm² ... 2,5 mm² |
| 1,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| 1,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| 1,5 mm² (empfohlen) | |
| starr (AWG) | 24 ... 12 (Cu) |
| 16 (empfohlen) | |
| Abisolierlänge | 10 mm (starr/flexibel) |
| 8 mm (Aderendhülse) | |
| Signal | |
| Position | 3.x |
| Anschlusstechnik | |
| Polkennzeichnung | 3.1 (13), 3.2 (14) |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| starr | 0,2 mm² ... 1,5 mm² |
| 0,5 mm² (empfohlen) | |
| flexibel | 0,2 mm² ... 1,5 mm² |
| 0,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² (Cu) |
| 0,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 0,75 mm² |
| 0,5 mm² (empfohlen) | |
| starr (AWG) | 24 ... 16 (Cu) |
| 20 (empfohlen) | |
| Abisolierlänge | 10 mm (starr/flexibel) |
| 8 mm (Aderendhülse) | |
| Kommunikation | |
| Position | 5.x |
| Anschlusstechnik | |
| Polkennzeichnung | 5.1 (L+), 5.2 (C/Q), 5.3 (L-) |
| Leiteranschluss | |
| Anschlussart | Push-in-Anschluss |
| starr | 0,2 mm² ... 1,5 mm² |
| 0,5 mm² (empfohlen) | |
| flexibel | 0,2 mm² ... 1,5 mm² |
| 0,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² (Cu) |
| 0,5 mm² (empfohlen) | |
| flexibel mit Aderendhülse mit Kunststoffhülse | 0,25 mm² ... 0,75 mm² |
| 0,5 mm² (empfohlen) | |
| starr (AWG) | 24 ... 16 (Cu) |
| 20 (empfohlen) | |
| Abisolierlänge | 10 mm (starr/flexibel) |
| 8 mm (Aderendhülse) | |
Schnittstellen
| IO-Link | |
| Spezifikation | V1.1 |
| Schnittstelle | IO-Link |
| Anzahl Schnittstellen | 1 |
| Anschlussart | Push-in-Anschluss |
| Position | 5.x |
| Polkennzeichnung | 5.1 (L+), 5.2 (C/Q), 5.3 (L-) |
| Übertragungsphysik | 3-aderig, Standardindustrieleitung |
| Übertragungsgeschwindigkeit | 38,4 kBit/s (COM2) |
| Zykluszeit | 40 ms |
| Anzahl der Prozessdaten | 6 Byte (Eingangsdaten) |
| Device ID | 040114hex/262420dez |
| Vendor ID | 00B0hex/ 176dez |
Signalisierung
| LED-Signalisierung | |
| Signalisierungsarten | LED DC OK - Signalzustand Betrieb (UN= 24 V DC, IOut= IN) |
| Funktion | visuelle Anzeige Betriebszustand |
| Farbe | rot, gelb, grün (Multicolor-LED) |
| LED aus | Versorgungsspannung Input AC nicht vorhanden (aus) |
| LED ein (grün), DC OK | UOut> 21 V DC und IOutN (ein (grün), DC OK) |
| LED ein (gelb), IOut > 90 % | UOut> 21 V DC und IOut> 0,9 x IN(ein (gelb), IOut> 90 %) |
| LED ein (rot blinken) OVP | UOUT> OVP (Over voltage protection) (ein (rot blinken)) |
Elektrische Eigenschaften
| Anzahl Phasen | 1,00 |
| Isolationsspannung Eingang/Ausgang | 3 kV AC (Typprüfung) |
| 3 kV AC (Stückprüfung) |
Artikeleigenschaften
| Produkttyp | Stromversorgung |
| Produktfamilie | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 1300000 h (25 °C) |
| > 860000 h (40 °C) | |
| > 400000 h (60 °C) | |
| Umweltschutzdirektive | RoHS-Richtlinie 2011/65/EU |
| WEEE | |
| Reach | |
| Isolationseigenschaften | |
| Schutzklasse | I |
| Verschmutzungsgrad | 2 |
Maße
| Artikelabmessungen | |
| Breite | 68 mm |
| Höhe | 135 mm |
| Tiefe | 132 mm |
| 125 mm (Gerätetiefe (Tragschienenmontage)) | |
| Einbaumaß | |
| Einbauabstand rechts/links (aktiv) | 15 mm / 15 mm |
| Einbauabstand rechts/links (passiv) | 0 mm / 0 mm (≤ 40 °C) |
Montage
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 30 mm |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
Materialangaben
| Brennbarkeitsklasse nach UL 94 | V0 (Gehäuse, Klemmen) |
| Ausführung der Haube | Polycarbonat |
| Ausführung der Seitenteile | Aluminium |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Umgebungstemperatur (Startup type tested) | -40 °C |
| Einsatzhöhe | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, keine Betauung) |
| Schock (Betrieb) | 18 ms, 30g, je Raumrichtung (IEC 60068-2-27) |
| Vibration (Betrieb) | 10 Hz ... 50 Hz, Amplitude ±0,2 mm (IEC 60068-2-6) |
| 50 Hz ... 150 Hz, 2,3g, 90 min. | |
Normen und Bestimmungen
| Überspannungskategorie | |
| EN 61010-1 | III (≤ 2000 m) |
| II (≤ 5000 m) | |
| Überspannungskategorie | |
| EN 61010-2-201 | III (≤ 2000 m) |
| II (≤ 5000 m) | |
| Sicherheit von Netzgeräten bis 1100 V (Isolierabstände) | |
| Normbezeichnung | Sicherheit von Netzgeräten bis 1100 V (Isolierabstände) |
| Normen/Bestimmungen | DIN EN 61558-2-16 |
| Elektrische Sicherheit | |
| Normbezeichnung | Elektrische Sicherheit |
| Normen/Bestimmungen | IEC 61010-2-201 (SELV) |
| Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | |
| Normbezeichnung | Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln |
| Normen/Bestimmungen | EN 50178/VDE 0160 (PELV) |
| Sicherheit Mess-, Steuer-, Regel- und Laborgeräte | |
| Normbezeichnung | Sicherheit für Mess-, Steuer-, Regel- und Laborgeräte |
| Normen/Bestimmungen | IEC 61010-1 |
| Schutzkleinspannung | |
| Normbezeichnung | Schutzkleinspannung |
| Normen/Bestimmungen | IEC 61010-1 (SELV) |
| IEC 61010-2-201 (PELV) | |
| Sichere Trennung | |
| Normbezeichnung | Sichere Trennung |
| Normen/Bestimmungen | IEC 61558-2-16 |
| IEC 61010-2-201 | |
| Begrenzung Netz-Oberschwingungsströme | |
| Normbezeichnung | Begrenzung Netz-Oberschwingungsströme |
| Normen/Bestimmungen | EN 61000-3-2 |
| Netzvariation/Unterspannung | |
| Normbezeichnung | Netzvariation/Unterspannung |
| Normen/Bestimmungen | SEMI F47 |
| EN 61000-4-11 | |
Zulassungen
| UL | |
| Kennzeichnung | UL/C-UL Listed UL 61010-1 |
| UL | |
| Kennzeichnung | UL/C-UL Listed UL 61010-2-201 |
| UL | |
| Kennzeichnung | UL 2367 (Standard for Safety for Solid State Overcurrent Protectors) |
| ANSI/UL | |
| Kennzeichnung | PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS |
| (EN) This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D, Hazardous Locations, or non-hazardous locations only. (FR) Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, division 2, groupes A, B, C et D ou en atmosphères non explosibles. | |
| (EN) WARNING: Explosion Hazard - Do not connect or disconnect equipment unless power has been switched off or the area is known to be non-hazardous. (FR) AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse. | |
| (EN) If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired. (FR) Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée. | |
| (EN) This equipement must be installed in a suitable, tool secured/key locked enclosure. (FR) Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil. | |
EMV-Daten
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2014/35/EU |
| Störaussendung | Störaussendung nach EN 61000-6-3 (Wohn- und Gewerbebereich) und EN 61000-6-4 (Industriebereich) |
| Störfestigkeit | Störfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich) |
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Leitungsgeführte Störaussendung | EN 55016 |
| EN 61000-6-3 (Klasse B) | |
| Störabstrahlung | EN 55016 |
| EN 61000-6-3 (Klasse B) | |
| Oberschwingströme | |
| Normen/Bestimmungen | EN 61000-3-2 |
| EN 61000-3-2 (Klasse A) | |
| Frequenzbereich | 0 kHz ... 2 kHz |
| Flicker | |
| Normen/Bestimmungen | EN 61000-3-3 |
| EN 61000-3-3 | |
| Frequenzbereich | 0 kHz ... 2 kHz |
| Entladung statischer Elektrizität | |
| Normen/Bestimmungen | EN 61000-4-2 |
| Entladung statischer Elektrizität | |
| Kontaktentladung | 6 kV (Prüfschärfegrad 3) |
| Luftentladung | 8 kV (Prüfschärfegrad 3) |
| Bemerkung | Kriterium B |
| Elektromagnetisches HF-Feld | |
| Normen/Bestimmungen | EN 61000-4-3 |
| Elektromagnetisches HF-Feld | |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 10 V/m (Prüfschärfegrad 3) |
| Frequenzbereich | 1 GHz ... 6 GHz |
| Prüffeldstärke | 10 V/m (Prüfschärfegrad 3) |
| Bemerkung | Kriterium A |
| Schnelle Transienten (Burst) | |
| Normen/Bestimmungen | EN 61000-4-4 |
| Schnelle Transienten (Burst) | |
| Eingang | unsymmetrisch 2 kV (Prüfschärfegrad 3) |
| Ausgang | unsymmetrisch 2 kV (Prüfschärfegrad 3) |
| Signal | unsymmetrisch 1 kV (Prüfschärfegrad 3) |
| Bemerkung | Kriterium A |
| Stoßspannungsbelastung (Surge) | |
| Normen/Bestimmungen | EN 61000-4-5 |
| Eingang | symmetrisch 2 kV (Prüfschärfegrad 4) |
| unsymmetrisch 4 kV (Prüfschärfegrad 4) | |
| Ausgang | symmetrisch 1 kV (Prüfschärfegrad 3) |
| unsymmetrisch 2 kV (Prüfschärfegrad 3) | |
| Signal | unsymmetrisch 1 kV (Prüfschärfegrad 2) |
| Bemerkung | Kriterium A |
| Leitungsgeführte Beeinflussung | |
| Normen/Bestimmungen | EN 61000-4-6 |
| Leitungsgeführte Beeinflussung | |
| E/A/S | unsymmetrisch |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Bemerkung | Kriterium A |
| Spannung | 10 V (Prüfschärfegrad 3) |
| Spannungseinbrüche | |
| Normen/Bestimmungen | EN 61000-4-11 |
| Spannung | 230 V AC |
| Frequenz | 50 Hz |
| Spannungseinbruch | 70 % |
| Anzahl der Perioden | 25 Perioden |
| Zusatztext | Klasse 3 |
| Bemerkung | Kriterium A |
| Spannungseinbruch | 40 % |
| Anzahl der Perioden | 10 Perioden |
| Zusatztext | Klasse 3 |
| Bemerkung | Kriterium B |
| Spannungseinbruch | 0 % |
| Anzahl der Perioden | 1 Periode |
| Zusatztext | Klasse 3 |
| Bemerkung | Kriterium A |
| Kriterien | |
| Kriterium A | Normales Betriebsverhalten innerhalb der festgelegten Grenzen. |
| Kriterium B | Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert. |
| Kriterium C | Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
