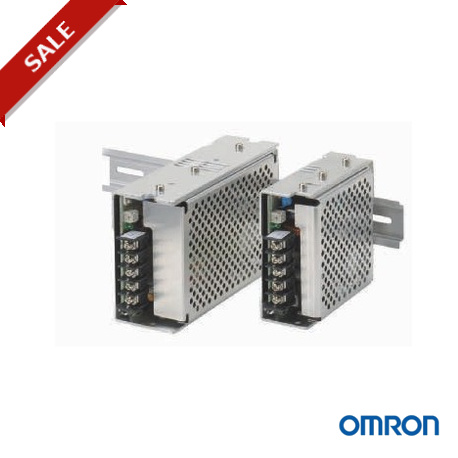

S8JX-G10005C 249079 S8JX0106A OMRON Alimentazione e 100W / 5V / 20A Con alloggiamento anteriore

S8JX-G Monofase
Alimentatore conveniente e sottile
L'alimentatore S8JX-G rappresenta il prodotto conveniente della gamma e offre la qualità e l'affidabilità Omron. La gamma di questo alimentatore copre fino a 600 W, le tensioni
di uscita sono 5, 12, 15, 24 o 48 Vc.c.. Grazie alle numerose opzioni di montaggio e al profilo ridotto, è possibile ridurre lo spazio all'interno del quadro. Con un'aspettativa di durata minima di 10 anni e le protezioni contro sovratensione, sovracorrente e cortocircuiti,
l'S8JX-G offre tutta l'affidabilità che ci si aspetta da Omron.
• Ampia gamma di tensione di uscita in c.(5 V, 12 V, 15 V, 24 V e 48 V) e potenza
(15 ... 600 W)
• Spia LED di accensione
• Protezione da sovratensione, sovracorrente e cortocircuiti
• Resistenza alle vibrazioni 4,5 g
• Tutti i modelli possono essere montati su una guida DIN tranne la versione a 600 W
• Approvazioni: UL, cUL, conforme UL508, SEMI F47, VDE
Modelli disponibili
Potenza Tensione di uscita Corrente in uscita Dimensioni (in mm) (H x L x P) Modello
15 W 5 V 3 A 91 x 40 x 90 S8JX-G01505CD
12 V 1,3 A S8JX-G01512CD
15 V 1 A S8JX-G01515CD
24 V 0,65 A S8JX-G01524CD
48 V 0,35 A S8JX-G01548CD
35 W 5 V 7 A S8JX-G03505CD
12 V 3 A S8JX-G03512CD
15 V 2,4 A S8JX-G03515CD
24 V 1,5 A S8JX-G03524CD
48 V 0,75 A S8JX-G03548CD
50 W 5 V 10 A 92 x 40 x 100 S8JX-G05005CD
12 V 4,2 A S8JX-G05012CD
24 V 2,1 A S8JX-G05024CD
48 V 1,1 A S8JX-G05048CD
100 W 5 V 20 A 92 x 50 x 150 S8JX-G10005CD
12 V 8,5 A S8JX-G10012CD
24 V 4,5 A S8JX-G10024CD
48 V 2,1 A S8JX-G10048CD
150 W 5 V 30 A 92 x 60 x 178 S8JX-G15005CD
12 V 13 A S8JX-G15012CD
24 V 6,5 A 92 x 50 x 150 S8JX-G15024CD
48 V 3,3 A S8JX-G15048CD
300 W 5 V 60 A 92 x 110 x 164,5 S8JX-G30005CD
12 V 27 A S8JX-G30012CD
24 V 14 A 92 x 110 x 167 S8JX-G30024CD
48 V 7 A S8JX-G30048CD
600 W 5 V 120 A 92 x 150 x 160 S8JX-G60005C
12 V 53 A S8JX-G60012C
24 V 27 A S8JX-G60024C
48 V 13 A S8JX-G60048C
546
S8JX-G Monofase
Caratteristiche
Modello 15 W 35 W 50 W 100 W 150 W 300 W 600 W Efficienza (tipica a 230 Vc.a.) 81% (24 V) 84% (24 V) 86% (24 V) 88% (24 V) 90% (24 V) 88% (24 V) 84% (24 V)
Ingresso Tensione nominale di alimentazione
100 ... 240 Vc.a. 100 ... 120 Vc.a./200 ... 240 Vc.a., commutabile
Intervallo consentito 85 ... 264 Vc.a., 80 ... 370 Vc.c. (c.c. non applicabile per gli standard di sicurezza.) 85 ... 132 Vc.a./170 ... 264 Vc.a.
Uscita Regolazione della tensione –10% ... 15% per 5 V... 24 V, ±10% per 48 V (con REG. V.)
(con REG. V.)
Stabilità verso gli ingressi 0,4% max (ingresso 85 … 264 Vc.a., 100% di carico)
Stabilità verso il carico 0,8% max, 0% ... 100% di carico
Stabilità verso la temperatura
0,05%/°C max
Protezione da sovraccarico Sì, 105 … 160% della corrente nominale
Protezione da sovratensione Sì
Temperatura ambiente –10 ... 60°C (14 ... 140°F)
Funzionamento in serie Sì, fino a 2 unità Sì, fino a 2 unità Funzionamento in parallelo No Sì, fino a 5 unità EMI Conforme a EN 61204-3, EN 55011 Classe A
EMS Conforme ai livelli di elevata severità di EN 61204-3
Approvazioni e conformità UL: UL 508 (Classificazione), UL 60950-1, cUL: CSA C22,2 N. 107,1 e N. 60950-1, EN/VDE: EN 50178 (=VDE0160), EN 60950-1 (=VDE0805)
Norme soddisfatte EN 50274 per le parti dei terminali
UL: UL 508 (Riconoscimento), UL 60950-1, cUR: CSA C22,2 N. 107,1 e N. 60950-1, EN/VDE: EN 50178 (=VDE0160), EN 60950-1 (=VDE0805)
547
